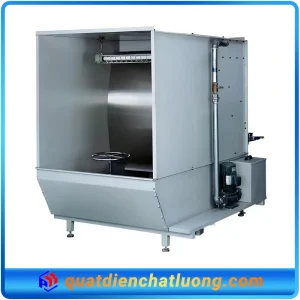

Buồng hút bụi sơn công nghiệp HS-1200
Số lượng quạt: 1 cái Công suất: 1,5 HP Điện áp: 380 V Cột áp: 200 Pa Lưu lượng gió: 8.000 m³/h Kích thước: 1200 × 1100 × 1900 mm Công suất bơm: 750 WLiên hệ
Buồng hút bụi sơn công nghiệp HS-2400
Số lượng quạt: 2 cái Công suất quạt: 1,5 HP Điện áp: 380V Cột áp: 200 Pa Lưu lượng gió: 16.000 m³/h Kích thước: 2.400 × 1.100 × 1.900 mm Công suất bơm: 1,5 HP
Buồng hút bụi sơn là gì?
Buồng hút bụi sơn là khu vực thao tác phun sơn được thiết kế dạng cabin hở một hoặc nhiều phía, có hệ thống hút gió cưỡng bức và cụm lọc để thu giữ hạt sơn bay trước khi xả khí ra ngoài. Về bản chất, đây là một giải pháp thông gió cục bộ kết hợp lọc bụi chuyên cho công đoạn phun sơn, giúp “kéo” dòng khí đi theo một hướng xác định để hạt sơn không phát tán trong xưởng.
Điểm khác của buồng hút bụi sơn so với quạt hút treo tường là buồng tạo ra vùng hút ổn định, có mặt hút (vách hút/chụp hút) và có cấp lọc phù hợp để giữ lại hạt sơn dính, tránh bám dính lên cánh quạt, đường ống và bề mặt nhà xưởng.
Buồng hút bụi sơn dùng để làm gì?
- Thu gom hạt sơn dư phát sinh khi phun, hạn chế bám dính lên sản phẩm và bề mặt xưởng.
- Cải thiện tầm nhìn khi thao tác (giảm “mù sơn”), tăng chất lượng bề mặt sơn.
- Giảm nồng độ hạt sơn trong không khí, hỗ trợ bảo vệ sức khỏe người vận hành.
- Tạo khu vực sơn chuyên biệt, dễ tổ chức dây chuyền và vệ sinh.
- Hỗ trợ kiểm soát khí thải: bụi sơn được giữ lại tại bộ lọc, giảm tải cho các bước xử lý sau (nếu có).
Nguyên lý hoạt động của buồng hút bụi sơn
Luồng không khí trong buồng hút bụi sơn
Buồng hút bụi sơn hoạt động theo nguyên lý tạo áp suất âm nhẹ tại vùng thao tác. Quạt hút đặt phía sau mặt hút hoặc sau cụm lọc sẽ kéo không khí từ phía người thao tác đi qua vùng phun, sau đó đi qua bộ lọc để giữ hạt sơn.
Điều quan trọng là dòng khí phải đi theo hướng “từ sạch đến bẩn”: từ khu vực phía sau người vận hành → qua vật sơn → vào mặt hút. Nếu dòng khí bị đảo chiều hoặc xoáy, hạt sơn có thể quay ngược bám lại lên sản phẩm.
Quá trình thu gom bụi sơn
Hạt sơn dư gồm nhiều kích thước và có độ dính cao. Khi dòng khí được duy trì ổn định với vận tốc đủ, hạt sơn sẽ bị cuốn theo và đi vào vùng hút. Thiết kế mặt hút/vách hút quyết định độ “bắt” bụi: diện tích mặt hút, phân bố lỗ, hướng gió và độ kín của buồng.
Quá trình lọc bụi và hạt sơn
Hệ lọc thường theo nhiều cấp:
- Lọc sơ cấp (pre-filter): giữ hạt sơn lớn, sợi bụi, giảm tải cho lọc tinh.
- Lọc chính (túi lọc hoặc cartridge): giữ phần lớn hạt sơn còn lại.
- Lọc chuyên dụng (tùy loại sơn): ví dụ lọc chống dính, lọc chịu dung môi, hoặc lọc tinh hơn khi cần giảm bụi mịn.
Với buồng sơn màng nước, bước “lọc” chính là tách hạt sơn bằng tiếp xúc màng nước/đệm nước, sau đó tuần hoàn và xử lý bùn sơn.
Quá trình thoát khí sau lọc
Khí sau lọc được xả ra môi trường qua ống xả hoặc cửa xả. Vị trí xả cần tránh hồi lưu vào khu vực hút, tránh thổi vào cửa lấy gió hoặc khu vực có người làm việc. Trường hợp có hơi dung môi/VOC cao, chỉ lọc bụi là chưa đủ, cần giải pháp xử lý VOC bổ sung.
Vai trò của quạt hút trong hệ thống
Quạt là “động cơ” tạo lưu lượng và áp suất để thắng tổn thất đường ống và trở lực bộ lọc. Chọn quạt không đúng thường dẫn đến 3 vấn đề:
- Lưu lượng thực tế thấp: mù sơn, bụi phát tán.
- Áp suất không đủ khi lọc bẩn: hệ thống giảm hút nhanh.
- Quạt bám sơn, mất cân bằng, rung, nóng động cơ.
Trong thi công thực tế, quạt ly tâm thường phù hợp hơn vì tạo được cột áp lớn, ổn định khi qua lọc.
Vì sao cần kiểm soát hướng và vận tốc dòng khí?
- Hướng gió sai làm hạt sơn quay lại bám lên bề mặt vừa phun.
- Vận tốc quá thấp không bắt được overspray.
- Vận tốc quá cao có thể làm “bay” sơn, tăng hao sơn, gây khô bề mặt quá nhanh hoặc tạo bề mặt sần.
Do đó, thiết kế buồng không chỉ là “gắn quạt thật to”, mà là bài toán cân bằng giữa vận tốc bắt bụi, chất lượng bề mặt và độ ồn/điện năng.
Cấu tạo của buồng hút bụi sơn
Khung và vỏ buồng hút
Vật liệu chế tạo
Tùy môi trường, buồng có thể dùng:
- Tôn mạ kẽm, tôn sơn tĩnh điện: phổ biến, thi công nhanh.
- Inox: dùng khi môi trường ẩm, ăn mòn hoặc yêu cầu vệ sinh cao.
- Khung thép sơn chống gỉ: chịu lực, phù hợp buồng kích thước lớn.
Nếu hệ thống có nguy cơ dung môi cao, cần cân nhắc vật liệu chống tia lửa, chống tĩnh điện và bố trí nối đất đầy đủ.
Kết cấu và độ kín của buồng
Độ kín giúp dòng khí đi “đúng đường” qua mặt hút và lọc, giảm rò gió làm giảm hiệu suất. Các vị trí cần chú ý: cửa bảo trì, khe lắp lọc, mối ghép tôn, chân buồng và vị trí xuyên ống.
Khu vực thao tác sơn
- Bố trí mặt bằng đủ khoảng lùi cho người thao tác và súng phun.
- Bề mặt sàn nên dễ vệ sinh, hạn chế bám sơn.
- Chiếu sáng cần đủ lux và bố trí tránh nằm ngay đường hút để không bám sơn lên đèn.
Hệ thống hút bụi
Chụp hút hoặc vách hút
- Vách hút (back-draft): mặt hút đặt phía sau sản phẩm, luồng khí đi ngang qua vùng phun.
- Hút sàn (down-draft): luồng khí đi từ trên xuống, thu gom tốt nhưng chi phí cao, yêu cầu sàn kỹ thuật.
- Chụp hút cục bộ: dùng cho chi tiết nhỏ, vị trí cố định.
Với xưởng gỗ và nội thất, vách hút phía sau thường dễ thi công, hiệu quả và dễ bảo trì.
Đường ống dẫn khí
- Tính toán đường kính theo lưu lượng để vận tốc trong ống phù hợp, hạn chế lắng bám.
- Bố trí ít co, ít đổi hướng; co lớn bán kính, có cửa vệ sinh.
- Có cửa thăm tại các đoạn dễ bám sơn.
Quạt hút công nghiệp
- Ưu tiên quạt ly tâm cánh kín hoặc cánh cong sau (backward curved) để hạn chế bám dính và tăng hiệu suất.
- Quạt phải có cột áp đáp ứng khi bộ lọc bẩn theo thời gian.
- Cân bằng động tốt, độ ồn phù hợp, có phương án giảm rung.
Hệ thống lọc bụi sơn
Bộ lọc sơ cấp
Thường là tấm lọc sợi thủy tinh, lọc sơn dạng paint stop, hoặc lưới lọc. Nhiệm vụ là “bắt” hạt sơn lớn và hạt dính, giúp lọc chính không bị tắc nhanh.
Bộ lọc dạng túi hoặc cartridge
- Túi lọc: phù hợp lưu lượng lớn, dễ thay, chi phí hợp lý.
- Cartridge: diện tích lọc lớn trong không gian nhỏ, hiệu quả cao, nhưng cần chú ý chống bám dính (sơn dính có thể làm cartridge giảm tuổi thọ nhanh nếu không chọn đúng vật liệu).
Bộ lọc chuyên dụng tùy loại sơn
- Sơn gốc dung môi: cần vật liệu lọc chịu dung môi, bố trí an toàn chống cháy nổ theo mức nguy cơ.
- Sơn gốc nước: ít VOC hơn nhưng vẫn có hạt sơn và mùi; lọc bụi vẫn bắt buộc.
- Sơn PU, NC, UV: mỗi loại có đặc tính bám dính và mùi khác nhau, cấu hình lọc cần chọn theo thực tế.
Buồng thu gom bụi sơn
Bụi/hạt sơn sau lọc sơ cấp có thể rơi vào khoang gom. Khoang này cần dễ lấy ra, dễ vệ sinh, tránh để bụi tích tụ lâu ngày gây nguy cơ cháy hoặc làm tắc đường gió.
Cửa và các vị trí bảo trì
- Cửa thay lọc: thao tác nhanh, kín gió.
- Cửa vệ sinh đường ống: đặt tại co, đoạn ngang dài.
- Cửa thăm quạt: thuận tiện kiểm tra bám sơn, siết bulông, bạc đạn.
Hệ thống điện và điều khiển
- Tủ điều khiển có bảo vệ quá tải, mất pha, dòng rò.
- Biến tần (nếu dùng) giúp điều chỉnh lưu lượng theo công đoạn, tiết kiệm điện và giảm ồn.
- Thiết bị điện trong vùng nguy cơ cần lựa chọn phù hợp; đồng thời nối đất chống tĩnh điện cho toàn hệ thống.
Các loại buồng hút bụi sơn phổ biến
Buồng hút bụi sơn khô
Đặc điểm
Tách hạt sơn bằng vật liệu lọc khô (paint stop, túi lọc, cartridge). Cấu hình thường 2-3 cấp lọc.
Ưu điểm
- Kết cấu gọn, thi công nhanh.
- Vận hành đơn giản, không phát sinh nước thải.
- Dễ mở rộng, thay lọc theo định kỳ.
Nhược điểm
- Tốn vật tư lọc, cần quản lý thay lọc đúng lúc.
- Với sơn quá dính hoặc lưu lượng lớn, lọc có thể tắc nhanh nếu chọn sai cấp lọc.
Ứng dụng
Gỗ, nội thất, cơ khí, sơn chi tiết, khu vực phun vừa và nhỏ.
Buồng hút bụi sơn màng nước
Đặc điểm
Dùng dòng nước/màng nước để “bắt” hạt sơn, tạo bùn sơn và tuần hoàn nước. Thường có bơm, bể nước và cơ cấu tách bùn.
Nguyên lý thu giữ bụi
Không khí đi qua vùng có màng nước hoặc lớp đệm ướt; hạt sơn va chạm và bị giữ lại trong nước, sau đó lắng/tách thành bùn.
Ưu điểm
- Khả năng giữ hạt sơn dính tốt.
- Ít tắc như lọc khô nếu vận hành đúng.
Nhược điểm
- Phát sinh nước thải/bùn sơn, cần xử lý đúng quy định.
- Bảo trì phức tạp hơn (bơm, béc, tắc bùn, mùi).
- Ăn mòn cao hơn nếu vật liệu và xử lý không phù hợp.
Ứng dụng
Xưởng phun sơn dính, lưu lượng lớn, vận hành nhiều ca, hoặc nơi ưu tiên giảm tiêu hao vật tư lọc khô.
Buồng hút bụi sơn dạng vách hút
Thường là dạng buồng hở, mặt hút lớn đặt phía sau, phù hợp thao tác linh hoạt. Dễ kết hợp với nhiều cấp lọc và dễ thay đổi kích thước theo sản phẩm.
Buồng hút bụi sơn kết hợp hệ thống lọc
Là cấu hình “vách hút + hộp lọc + quạt + ống xả”, có thể tích hợp đồng hồ chênh áp để theo dõi tình trạng lọc, giúp vận hành ổn định và chủ động bảo trì.
Buồng hút bụi sơn thiết kế theo yêu cầu
Mỗi xưởng có đặc thù: kích thước sản phẩm, loại sơn, thói quen thao tác, mặt bằng và vị trí xả thải. Thiết kế theo yêu cầu giúp tránh 2 lỗi phổ biến: buồng quá nhỏ (khó thao tác, phát tán bụi) hoặc buồng quá lớn nhưng quạt/ống không đủ (hút không hiệu quả).
Buồng hút bụi sơn khô và buồng sơn màng nước khác nhau thế nào?
Khác nhau về nguyên lý lọc
- Buồng khô: giữ bụi bằng vật liệu lọc.
- Buồng màng nước: giữ bụi bằng cơ chế tách ướt và lắng bùn.
Khác nhau về khả năng xử lý bụi
- Buồng khô: hiệu quả tốt nếu chọn đúng cấp lọc và thay đúng hạn; với sơn dính có thể tắc nhanh.
- Buồng màng nước: “ăn” sơn dính tốt hơn, nhưng phụ thuộc vận hành nước và xử lý bùn.
Khác nhau về chi phí đầu tư
Buồng màng nước thường đầu tư cao hơn do có bơm, bể, đường nước, thiết bị tách bùn và yêu cầu vật liệu chống ăn mòn.
Khác nhau về bảo trì
- Buồng khô: chủ yếu thay lọc, vệ sinh khoang gom.
- Buồng màng nước: bảo trì bơm, béc, hệ tuần hoàn, vệ sinh bể và xử lý bùn.
Nên chọn loại nào cho từng nhu cầu?
- Xưởng vừa và nhỏ, muốn vận hành đơn giản: ưu tiên buồng hút bụi sơn khô.
- Xưởng chạy nhiều ca, sơn dính nhiều, muốn giảm thay lọc: cân nhắc buồng màng nước nếu có khả năng quản lý nước thải/bùn.
Phú Khang thường tư vấn dựa trên loại sơn, sản lượng và mặt bằng thực tế để chọn cấu hình tối ưu, tránh đầu tư “quá tay” nhưng vẫn đảm bảo hút hiệu quả.
Buồng hút bụi sơn được sử dụng ở đâu?
Xưởng sơn đồ gỗ
Tập trung giảm mù sơn và bụi bám lên bề mặt gỗ. Lọc sơ cấp dạng paint stop rất quan trọng vì hạt sơn gỗ thường dính.
Xưởng sơn nội thất
Cần vùng thao tác đủ rộng cho cánh tủ, cánh cửa, mặt bàn; nên thiết kế vách hút lớn để hút đều trên toàn bề mặt.
Xưởng sơn kim loại
Thường cần lưu lượng hút lớn hơn do bề mặt lớn, phun áp lực cao. Chú ý an toàn dung môi và nối đất.
Xưởng sơn cơ khí
Nhiều chi tiết đa dạng, nên chọn buồng dạng vách hút linh hoạt, có cửa bảo trì để vệ sinh bám sơn.
Xưởng sơn ô tô
Nếu làm dặm sơn/chi tiết: buồng hút bụi sơn dạng vách hút phù hợp. Nếu sơn toàn xe và yêu cầu bề mặt cao: nên định hướng phòng sơn.
Xưởng sơn xe máy
Nhiều chi tiết nhỏ, số lượng lớn, có thể dùng buồng vách hút kết hợp bàn xoay, tối ưu thao tác.
Xưởng sản xuất công nghiệp
Có thể cần nhiều buồng hoặc thiết kế buồng lớn theo dây chuyền. Khi lưu lượng tổng lớn, cần tính toán vị trí xả và tiếng ồn.
Khu vực sơn sản phẩm quy mô nhỏ
Ưu tiên buồng khô 2 cấp lọc, quạt ly tâm cột áp vừa, dễ thay lọc.
Khu vực sơn công nghiệp quy mô lớn
Cần cân nhắc buồng màng nước hoặc hệ thống lọc nhiều cấp, có giám sát chênh áp, thiết kế đồng bộ ống gió và khí cấp bù.
Những loại bụi và chất ô nhiễm cần xử lý khi sơn
Bụi sơn dạng hạt
Đây là hạt sơn bay trong không khí do phun. Hạt càng mịn càng dễ lơ lửng lâu, dễ bám vào sản phẩm và đi xa trong xưởng.
Hạt sơn dư trong quá trình phun
Tỷ lệ overspray phụ thuộc súng phun, áp lực, độ nhớt, tay nghề và khoảng cách phun. Buồng hút giúp thu gom phần dư này thay vì để nó bám ngược lên bề mặt.
Hơi dung môi và VOC
Hơi dung môi (VOC) gây mùi, ảnh hưởng sức khỏe và có nguy cơ cháy nổ. Lọc bụi dạng tấm/túi/cartridge không xử lý được VOC.
Khí phát sinh từ quá trình sơn
Ngoài VOC, một số quy trình có thể phát sinh khí mùi đặc trưng, hơi hóa chất làm sạch, hơi chất đóng rắn. Cần đánh giá tổng thể để chọn giải pháp.
Vì sao không nên chỉ sử dụng quạt hút để xử lý bụi sơn?
- Quạt hút đơn thuần không có lọc: hạt sơn đi thẳng ra môi trường hoặc bám dính vào quạt/ống.
- Bám sơn làm giảm lưu lượng nhanh, quạt rung và dễ hỏng.
- Không kiểm soát được vùng hút: bụi vẫn phát tán quanh xưởng.
Giải pháp đúng là tạo buồng hút có mặt hút và cấp lọc phù hợp.
Cách thiết kế buồng hút bụi sơn
Xác định kích thước sản phẩm cần sơn
Lấy kích thước lớn nhất của sản phẩm (dài × rộng × cao) và biên độ thao tác của người thợ. Đây là cơ sở để xác định kích thước buồng và mặt hút.
Xác định kích thước buồng
Nguyên tắc thực tế: buồng phải đủ khoảng trống quanh sản phẩm để dòng khí đi đều, tránh “điểm chết” không hút được. Buồng quá chật sẽ gây xoáy và bụi quay lại.
Xác định vị trí thao tác
- Vị trí đứng của thợ phải nằm phía “đầu gió sạch”.
- Không đặt quạt hoặc cửa xả ngay gần khu vực lấy gió cấp vào.
Xác định lưu lượng hút cần thiết
Lưu lượng phụ thuộc diện tích mặt hút và vận tốc gió cần đạt tại mặt hút (hoặc tại vùng thao tác). Đây là phần quan trọng nhất, quyết định hút có “ăn” hay không.
Xác định vận tốc dòng khí
Tùy loại sơn và kiểu buồng, vận tốc thường cần đủ để bắt overspray nhưng không quá cao để tránh hao sơn. Khi khảo sát thực tế, Phú Khang thường đo/ước tính theo độ “mù sơn”, kiểu súng, áp lực phun và kích thước vùng mở.
Lựa chọn hệ thống lọc
Chọn theo:
- Lượng overspray.
- Độ dính của sơn.
- Yêu cầu về khí xả (sạch đến mức nào).
- Khả năng thay lọc, chi phí vật tư.
Lựa chọn quạt hút
Quạt phải đáp ứng đồng thời:
- Lưu lượng thiết kế.
- Cột áp tổng (tổn thất ống + co + hộp lọc + trở lực lọc bẩn).
Thiết kế đường ống dẫn khí
- Giảm co, giảm đoạn ống không cần thiết.
- Ưu tiên tuyến ngắn, ít đổi hướng.
- Bố trí cửa thăm vệ sinh.
Xác định vị trí xả khí
- Tránh xả hướng về khu dân cư hoặc vị trí có người.
- Tránh xả gần cửa lấy gió cấp bù.
- Nếu có xử lý VOC, cần bố trí cụm xử lý sau lọc bụi.
Cách tính lưu lượng hút cho buồng hút bụi sơn
Các yếu tố ảnh hưởng đến lưu lượng hút
- Diện tích mặt hút (mặt mở).
- Vận tốc cần thiết để bắt bụi.
- Tổn thất hệ thống và tình trạng lọc.
- Kiểu buồng (vách hút, hút sàn, chụp cục bộ).
Diện tích mặt hút
Với buồng vách hút, mặt hút thường là phần diện tích có lưới/khung đặt lọc. Diện tích càng lớn, để đạt cùng vận tốc cần lưu lượng càng lớn.
Vận tốc dòng khí cần thiết
Vận tốc tham khảo phải điều chỉnh theo thực tế phun. Nếu quá thấp sẽ phát tán; nếu quá cao gây hao sơn và khô bề mặt nhanh. Trong thiết kế, cần chọn vận tốc mục tiêu hợp lý và có phương án điều chỉnh (cửa gió, biến tần).
Tổn thất áp suất của hệ thống
Bao gồm:
- Tổn thất ma sát trong ống.
- Tổn thất tại co, cút, chụp, chuyển tiếp.
- Tổn thất qua hộp lọc.
Ảnh hưởng của bộ lọc đến áp suất
Bộ lọc mới có trở lực thấp, nhưng khi bám sơn, trở lực tăng nhanh. Quạt phải chọn theo “trở lực cuối chu kỳ” để không tụt lưu lượng quá sớm.
Cách lựa chọn công suất quạt
Quạt chọn theo điểm làm việc (Q, Pa). Công suất động cơ phụ thuộc hiệu suất quạt, mật độ không khí và dự phòng trở lực. Tránh chọn theo “mã lực ước chừng” vì dễ sai.
Ví dụ tính toán lưu lượng cho một buồng sơn
Giả sử buồng vách hút có kích thước mặt hút 2,0 m × 1,5 m → diện tích A = 3,0 m². Chọn vận tốc trung bình tại mặt hút v = 0,5 m/s.
Lưu lượng:
- Q = A × v = 3,0 × 0,5 = 1,5 m³/s
- Quy đổi: 1,5 m³/s × 3600 = 5400 m³/h
Nếu hệ thống có tổn thất và lọc bẩn dự kiến tổng cột áp 1200–1800 Pa, khi đó cần quạt ly tâm đáp ứng khoảng 5400 m³/h tại 1500 Pa (con số cụ thể phụ thuộc đường ống, co, hộp lọc và loại lọc).
Ví dụ này chỉ để hình dung phương pháp; khi triển khai thực tế cần đo đạc mặt bằng và xác định trở lực từng phần.
Lựa chọn quạt hút cho buồng hút bụi sơn
Quạt ly tâm cho hệ thống hút bụi sơn
Quạt ly tâm thường là lựa chọn ưu tiên vì:
- Tạo cột áp cao, ổn định khi qua lọc.
- Dễ ghép ống và hộp lọc.
- Ít bị ảnh hưởng khi trở lực tăng theo thời gian.
Quạt hướng trục có phù hợp không?
Quạt hướng trục phù hợp khi trở lực thấp (xả tự do, ống ngắn, ít lọc). Với buồng hút bụi sơn có lọc, trở lực thường cao, quạt hướng trục dễ hụt áp và tụt lưu lượng khi lọc bẩn. Nếu dùng, phải kiểm tra đường đặc tính và điều kiện thực tế rất kỹ.
Chọn quạt theo lưu lượng
Lưu lượng phải đủ để đạt vận tốc bắt bụi tại mặt hút/vùng thao tác. Không nên “giảm lưu lượng để tiết kiệm điện” nếu làm giảm chất lượng hút.
Chọn quạt theo cột áp
Tính cột áp tổng gồm:
- Tổn thất ống và phụ kiện.
- Trở lực lọc tại thời điểm bẩn.
- Dự phòng cho sai số thi công và thay đổi vận hành.
Chọn quạt theo môi trường làm việc
- Có sơn dính: ưu tiên cánh quạt ít bám, dễ vệ sinh.
- Có hơi dung môi: cần đánh giá nguy cơ để chọn vật liệu, bố trí motor và cấp bảo vệ phù hợp.
Lưu ý về vật liệu và khả năng chống ăn mòn
Nếu môi trường ẩm hoặc có hóa chất, cân nhắc quạt và ống vật liệu phù hợp (tôn mạ kẽm dày, inox, hoặc phủ sơn chống ăn mòn). Tránh dùng vật liệu mỏng vì dễ thủng do vệ sinh và rung.
Yêu cầu an toàn đối với động cơ và thiết bị điện
Khu vực phun sơn có nguy cơ cháy nổ. Khi thiết kế cần:
- Kiểm soát nguồn phát tia lửa.
- Nối đất chống tĩnh điện.
- Lựa chọn thiết bị điện phù hợp mức nguy cơ.
Phần này cần khảo sát loại sơn, dung môi và điều kiện thông gió cụ thể để chốt giải pháp.
Hệ thống lọc bụi sơn trong buồng hút
Lọc bụi bằng tấm lọc
Tấm lọc (paint stop) là lớp đầu tiên giữ hạt sơn lớn, rất quan trọng để kéo dài tuổi thọ các cấp lọc sau.
Lọc bụi bằng túi lọc
Túi lọc phù hợp lưu lượng lớn, dễ thay. Tuy nhiên với sơn dính, cần cấu hình lọc sơ cấp tốt để tránh túi tắc nhanh.
Lọc bụi bằng cartridge
Cartridge cho diện tích lọc lớn, hiệu quả cao và gọn. Cần chọn vật liệu chống bám phù hợp; nếu không, lớp sơn bám sẽ làm cartridge “bịt” rất nhanh.
Lọc bụi bằng màng nước
Ưu điểm là giữ hạt sơn dính tốt, nhược điểm là phát sinh bùn sơn và nước thải, cần quản lý môi trường.
Lựa chọn cấp lọc theo loại sơn
- Sơn gỗ, PU, NC: cần lọc sơ cấp bắt dính tốt.
- Sơn kim loại: thường lưu lượng lớn, cần lọc chính đủ diện tích.
- Phun bột: cần giải pháp thu hồi bột và an toàn nổ bụi theo thiết kế riêng.
Khi nào cần nhiều cấp lọc?
- Khi yêu cầu khí xả sạch hơn.
- Khi lượng overspray lớn và sơn dính.
- Khi muốn kéo dài tuổi thọ lọc chính bằng cách “hy sinh” lọc sơ cấp rẻ hơn.
Buồng hút bụi sơn có xử lý được hơi dung môi không?
Bụi sơn và hơi dung môi khác nhau thế nào?
- Bụi sơn: là hạt rắn/lỏng kích thước nhỏ, có thể giữ bằng lọc hoặc màng nước.
- Hơi dung môi/VOC: là khí/hơi, không bị giữ bởi lọc bụi thông thường.
Vì sao hệ thống lọc bụi không đồng nghĩa với xử lý VOC?
Lọc bụi giữ lại hạt; VOC đi xuyên qua vật liệu lọc và thoát ra theo khí xả. Vì vậy, một hệ thống “hút và lọc bụi sơn” không thể được xem là hệ xử lý mùi/VOC nếu không có công nghệ hấp phụ hoặc oxy hóa.
Khi nào cần bổ sung hệ thống xử lý hơi dung môi?
- Khi nồng độ mùi cao, ảnh hưởng khu vực xung quanh.
- Khi yêu cầu về khí thải nghiêm ngặt.
- Khi vận hành nhiều ca, lượng dung môi bay hơi lớn.
Than hoạt tính có vai trò gì?
Than hoạt tính hấp phụ một phần VOC, giảm mùi. Tuy nhiên, hiệu quả phụ thuộc tải VOC, độ ẩm, nhiệt độ và thời gian tiếp xúc. Than cần thay định kỳ; nếu dùng sai có thể nhanh bão hòa và mất tác dụng.
Khi nào cần giải pháp xử lý chuyên sâu hơn?
Khi tải VOC lớn hoặc yêu cầu khí thải cao, có thể cần giải pháp chuyên sâu (tùy điều kiện thực tế). Trường hợp này nên khảo sát và tính toán cụ thể để tránh đầu tư không hiệu quả.
Yêu cầu an toàn khi thiết kế buồng hút bụi sơn
Nguy cơ cháy nổ trong môi trường sơn
Hơi dung môi và bụi sơn có thể tạo môi trường dễ cháy nổ nếu tích tụ, thông gió kém hoặc có nguồn đánh lửa.
Kiểm soát nguồn phát tia lửa
- Không dùng công tắc/ổ cắm không phù hợp trong vùng nguy cơ.
- Tránh ma sát kim loại gây tia lửa tại khu vực có hơi dung môi.
Lựa chọn thiết bị điện phù hợp môi trường
Thiết bị điện cần được lựa chọn theo mức nguy cơ khu vực. Phần này phải dựa trên khảo sát thực tế và quy định hiện hành.
Nối đất và chống tĩnh điện
- Nối đất buồng, ống, quạt.
- Dùng dây tiếp địa cho súng phun, giá treo nếu cần.
Kiểm soát nhiệt độ và thông gió
Không để nhiệt tích tụ trong khu vực phun; đảm bảo có khí cấp bù để tránh thiếu gió làm giảm hiệu quả hút.
Vệ sinh bụi sơn tích tụ
Bụi sơn tích tụ lâu ngày không chỉ làm bẩn xưởng mà còn tăng nguy cơ cháy. Cần có lịch vệ sinh rõ ràng cho khoang gom, ống và khu vực quanh buồng.
Kiểm tra và bảo trì định kỳ
- Theo dõi chênh áp qua lọc.
- Kiểm tra rung, ồn quạt.
- Kiểm tra độ kín cửa và mối ghép.
Không sử dụng thiết bị điện không phù hợp trong khu vực nguy hiểm
Đây là lỗi thường gặp khi “tự chế” hệ thống. Chỉ cần một tia lửa nhỏ trong môi trường dung môi đậm đặc là có thể gây sự cố nghiêm trọng.
Tiêu chuẩn và quy định cần quan tâm khi làm buồng hút bụi sơn
Quy định về an toàn phòng cháy chữa cháy
Khi triển khai, cần làm việc theo yêu cầu thẩm duyệt/kiểm tra của cơ quan chức năng (tùy loại hình cơ sở), đồng thời tổ chức biện pháp an toàn trong thi công và vận hành.
Quy định về thông gió và môi trường lao động
Buồng hút bụi sơn là một phần của hệ thống thông gió cục bộ trong xưởng. Cần đảm bảo lưu lượng, khí cấp bù và điều kiện làm việc cho người vận hành.
Yêu cầu đối với khí thải công nghiệp
Nếu xưởng phát sinh khí thải có bụi sơn và VOC, cần xem xét yêu cầu quản lý khí thải phù hợp theo quy định hiện hành tại thời điểm xuất bản.
Yêu cầu về thiết bị điện trong môi trường có nguy cơ cháy nổ
Thiết bị điện, động cơ, tủ điều khiển và dây dẫn cần được lựa chọn đúng điều kiện làm việc. Không nên tự suy đoán mà phải đối chiếu quy định hiện hành và khảo sát thực tế.
Hồ sơ kỹ thuật cần có khi triển khai hệ thống
Tùy quy mô, bộ hồ sơ thường gồm:
- Bản vẽ bố trí mặt bằng, hướng gió, vị trí xả.
- Bản vẽ kết cấu buồng và hộp lọc.
- Thuyết minh tính toán lưu lượng và cột áp.
- Danh mục thiết bị và thông số quạt.
- Hướng dẫn vận hành, bảo trì.
Lưu ý: Phần này cần được cập nhật theo tiêu chuẩn và quy định hiện hành tại thời điểm xuất bản; không nên đưa mã tiêu chuẩn nếu chưa kiểm tra nguồn chính thức.
Ưu điểm của buồng hút bụi sơn công nghiệp
Giảm phát tán bụi sơn trong xưởng
Tập trung bắt bụi ngay điểm phát thải giúp khu vực xung quanh sạch hơn rõ rệt, giảm bám sơn lên máy móc và thành phẩm.
Cải thiện môi trường làm việc
Giảm mù sơn, giảm mùi khó chịu (một phần do giảm hạt), tăng tầm nhìn và sự thoải mái khi thao tác.
Hỗ trợ kiểm soát khí thải
Lọc bụi tốt giúp khí xả sạch hơn về phần hạt. Nếu kết hợp thêm giải pháp xử lý VOC, hệ thống sẽ hoàn chỉnh hơn.
Thu gom bụi sơn tập trung
Bụi/hạt sơn được giữ tại lọc và khoang gom, dễ thu gom và xử lý theo quy định.
Tạo khu vực sơn chuyên biệt
Tách công đoạn sơn khỏi các công đoạn khác, giảm lẫn bụi từ mài/cắt và giảm nguy cơ bẩn bề mặt sơn.
Có thể thiết kế theo từng quy mô sản xuất
Từ buồng nhỏ cho chi tiết đến buồng lớn theo dây chuyền, buồng hút bụi sơn có thể tùy biến theo mặt bằng.
Hạn chế và những vấn đề cần lưu ý
Chi phí đầu tư ban đầu
So với hút bằng quạt đơn thuần, buồng có lọc và kết cấu sẽ đầu tư cao hơn, nhưng đổi lại ổn định và sạch hơn.
Chi phí thay thế vật liệu lọc
Vật tư lọc là chi phí vận hành chính của buồng khô. Thiết kế đúng giúp kéo dài tuổi thọ lọc và giảm chi phí.
Chi phí điện năng của quạt
Quạt chạy nhiều giờ/ngày sẽ tiêu thụ điện đáng kể. Có thể tối ưu bằng chọn quạt hiệu suất tốt và dùng biến tần.
Yêu cầu vệ sinh và bảo trì
Buồng hút bụi sơn không phải lắp xong là “để đó”. Nếu không vệ sinh và thay lọc, hiệu quả sẽ giảm nhanh.
Không phải hệ thống nào cũng xử lý được VOC
Đây là hiểu nhầm phổ biến. Lọc bụi không xử lý mùi/VOC; cần giải pháp bổ sung khi cần.
Cần thiết kế đồng bộ giữa buồng, quạt, lọc và đường ống
Buồng lớn nhưng ống nhỏ, lọc thiếu diện tích hoặc quạt thiếu áp đều dẫn đến hút kém. Thiết kế đồng bộ là yếu tố quyết định.
Báo giá buồng hút bụi sơn bao nhiêu?
Các yếu tố ảnh hưởng đến giá
- Kích thước buồng và diện tích mặt hút.
- Loại lọc (tấm/túi/cartridge, số cấp lọc).
- Lưu lượng và cột áp quạt.
- Vật liệu chế tạo (tôn mạ kẽm, inox, độ dày).
- Mức độ tự động hóa và giám sát (chênh áp, biến tần).
Giá phần khung và vỏ buồng
Phụ thuộc kích thước, độ dày vật liệu, độ kín và yêu cầu hoàn thiện bề mặt.
Giá hệ thống lọc
Chi phí tùy cấu hình: số cấp lọc và loại lọc. Đây cũng là phần ảnh hưởng trực tiếp đến chất lượng khí xả.
Giá quạt hút
Phụ thuộc lưu lượng, cột áp, vật liệu, loại cánh, thương hiệu động cơ và yêu cầu an toàn.
Giá đường ống và phụ kiện
Phụ thuộc tuyến ống dài/ngắn, số co cút, độ dày, tiêu âm và giá đỡ.
Chi phí lắp đặt
Phụ thuộc vị trí thi công, độ cao treo ống, điều kiện mặt bằng và tiến độ.
Chi phí vận hành và bảo trì
Bao gồm điện quạt và vật tư lọc/bảo trì. Đây là phần nên tính trước để chọn cấu hình tối ưu.
Vì sao nên báo giá theo cấu hình thay vì một mức giá cố định?
Vì cùng là “buồng hút bụi sơn” nhưng khác nhau rất lớn về lưu lượng, cột áp và cấp lọc. Báo giá theo cấu hình giúp đúng nhu cầu, đúng hiệu quả và tránh phát sinh.
Quy trình thiết kế và lắp đặt buồng hút bụi sơn
Khảo sát mặt bằng
Đo đạc vị trí đặt buồng, tuyến ống, vị trí xả và khả năng cấp gió bù.
Xác định quy mô sản xuất
Số ca, số vị trí phun, sản lượng và thời gian phun/ngày quyết định tải bụi và cấu hình lọc.
Xác định loại sơn sử dụng
Sơn gốc nước, gốc dung môi, PU, NC… ảnh hưởng trực tiếp đến tính dính và yêu cầu an toàn.
Tính toán lưu lượng và áp suất
Tính Q theo diện tích và vận tốc; tính cột áp theo tuyến ống và trở lực lọc theo chu kỳ.
Thiết kế buồng và hệ thống hút
Chốt kích thước, mặt hút, cửa bảo trì, khoang gom, bố trí lọc.
Lựa chọn thiết bị
Chọn quạt, động cơ, lọc, tủ điện, giảm rung, tiêu âm (nếu cần).
Gia công và lắp đặt
Gia công tại xưởng và lắp đặt tại công trình, đảm bảo độ kín và an toàn điện.
Chạy thử hệ thống
Kiểm tra lưu lượng, vận tốc tại mặt hút, độ rung, độ ồn và tình trạng rò gió.
Đo kiểm và hiệu chỉnh
Hiệu chỉnh bằng cửa gió/biến tần để đạt hiệu quả hút và chất lượng thao tác.
Bàn giao và hướng dẫn vận hành
Hướng dẫn thay lọc, vệ sinh, lịch bảo trì và các cảnh báo an toàn.
Bảo trì và vệ sinh buồng hút bụi sơn
Khi nào cần vệ sinh buồng hút?
Khi thấy sơn bám dày tại khoang gom, thành buồng hoặc khu vực quanh mặt hút; hoặc khi phát hiện bám sơn làm cản gió.
Khi nào cần thay bộ lọc?
Dấu hiệu thực tế:
- Lưu lượng hút giảm rõ rệt, mù sơn tăng.
- Chênh áp qua lọc tăng cao (nếu có đồng hồ).
- Bề mặt lọc bám dính dày, đổi màu và có điểm bịt kín.
Kiểm tra quạt hút
- Nghe tiếng bất thường, rung.
- Kiểm tra bám sơn trên cánh quạt.
- Kiểm tra bạc đạn và độ căng dây curoa (nếu có).
Kiểm tra đường ống
Kiểm tra bám sơn tại co, đoạn ngang; vệ sinh định kỳ để tránh thu hẹp tiết diện.
Kiểm tra hệ thống điện
Kiểm tra tiếp địa, siết đầu cos, bảo vệ quá tải, nhiệt động cơ.
Kiểm tra hiệu suất hút
Có thể kiểm tra bằng quan sát mù sơn và đo vận tốc tại mặt hút. Nếu hệ thống có biến tần, cần đảm bảo thông số không bị chỉnh lệch so với thiết kế.
Những dấu hiệu cho thấy hệ thống đang hoạt động kém hiệu quả
- Bụi sơn bay ra ngoài vùng buồng.
- Bề mặt sản phẩm bám hạt li ti sau khi phun.
- Lọc tắc nhanh bất thường.
- Quạt nóng, rung hoặc ồn tăng.
Những lỗi thường gặp khi sử dụng buồng hút bụi sơn
Lưu lượng hút không đủ
Nguyên nhân thường do chọn quạt thiếu áp, lọc tắc, hoặc có rò gió lớn.
Bụi sơn phát tán ra ngoài
Do vận tốc bắt bụi thấp, hướng gió không đúng hoặc không có khí cấp bù.
Bộ lọc nhanh bị tắc
Do thiếu lọc sơ cấp, chọn vật liệu lọc không phù hợp sơn dính, hoặc lưu lượng quá cao trên diện tích lọc nhỏ.
Quạt hút bị quá tải
Do trở lực tăng khi lọc bẩn, đường ống bám sơn, hoặc quạt bị bám sơn mất cân bằng.
Đường ống có tổn thất áp suất lớn
Do ống nhỏ, nhiều co cút, tuyến dài, co gấp.
Thiết kế cửa hút chưa phù hợp
Mặt hút nhỏ hoặc phân bố hút không đều làm có vùng “chết”, bụi bay ra.
Không có khí cấp bù
Hút mạnh nhưng không cấp bù làm buồng “đói gió”, lưu lượng giảm và luồng gió rối.
Không vệ sinh hệ thống định kỳ
Bám sơn tích tụ làm giảm hiệu quả và tăng nguy cơ sự cố.
Khi nào nên đầu tư buồng hút bụi sơn?
Xưởng có lượng bụi sơn phát sinh lớn
Khi mù sơn thấy rõ, bề mặt xưởng bám sơn nhanh, buồng hút là giải pháp gần như bắt buộc.
Xưởng sơn cần khu vực làm việc chuyên biệt
Khi cần tách khu vực sơn khỏi khu vực gia công để giảm bụi bẩn lẫn vào bề mặt sơn.
Doanh nghiệp cần kiểm soát môi trường lao động
Buồng hút giúp giảm hạt trong không khí và cải thiện điều kiện làm việc.
Doanh nghiệp cần nâng cấp hệ thống hút bụi hiện tại
Nếu hiện tại chỉ có quạt hút hoặc hút tự phát, buồng hút + lọc sẽ nâng hiệu quả rõ rệt.
Khi nào chỉ cần hệ thống hút cục bộ?
Nếu chỉ phun rất ít, chi tiết nhỏ, có thể dùng chụp hút cục bộ. Tuy nhiên vẫn cần có lọc phù hợp để tránh phát tán và bám sơn lên quạt.
So sánh buồng hút bụi sơn với các giải pháp xử lý bụi khác
Buồng hút bụi sơn và vách hút bụi sơn
Vách hút thường là một phần của buồng (mặt hút phía sau). Nếu chỉ làm vách hút mà không có vùng buồng và kiểm soát dòng khí, hiệu quả sẽ kém hơn.
Buồng hút bụi sơn và phòng sơn
Phòng sơn kiểm soát toàn bộ môi trường và chất lượng bề mặt cao hơn, nhưng chi phí đầu tư và vận hành lớn hơn.
Buồng hút bụi sơn và hệ thống hút bụi trung tâm
Hút bụi trung tâm thường cho bụi khô (mài, cắt). Bụi sơn dính là bài toán khác, cần lọc phù hợp và chống bám.
Buồng hút bụi sơn và buồng sơn màng nước
Buồng màng nước là một “nhánh” của buồng hút, khác ở cơ chế tách ướt và quản lý nước/bùn.
Nên chọn giải pháp nào theo quy mô xưởng?
- Xưởng nhỏ/vừa: buồng hút khô 2–3 cấp lọc thường tối ưu.
- Xưởng lớn, sơn dính, chạy nhiều ca: cân nhắc màng nước hoặc cấu hình lọc diện tích lớn.
- Yêu cầu bề mặt cao: cân nhắc phòng sơn.
Mua và thiết kế buồng hút bụi sơn ở đâu?
Phú Khang cung cấp giải pháp buồng hút bụi sơn như thế nào?
Phú Khang tập trung thiết kế theo thực tế xưởng: sản phẩm sơn, loại sơn, sản lượng, mặt bằng và yêu cầu vận hành. Mục tiêu là đạt hiệu quả hút rõ rệt, vận hành ổn định và dễ bảo trì.
Khảo sát và tư vấn theo mặt bằng thực tế
Đo đạc mặt bằng, tuyến ống, vị trí xả và phương án khí cấp bù để hệ thống không bị hụt lưu lượng.
Thiết kế hệ thống theo nhu cầu sản xuất
Chốt kích thước buồng, diện tích lọc, cấp lọc và cấu hình quạt theo chu kỳ lọc bẩn.
Lựa chọn quạt và thiết bị phù hợp
Ưu tiên cấu hình quạt ly tâm đúng cột áp, lọc đúng tính chất sơn và thiết bị điện an toàn.
Gia công và lắp đặt hệ thống
Gia công chắc chắn, kín gió, bố trí cửa bảo trì hợp lý để thay lọc và vệ sinh nhanh.
Kiểm tra vận hành sau lắp đặt
Chạy thử, đo kiểm và hiệu chỉnh lưu lượng; hướng dẫn vận hành để hệ thống đạt hiệu quả ngay từ ngày đầu.
Chính sách bảo hành và bảo trì
Có kế hoạch bảo trì định kỳ, hướng dẫn thay lọc và kiểm tra hệ thống để duy trì hiệu suất hút ổn định.
Câu hỏi thường gặp về buồng hút bụi sơn
Buồng hút bụi sơn là gì?
Là khu vực phun sơn có hệ thống hút và lọc để thu giữ hạt sơn bay, hạn chế phát tán ra xưởng.
Buồng hút bụi sơn có tác dụng gì?
Giảm mù sơn, giảm bụi bám, tăng chất lượng bề mặt và cải thiện môi trường làm việc.
Buồng hút bụi sơn có xử lý được hơi sơn không?
Buồng hút có thể giảm cảm giác “mù” do giảm hạt sơn, nhưng hơi dung môi/VOC vẫn cần giải pháp xử lý riêng nếu nồng độ cao.
Buồng hút bụi sơn có xử lý được VOC không?
Không, lọc bụi không xử lý VOC. Nếu cần xử lý VOC, có thể bổ sung than hoạt tính hoặc giải pháp phù hợp sau khi khảo sát.
Nên dùng buồng hút bụi sơn khô hay màng nước?
Tùy loại sơn, sản lượng và khả năng quản lý nước thải. Xưởng muốn vận hành đơn giản thường chọn buồng khô; xưởng sơn dính nhiều và chạy nhiều ca có thể cân nhắc màng nước.
Buồng hút bụi sơn cần quạt công suất bao nhiêu?
Không nên chốt theo “công suất” trước, mà phải xác định lưu lượng và cột áp. Quạt đúng là quạt đạt Q và Pa theo thiết kế khi lọc bẩn.
Làm buồng hút bụi sơn giá bao nhiêu?
Giá phụ thuộc kích thước, cấp lọc, quạt, vật liệu và tuyến ống. Nên báo giá theo cấu hình sau khi khảo sát.
Buồng hút bụi sơn có cần đường ống không?
Có thể có hoặc không tùy cách xả. Nếu xả qua ống để đưa khí ra vị trí an toàn và tránh hồi lưu, cần thiết kế ống đúng đường kính và ít tổn thất.
Có cần khí cấp bù cho buồng hút bụi sơn không?
Có. Hút gió ra ngoài thì phải có gió bù vào, nếu không hệ thống sẽ thiếu gió, hút yếu và luồng gió rối.
Bao lâu cần thay bộ lọc bụi sơn?
Tùy sản lượng và loại sơn. Thực tế nên theo dõi tình trạng mù sơn, chênh áp và độ bẩn lọc để thay đúng lúc.
Buồng hút bụi sơn có nguy cơ cháy nổ không?
Có thể có nếu dung môi/VOC cao và có nguồn đánh lửa hoặc tĩnh điện. Vì vậy cần thiết kế an toàn điện, nối đất và vệ sinh định kỳ.
Xưởng nhỏ có cần lắp buồng hút bụi sơn không?
Nếu có phun sơn thường xuyên, buồng hút vẫn rất đáng đầu tư vì giảm bẩn xưởng và giảm lỗi bề mặt. Với xưởng phun ít, có thể cân nhắc chụp hút cục bộ nhưng vẫn cần lọc phù hợp.
Kết luận về buồng hút bụi sơn
Buồng hút bụi sơn phù hợp với những nhu cầu nào?
Phù hợp khi cần giảm mù sơn, thu gom hạt sơn dư, giữ xưởng sạch và tạo khu vực sơn chuyên biệt với chi phí hợp lý.
Những yếu tố cần xác định trước khi thiết kế
- Kích thước sản phẩm lớn nhất.
- Loại sơn và sản lượng phun.
- Diện tích mặt hút và vận tốc cần đạt.
- Cấp lọc phù hợp và phương án thay lọc.
- Lưu lượng, cột áp quạt và tuyến ống.
- Phương án khí cấp bù và vị trí xả.
- Yêu cầu an toàn điện và nối đất.
Liên hệ Phú Khang để khảo sát, tư vấn và báo giá
Nếu anh cần chốt cấu hình buồng hút bụi sơn theo đúng mặt bằng và loại sơn đang dùng, Phú Khang có thể khảo sát thực tế, tính toán lưu lượng, lựa chọn quạt và cấp lọc phù hợp, sau đó báo giá theo cấu hình để đảm bảo hệ thống chạy ổn định và dễ bảo trì.
