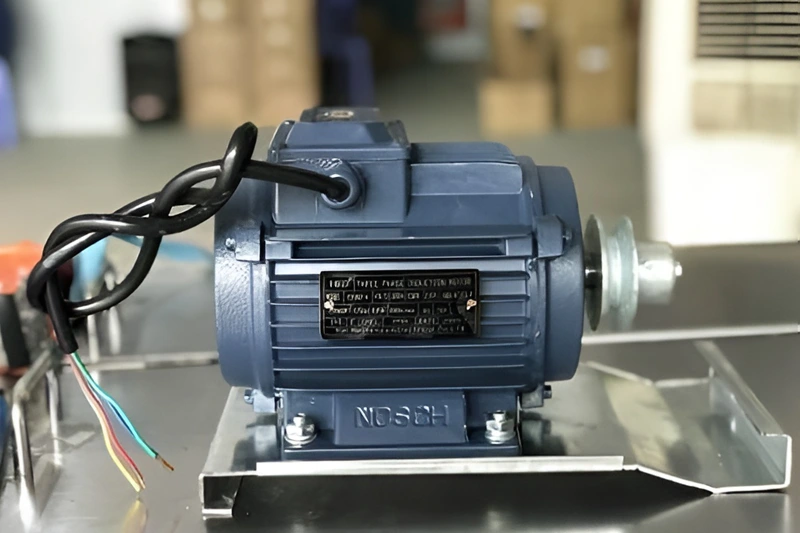

Motor quạt thông gió vuông 500×500

Motor quạt thông gió vuông 500×500 nổi bật với khả năng vận hành ổn định, đẩy gió mạnh và độ ồn thấp, phù hợp cho nhà xưởng, kho bãi, bếp công nghiệp hoặc khu vực cần trao đổi không khí liên tục. Thiết kế vuông gọn, lắp đặt nhanh, tối ưu không gian; vật liệu bền bỉ giúp chạy lâu mà vẫn “êm – khỏe”. Lựa chọn đúng motor sẽ giúp giảm mùi, giảm nóng và tiết kiệm chi phí vận hành rõ rệt.

Motor quạt thông gió vuông 500×500 là gì?

Motor quạt thông gió vuông 500×500 là động cơ điện dùng để kéo cánh quạt trong các dòng quạt vuông kích thước khung 500x500mm (thường gặp ở quạt hút công nghiệp, quạt thông gió nhà xưởng, kho hàng). Nói đơn giản, quạt có “khung 500×500”, còn motor là “trái tim” tạo mô men để cánh quay đúng tốc độ thiết kế, từ đó đạt lưu lượng gió và áp suất theo yêu cầu.

Trong thực tế thi công và bảo trì, motor 500×500 không chỉ khác nhau ở công suất mà còn khác ở tốc độ, kiểu lắp, đường kính trục, kiểu truyền động (trực tiếp hoặc gián tiếp), và cấp bảo vệ để chịu được môi trường bụi, ẩm.

Đặc điểm của motor quạt thông gió 500×500

• Thường là motor điện xoay chiều 1 pha hoặc 3 pha, loại cảm ứng (lồng sóc) phổ biến vì bền và dễ thay.
• Làm việc liên tục trong môi trường có lưu lượng gió lớn, dễ bám bụi và chịu rung.
• Dải công suất thực tế thường rơi vào khoảng 0.37kW đến 1.1kW tùy thiết kế cánh, số lá, góc cánh và yêu cầu lưu lượng.
• Tốc độ thường gặp: 4 cực (khoảng 1450 vòng/phút ở 50Hz) hoặc 2 cực (khoảng 2900 vòng/phút ở 50Hz). Chọn sai tốc độ là sai luôn “điểm làm việc” của quạt.

Thông số kỹ thuật motor quạt thông gió vuông 500×500

Ưu điểm của motor quạt thông gió 500×500

Cung cấp công suất phù hợp cho quạt kích thước 500x500mm

Motor đúng công suất giúp quạt đạt lưu lượng thiết kế mà không rơi vào tình trạng quá tải. Đúng công suất không phải “càng lớn càng tốt”, mà là đủ mô men ở tốc độ cần thiết, đúng theo bộ cánh.

Vận hành ổn định trong môi trường thông gió

Motor quạt thông gió công nghiệp thường thiết kế để:

• chịu bụi ở mức nhất định,
• tản nhiệt tốt nhờ lưu lượng gió xung quanh,
• vận hành dài giờ.

Nếu lựa chọn đúng IP, đúng cách điện và lắp đặt chuẩn, motor chạy ổn định hơn nhiều so với các motor dân dụng “gắn tạm”.

Dễ thay thế và bảo dưỡng

Motor 500×500 thuộc nhóm phổ biến, dễ tìm linh kiện như tụ (motor 1 pha), bạc đạn, hộp cực. Khi bảo dưỡng định kỳ tốt, tuổi thọ motor tăng rõ rệt.

Có thể lựa chọn motor theo nhu cầu lưu lượng gió

Với quạt truyền động gián tiếp, có thể tối ưu lưu lượng bằng cách thay motor và chỉnh tỉ số puly (trong giới hạn thiết kế của cánh, trục và khung). Với quạt trực tiếp, việc thay motor để đổi lưu lượng phải rất cẩn trọng vì liên quan đến tốc độ cố định và tải.

Motor 500×500 dùng cho những loại quạt nào?

Quạt hút công nghiệp vuông 500x500mm

Đây là ứng dụng phổ biến nhất: hút khí thải, cấp gió/đổi gió nhà xưởng, khu gia công.

Quạt thông gió nhà xưởng

Nhà xưởng cần chạy liên tục, ưu tiên motor 3 pha, cách điện tốt, vòng bi bền, lắp đặt chắc chắn để hạn chế rung.

Quạt hút khí nóng, mùi và hơi ẩm

Các khu vực như bếp công nghiệp, khu sấy, khu có hơi ẩm cao… yêu cầu kiểm soát nhiệt và ẩm. Kỹ thuật cần bố trí vị trí motor hợp lý, tránh hắt nước trực tiếp và bảo đảm đường gió không làm motor “hút” hơi ẩm ngược.

Quạt thông gió kho hàng và khu vực sản xuất

Kho hàng thường bụi nhiều, cần ưu tiên IP và phương án vệ sinh. Ở khu sản xuất, nên chú ý thêm rung từ kết cấu, treo tường hoặc khung thép.

Cấu tạo và nguyên lý hoạt động của motor quạt thông gió

Stato, rotor và cuộn dây

• Stato: phần đứng yên, chứa lõi thép và cuộn dây.
• Rotor: phần quay, nhận từ trường và tạo mô men.
• Cuộn dây: chất lượng dây đồng, lớp cách điện và kỹ thuật tẩm sấy ảnh hưởng trực tiếp đến độ bền nhiệt và tuổi thọ.

Trục motor, vòng bi và các bộ phận truyền động

• Trục motor truyền mô men ra cánh/puly.
• Vòng bi (bạc đạn) quyết định độ êm và độ rung. Bạc đạn khô mỡ hoặc rơ sẽ gây ồn, nóng và “ăn” điện.
• Với truyền động gián tiếp có thêm puly, dây đai, bạc đạn gối đỡ trục cánh.

Nguyên lý biến đổi điện năng thành chuyển động quay

Motor cảm ứng dùng từ trường quay sinh ra trong stato để kéo rotor quay theo. Tốc độ thực tế luôn thấp hơn tốc độ đồng bộ một chút (độ trượt), vì vậy motor có tải càng nặng thì càng tụt tốc, dòng càng tăng.

Motor truyền động trực tiếp và truyền động gián tiếp

• Trực tiếp: ít chi tiết, hiệu suất cao hơn, nhưng yêu cầu chọn đúng tốc độ và đúng trục.
• Gián tiếp: linh hoạt chỉnh tốc độ bằng puly, nhưng đòi hỏi kỹ thuật canh đồng tâm, độ căng dây và bảo trì định kỳ.

Cách chọn motor quạt thông gió vuông 500×500 phù hợp

Xác định công suất motor theo cánh quạt

Kỹ thuật chọn motor nên dựa theo:

• model quạt/cánh hiện có (nếu còn tem),
• dòng làm việc thực tế của motor cũ,
• điều kiện đường gió (thoáng hay có trở lực),
• mục tiêu lưu lượng.

Nếu chỉ nhìn “quạt 500×500” rồi chọn đại công suất sẽ rất dễ sai tải.

Kiểm tra điện áp và nguồn điện hiện có

• Có sẵn 1 pha 220V hay 3 pha 380V?
• Dây dẫn và CB hiện tại chịu được dòng motor mới không?
• Có sử dụng biến tần không (đặc biệt với 3 pha)?

Nguồn điện yếu/dao động cũng là nguyên nhân làm motor nóng và mau hỏng, nên kiểm tra trước khi kết luận do motor.

Đối chiếu tốc độ quay và chiều quay

• Đúng số cực (2 cực/4 cực).
• Đúng chiều quay theo hướng cánh. Quay sai chiều thì lưu lượng giảm mạnh, tiếng gió “lạ” và quạt dễ rung.

Kiểm tra kích thước trục và vị trí lắp motor

Trước khi đặt motor cần đo tối thiểu:

• phi trục,
• chiều dài trục hữu dụng,
• kiểu lắp (chân đế/mặt bích),
• khoảng cách lỗ bắt.

Với truyền động gián tiếp, cần đo thêm đường kính puly và bề rộng dây.

Xác định điều kiện môi trường trước khi thay thế

• Bụi mịn nhiều: ưu tiên IP cao, bảo dưỡng vệ sinh thường xuyên.
• Ẩm/ăn mòn: cân nhắc motor có sơn phủ tốt, hộp cực kín, lắp thêm che chắn.
• Nhiệt độ cao: đảm bảo thông gió làm mát motor, tránh đặt motor trong “túi nhiệt”.

Dấu hiệu motor quạt 500×500 cần thay thế

Motor không khởi động hoặc chạy chập chờn

• Motor 1 pha: tụ yếu/hỏng là lỗi rất hay gặp. Thay tụ đúng trị số có thể khắc phục.
• Motor 3 pha: mất pha, lỏng cos, contactor cháy tiếp điểm… cũng gây “chập chờn”. Cần kiểm tra điện trước khi thay motor.

Nếu đã loại trừ điện và tụ mà motor vẫn không lên tốc, thường motor đã suy.

Motor nóng bất thường khi vận hành

Motor nóng do:

• quá tải (cánh bám bụi, đường gió bị nghẹt, cửa chớp kẹt),
• vòng bi kẹt,
• điện áp thấp,
• cuộn dây xuống cấp.

Kỹ thuật đúng là đo dòng thực tế so với dòng định mức trên tem motor. Nếu dòng vượt định mức kéo dài thì xử lý nguyên nhân tải trước.

Quạt rung, kêu hoặc phát tiếng ồn lớn

Rung/ồn có thể do:

• bạc đạn rơ,
• cánh mất cân bằng,
• đồng tâm trục kém,
• chân đế lỏng,
• puly/dây đai lệch (nếu truyền động gián tiếp).

Nếu đã cân bằng và siết chặt mà vẫn ồn, motor có thể đã mòn bạc đạn hoặc cong trục.

Tốc độ quay và lưu lượng gió giảm

Dễ nhận biết nhất: quạt vẫn chạy nhưng “gió yếu” rõ rệt. Nguyên nhân hay gặp:

• tụ yếu (1 pha),
• motor tụt tốc do quá tải,
• cửa chớp bám bẩn/kẹt,
• lưới/lá chớp làm tăng trở lực,
• cánh bám bụi dày.

Đừng thay motor vội nếu chưa vệ sinh cánh và kiểm tra cửa chớp.

Cuộn dây motor bị cháy hoặc có mùi khét

Mùi khét, vỏ nóng, cách điện kém, đo ohm bất thường… là dấu hiệu cần thay/đại tu. Với motor quạt công nghiệp, nhiều trường hợp thay mới sẽ tối ưu hơn về thời gian dừng máy so với quấn lại (tùy tình trạng và yêu cầu tiến độ).

Hướng dẫn thay và bảo dưỡng motor quạt 500×500

Kiểm tra thông số motor trước khi thay

Trước khi tháo, chụp ảnh tem motor cũ và ghi lại:

• điện áp, công suất, dòng định mức,
• tốc độ (rpm), tần số (Hz),
• sơ đồ đấu dây,
• kiểu lắp (chân/bích),
• tụ điện (nếu 1 pha).

Đây là bước giúp đối chiếu chuẩn và tránh lắp sai.

Tháo motor và kiểm tra cánh, trục, vòng bi

• Ngắt điện, treo biển cảnh báo.
• Kiểm tra độ rơ trục, độ nặng tay khi quay.
• Vệ sinh cánh, lá chớp, lưới chắn.
• Với truyền động gián tiếp: kiểm tra puly mòn, dây đai nứt, độ đồng phẳng hai puly.

Nếu cánh bám bẩn nặng, lắp motor mới mà không vệ sinh thì motor mới cũng nhanh nóng.

Lắp motor mới và căn chỉnh đồng tâm

• Lắp đúng mặt lắp/đúng chân đế.
• Siết bulong đều, có long đền chống tuột.
• Với truyền động gián tiếp: căn đồng phẳng puly, canh độ căng dây vừa đủ (không quá căng gây hại bạc đạn).

Kiểm tra chiều quay và độ rung sau khi lắp

• Cho chạy thử không tải ngắn, kiểm tra chiều quay.
• Đo dòng vận hành.
• Lắng nghe tiếng bạc đạn, kiểm tra rung bằng cảm nhận/thiết bị (nếu có).

Chỉ khi dòng ổn và rung êm mới đưa vào vận hành dài.

Bảo dưỡng motor định kỳ

• Vệ sinh bụi bám cánh và motor theo chu kỳ môi trường.
• Kiểm tra siết chặt bulong, chân đế.
• Kiểm tra tiếng bạc đạn và nhiệt độ vỏ motor.
• Với motor 1 pha: kiểm tra tụ định kỳ, tụ phồng là thay ngay.
• Với hệ có biến tần: kiểm tra thông số cài đặt, tần số chạy, và lọc nhiễu/tiếp địa.

Giá motor quạt thông gió vuông 500×500 bao nhiêu?

Giá motor quạt 500×500 không có một con số cố định vì phụ thuộc cấu hình. Khi báo giá kỹ thuật cần chốt rõ yêu cầu trước.

Giá bán motor quạt 500×500

Thực tế thị trường sẽ dao động theo:

• công suất,
• 1 pha hay 3 pha,
• tốc độ (2 cực/4 cực),
• kiểu lắp (chân/bích),
• thương hiệu và cấp hiệu suất.

Để Phú Khang báo đúng giá, nên cung cấp hình tem motor cũ hoặc thông số chi tiết.

Các yếu tố ảnh hưởng đến giá

• Cấp bảo vệ IP và vật liệu/sơn phủ.
• Cấp cách điện, chất lượng vòng bi.
• Yêu cầu hàng sẵn hay đặt theo cấu hình.
• Điều kiện công trình (treo cao, khó tiếp cận) ảnh hưởng chi phí thi công.

Chi phí thay thế và lắp đặt

Chi phí lắp đặt thường phụ thuộc:

• vị trí quạt (tường cao, mái, giàn giáo),
• có truyền động gián tiếp hay trực tiếp,
• có cần cân bằng cánh, thay puly/dây đai, thay tụ/thiết bị điện kèm theo.

Nếu công trình cần dừng máy ít giờ, nên chuẩn bị sẵn motor đúng thông số để thay nhanh.

Motor quạt 500×500 phù hợp với nhu cầu nào?

Thay thế motor bị hỏng cho quạt đang sử dụng

Đây là nhu cầu phổ biến nhất. Cần ưu tiên đúng thông số lắp và đúng tốc độ để quạt về lại lưu lượng thiết kế.

Phục hồi quạt thông gió không đạt lưu lượng

Nếu quạt hút yếu, phương án kỹ thuật thường đi theo thứ tự:

1. Vệ sinh cánh, cửa chớp, lưới.
2. Kiểm tra chiều quay.
3. Đo dòng vận hành, kiểm tra tụ (1 pha).
4. Kiểm tra bạc đạn và độ rơ trục.
5. Đánh giá lại motor (tụt tốc/cuộn dây suy).

Sau khi loại trừ các nguyên nhân cơ khí và điện, thay motor đúng chuẩn mới giải quyết triệt để.

Lựa chọn motor cho quạt lắp mới

Khi lắp mới, nên chọn đồng bộ quạt và motor theo cấu hình nhà xưởng (nguồn điện, thời gian vận hành, môi trường). Tránh chọn motor “dư quá nhiều” vì không tăng hiệu quả tương ứng mà tăng chi phí và rủi ro về điện.

Khi nào nên thay cả cụm quạt thay vì chỉ thay motor?

Nên cân nhắc thay cả cụm khi:

• khung/vỏ quạt mục, rung do kết cấu yếu,
• cánh cong, nứt hoặc mất cân bằng nặng,
• trục/cụm gối đỡ mòn, sửa nhiều lần,
• nhu cầu lưu lượng thay đổi lớn, quạt cũ không còn phù hợp.

Thay đúng cụm quạt đôi khi rẻ hơn tổng chi phí “vá” nhiều hạng mục.

Mua motor quạt thông gió vuông 500×500 ở đâu?

Phú Khang cung cấp motor quạt thông gió 500×500

Phú Khang cung cấp motor thay thế cho các dòng quạt vuông 500×500 theo cấu hình thực tế công trình. Điểm quan trọng là đối chiếu đúng tốc độ, kiểu lắp và kích thước trục để lắp chuẩn, giảm rung và tăng tuổi thọ.

Tư vấn đối chiếu motor và cánh quạt trước khi mua

Để đối chiếu nhanh, Phú Khang cần tối thiểu:

• ảnh tem motor cũ,
• ảnh tổng thể quạt và vị trí lắp,
• thông tin nguồn điện (220V/380V),
• nhu cầu vận hành (chạy liên tục hay theo ca),
• môi trường (bụi/ẩm/nhiệt).

Nếu quạt truyền động gián tiếp, vui lòng cung cấp thêm thông số puly và dây đai.

Báo giá motor và số lượng cho nhà xưởng

Với đơn hàng nhà xưởng, nên lập danh sách theo từng vị trí: công suất, tốc độ, điện áp, kiểu lắp, tình trạng hiện tại. Làm như vậy báo giá sẽ nhanh và đúng, đồng thời chuẩn hóa được vật tư dự phòng.

Chính sách bảo hành và giao hàng

Khi nhận hàng cần:

• kiểm tra tem, thông số, tình trạng hộp cực,
• chạy thử, kiểm tra dòng và chiều quay,
• lưu lại thông tin lắp đặt để bảo hành và bảo trì định kỳ.

Phú Khang có thể hỗ trợ hướng dẫn lắp đặt đúng kỹ thuật để motor chạy êm và bền.

Câu hỏi thường gặp về motor quạt thông gió 500×500

Motor quạt 500×500 có thể thay cho mọi quạt cùng kích thước không?

Không. Khung 500×500 chỉ là kích thước vỏ. Motor còn phụ thuộc tốc độ, công suất, kiểu lắp, phi trục, kiểu truyền động và tải thực tế. Thay “đúng khung” nhưng sai tốc độ có thể làm quạt hút yếu hoặc quá tải.

Có thể tăng công suất motor để quạt chạy mạnh hơn không?

Không nên tăng công suất theo cảm tính. Lưu lượng phụ thuộc chủ yếu vào tốc độ và đặc tính cánh. Nếu tăng công suất nhưng tốc độ không đổi thì lưu lượng không tăng nhiều. Nếu tăng tốc (đổi motor 2 cực thay 4 cực hoặc tăng tần số qua biến tần) thì tải tăng nhanh, có thể gây quá dòng, rung mạnh và hư cánh/trục.

Motor quay sai chiều có ảnh hưởng đến lưu lượng gió không?

Có. Quay sai chiều thường làm lưu lượng giảm rất rõ và tiếng gió khác thường. Với một số cánh, quay ngược còn làm tăng rung và nóng motor. Khi thay motor, luôn chạy thử kiểm tra chiều quay trước khi bàn giao.

Vì sao thay motor mới nhưng quạt vẫn hút yếu?

Một số nguyên nhân kỹ thuật hay gặp:

• Cánh, cửa chớp, lưới bám bụi gây cản.
• Quạt quay sai chiều.
• Đường gió bị nghẹt hoặc bố trí hút/xả không đúng (tạo hồi lưu).
• Chọn sai tốc độ (2 cực/4 cực).
• Truyền động gián tiếp bị trượt dây, puly mòn.

Cần kiểm tra theo trình tự, không nên đổ lỗi ngay cho motor.

Khi thay motor có cần thay luôn vòng bi hoặc tụ điện không?

• Nếu thay cả motor mới: vòng bi đã nằm trong motor mới, không cần thay riêng.
• Nếu chỉ sửa motor cũ: nên thay bạc đạn khi đã phát tiếng ồn hoặc rơ.
• Với motor 1 pha: tụ là linh kiện hao mòn, nên kiểm tra trị số và thay khi tụ phồng, rò, hoặc quạt khởi động yếu.

Làm sao kiểm tra motor phù hợp trước khi đặt mua?

Cách chắc nhất:

• chụp rõ tem motor cũ,
• đo phi trục và kiểu lắp,
• xác định nguồn điện và tốc độ,
• cung cấp hình ảnh quạt và cấu hình truyền động.

Nếu cần đối chiếu nhanh theo hiện trạng, Phú Khang có thể hỗ trợ kiểm tra thông số để chọn motor phù hợp, lắp chuẩn và vận hành ổn định.
