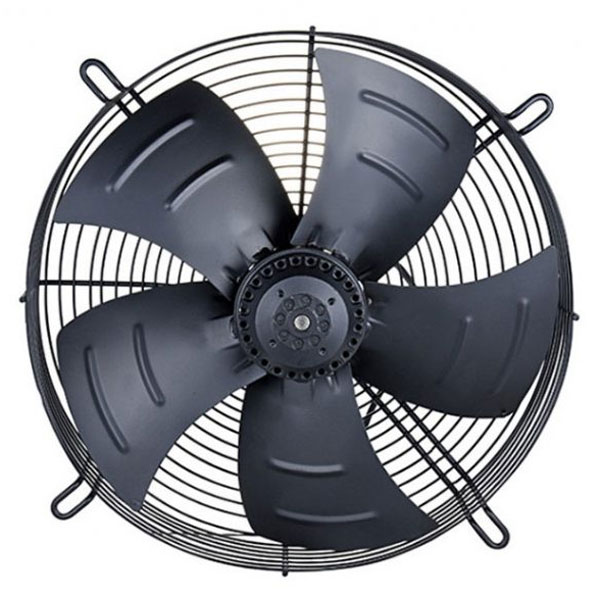

Quạt giải nhiệt dàn nóng 4D-500S

Quạt giải nhiệt dàn nóng 4D-500S là dòng quạt hướng trục chuyên dùng để cưỡng bức lưu lượng gió qua dàn ngưng, giúp dàn nóng xả nhiệt ổn định khi máy lạnh hoặc hệ thống lạnh làm việc tải cao. Nếu chọn đúng model, đúng đường kính cánh và đúng lưu lượng, quạt sẽ kéo nhiệt độ ngưng tụ về mức hợp lý, giảm dòng máy nén và hạn chế tình trạng báo lỗi quá nhiệt trong những ngày nắng nóng.

Bài viết này tổng hợp theo góc nhìn kỹ thuật, tập trung vào cách hiểu đúng về 4D-500S, thông số cần quan tâm, nguyên lý làm việc, ứng dụng thực tế và hướng dẫn lắp đặt – bảo dưỡng để hệ thống chạy bền.

Quạt giải nhiệt dàn nónglà gì?

Quạt giải nhiệt dàn nóng 4D-500S là quạt hướng trục đường kính cánh khoảng 500 mm, lắp trực tiếp trên miệng chụp quạt (fan shroud) hoặc khung dàn nóng/dàn ngưng. Quạt có nhiệm vụ hút hoặc thổi không khí qua lá tản nhiệt của dàn ngưng để đẩy nhiệt ra môi trường.

Trong thực tế thi công, 4D-500S thường được chọn khi:

• Dàn nóng đặt trên mái, khu vực ít gió tự nhiên.
• Dàn ngưng giải nhiệt gió chạy liên tục trong nhà xưởng.
• Hệ thống có tải lạnh thay đổi lớn, cần giữ áp suất ngưng tụ ổn định.

Vai trò của quạt trong hệ thống giải nhiệt dàn nóng

Với dàn ngưng giải nhiệt gió, hiệu quả xả nhiệt phụ thuộc chủ yếu vào 3 yếu tố: diện tích trao đổi nhiệt, độ sạch của lá tản nhiệt và lưu lượng gió đi qua dàn.

Khi lưu lượng gió thiếu hoặc bị cản trở, nhiệt độ ngưng tụ tăng lên kéo theo:

• Áp suất đầu đẩy tăng, máy nén làm việc nặng.
• Dòng điện tăng, dễ nóng motor và giảm tuổi thọ.
• Hệ thống giảm công suất lạnh, lâu đạt nhiệt độ.
• Tăng nguy cơ ngắt bảo vệ cao áp.

Quạt tản nhiệt dàn nóng vì vậy không chỉ “thổi gió”, mà là phần quyết định để hệ thống lạnh vận hành đúng thiết kế.

4D-500S phù hợp với những hệ thống nào?

Quạt dàn nóng công nghiệp 4D-500S phù hợp với:

• Dàn nóng điều hòa dạng rời, cụm dàn nóng đặt mái.
• Dàn ngưng giải nhiệt gió cho kho lạnh, tủ đông, cụm máy nén.
• Dàn trao đổi nhiệt trong nhà xưởng cần quạt hướng trục dàn nóng để cưỡng bức gió.
• Một số ứng dụng thay thế quạt cũ cùng kích thước khung lắp và thông số tương đương.

Quan trọng: phù hợp hay không không nằm ở tên model, mà nằm ở lưu lượng gió, áp suất tĩnh cần vượt qua và kích thước lắp đặt.

Khi nào cần sử dụng quạt giải nhiệt dàn nóng?

Nên xem xét bổ sung hoặc thay quạt làm mát dàn nóng khi có các dấu hiệu:

• Dàn nóng thường xuyên quá nhiệt, ngắt cao áp dù đã vệ sinh.
• Dàn ngưng nóng bất thường, khí nóng xả ra yếu.
• Quạt cũ kêu to, rung, chậm vòng tua, motor nóng.
• Dàn nóng lắp ở vị trí bị quẩn gió, khoảng hở xả gió kém.

Thông số kỹ thuật quạt giải nhiệt dàn nóng 4D-500S

Đặc điểm nổi bật của quạt 4D-500S

Thiết kế phù hợp cho hệ thống dàn nóng

4D-500S là quạt hướng trục, ưu điểm là lưu lượng lớn, kết cấu gọn, dễ bố trí lên khung dàn ngưng. Khi lắp đúng chụp quạt và đúng khoảng cách đến dàn, luồng gió sẽ phủ đều bề mặt lá tản nhiệt, tránh tình trạng “đi tắt” ở một góc.

Khả năng tạo lưu lượng gió ổn định

Trong giải nhiệt dàn nóng, điều cần nhất không phải là gió “mạnh lúc đầu”, mà là lưu lượng ổn định khi chạy lâu, kể cả khi nhiệt độ môi trường cao. Quạt giải nhiệt máy lạnh 4D-500S khi dùng motor đúng tải, dây điện đúng tiết diện và tụ đúng trị số (với loại 1 pha) sẽ giữ vòng tua ổn, giúp hệ thống chạy ổn định.

Động cơ vận hành bền bỉ

Điểm hay gặp ở quạt dàn nóng là motor làm việc liên tục, nhiệt từ dàn ngưng hắt ra, cộng thêm bụi bẩn làm motor dễ quá nhiệt nếu thông gió kém. Với cấu hình đúng, quạt có thể vận hành dài giờ, phù hợp các hệ thống lạnh chạy 24/7 như kho lạnh và nhà xưởng.

Cánh quạt tối ưu khả năng giải nhiệt

Cánh quạt quyết định hiệu suất. Cánh thiết kế đúng góc nâng sẽ tạo lưu lượng cao nhưng vẫn giữ độ ồn ở mức chấp nhận được. Khi thay quạt, không nên chỉ thay “cánh tương tự” vì sai góc cánh có thể làm:

• Gió ra yếu dù motor vẫn chạy.
• Tăng dòng motor, nóng cuộn dây.
• Rung và ồn do mất cân bằng.

Kết cấu chắc chắn, phù hợp vận hành liên tục

Quạt dàn nóng công nghiệp cần khung chắc, lắp đúng điểm bắt, hạn chế rung truyền lên dàn. Rung kéo dài không chỉ ồn mà còn làm lỏng bulông, nứt bệ và giảm tuổi thọ bạc đạn.

Dễ dàng lắp đặt và bảo trì

Ưu điểm của quạt hướng trục dàn nóng là thao tác thay thế nhanh, chỉ cần đảm bảo đúng chiều gió, đúng hướng quay và cố định chắc chắn. Bảo trì chủ yếu là vệ sinh, kiểm tra điện và theo dõi độ rung/độ ồn.

Quạt 4D-500S hoạt động như thế nào?

Nguyên lý giải nhiệt dàn nóng

Dàn nóng (dàn ngưng) nhận môi chất nóng cao áp từ máy nén. Nhiệt được truyền qua ống đồng và lá nhôm ra không khí. Quạt làm mát dàn ngưng tạo dòng không khí đi qua lá tản nhiệt để mang nhiệt ra ngoài.

Nếu không có quạt hoặc gió không đủ, hệ số truyền nhiệt giảm mạnh, áp suất ngưng tụ tăng, kéo theo toàn bộ hệ thống “đuối”.

Vai trò của luồng gió đối với dàn ngưng

Luồng gió tác động trực tiếp đến:

• Chênh nhiệt giữa dàn và môi trường.
• Độ đồng đều nhiệt độ trên bề mặt dàn.
• Khả năng xả nhiệt khi môi trường nóng và ẩm.

Luồng gió đều và đủ lưu lượng giúp dàn ngưng làm việc đúng thiết kế, giữ áp suất đầu đẩy ổn định.

Quạt hỗ trợ quá trình trao đổi nhiệt ra sao?

Về kỹ thuật, quạt tăng vận tốc không khí qua dàn, làm mỏng lớp ranh giới (boundary layer) bám trên bề mặt lá tản nhiệt. Lớp ranh giới mỏng thì nhiệt truyền ra không khí nhanh hơn. Nhờ đó, cùng một dàn, nhưng khi quạt chạy đúng lưu lượng, nhiệt độ ngưng tụ có thể giảm rõ rệt.

Các yếu tố ảnh hưởng đến hiệu quả giải nhiệt

Các yếu tố hay bị bỏ qua khi lắp quạt giải nhiệt hệ thống lạnh:

• Khoảng hở hút gió: quá sát tường hoặc bị che chắn.
• Đường xả gió: gió nóng quẩn lại hút vào dàn.
• Chụp quạt: lắp sai tâm làm gió không đều.
• Độ sạch lá nhôm: bẩn làm tăng trở lực, giảm gió.
• Điện áp thấp: motor giảm vòng tua, lưu lượng giảm.

Ứng dụng của quạt giải nhiệt dàn nóng 4D-500S

Giải nhiệt cho hệ thống điều hòa

Ở các dàn nóng đặt mái, đặt ban công kín hoặc khu kỹ thuật nóng, quạt tản nhiệt dàn nóng đóng vai trò quyết định để tránh lỗi quá nhiệt, nhất là vào khung giờ trưa.

Giải nhiệt cho hệ thống lạnh công nghiệp

Kho lạnh, cụm máy nén, hệ thống lạnh dùng dàn ngưng gió chạy liên tục yêu cầu quạt bền, ổn định. 4D-500S thường được dùng trong các cụm dàn nhỏ – trung, hoặc lắp theo cụm nhiều quạt tùy tải.

Sử dụng cho dàn ngưng và dàn nóng

Quạt làm mát dàn nóng có thể lắp ở:

• Dàn nóng điều hòa.
• Dàn ngưng giải nhiệt gió.
• Các cụm trao đổi nhiệt cần cưỡng bức gió qua coil.

Ứng dụng trong kho lạnh và hệ thống bảo quản

Với kho lạnh, dàn ngưng thường đặt ngoài trời, chịu bụi và thời tiết. Quạt phải chịu được vận hành liên tục, dễ vệ sinh và thay thế nhanh để không ảnh hưởng chuỗi lạnh.

Ứng dụng tại nhà xưởng, nhà máy và công trình

Nhà xưởng có nhiệt độ môi trường cao, thông gió kém, dàn nóng dễ bị “ngộp”. Quạt giải nhiệt dàn nóng đúng lưu lượng sẽ giúp hệ thống chạy ổn, tránh tăng chi phí điện do áp suất ngưng tụ cao.

Ưu điểm của quạt giải nhiệt dàn nóng 4D-500S

Tăng khả năng trao đổi nhiệt của dàn nóng

Khi lưu lượng gió đủ, dàn ngưng xả nhiệt tốt hơn, giảm áp suất đầu đẩy. Hiệu ứng thực tế thấy rõ là máy nén chạy “nhẹ”, ít nóng và ít ngắt bảo vệ.

Hỗ trợ hệ thống lạnh vận hành ổn định

Hệ thống ổn định nghĩa là áp suất, nhiệt độ và dòng điện nằm trong dải an toàn. Quạt giải nhiệt dàn nóng là một trong những thành phần giúp ổn định các thông số này, đặc biệt ở môi trường nóng.

Khả năng hoạt động trong thời gian dài

4D-500S phù hợp các hệ thống chạy dài giờ, miễn là lắp đúng kỹ thuật và bảo trì định kỳ.

Thiết kế phù hợp với nhiều hệ thống

Cùng một đường kính cánh, quạt có thể ứng dụng cho nhiều kiểu dàn khác nhau, miễn đạt yêu cầu lưu lượng và áp suất. Đây là lý do model 500 mm thường được dùng phổ biến.

Thuận tiện lắp đặt, kiểm tra và bảo dưỡng

Việc kiểm tra quạt chủ yếu dựa trên: độ rung, độ ồn, dòng điện motor, nhiệt motor và tình trạng cánh – lưới bảo vệ.

Quạt 4D-500S giá bao nhiêu?

Giá quạt giải nhiệt dàn nóng 4D-500S

Giá quạt 4D-500S thường phụ thuộc cấu hình điện áp, loại motor, vật liệu cánh/khung và số lượng đặt. Để báo đúng, Phú Khang cần nắm thông tin dàn ngưng/dàn nóng và điều kiện lắp.

Những yếu tố ảnh hưởng đến giá sản phẩm

Các yếu tố làm giá thay đổi nhiều nhất:

• Điện áp 220 V hay 380 V.
• Công suất motor và chuẩn cách điện.
• Yêu cầu lưu lượng/áp suất (cánh và motor khác nhau).
• Phụ kiện đi kèm: lưới, chụp quạt, chân đế, tụ.

Giá sản phẩm và chi phí vận chuyển

Chi phí vận chuyển phụ thuộc kích thước đóng gói và số lượng. Với đơn công trình, Phú Khang có thể gom hàng theo tuyến để tối ưu phí.

Chính sách giá khi mua số lượng lớn

Với đơn số lượng lớn hoặc dự án thay đồng loạt, giá sẽ tính theo cấu hình chốt và tiến độ giao.

Nhận báo giá 4D-500S theo nhu cầu thực tế

Để nhận báo giá đúng và nhanh, nên chuẩn bị:

• Kích thước miệng chụp/quy cách lắp.
• Điện áp sử dụng tại công trình.
• Yêu cầu lưu lượng hoặc công suất hệ thống.
• Môi trường: ngoài trời, gần biển, nhiều bụi.

Cách lựa chọn quạt giải nhiệt phù hợp cho dàn nóng

Xác định lưu lượng gió cần thiết

Cách làm thực tế:

• Nếu là thay quạt đúng chuẩn: lấy thông số quạt cũ (đường kính, tốc độ, công suất, lưu lượng) và kiểm tra nguyên nhân hư.
• Nếu là thiết kế mới: dựa theo tải nhiệt của dàn ngưng, diện tích coil và chênh nhiệt cho phép.

Không nên chọn theo cảm tính “càng mạnh càng tốt”, vì quạt quá mạnh có thể gây ồn, rung và tăng điện năng, trong khi hiệu quả không tăng tương ứng nếu dàn/đường gió bị nghẹt.

Lựa chọn theo kích thước dàn nóng

Đường kính cánh cần phù hợp miệng chụp và bề mặt coil. Quạt nhỏ quá tạo vùng chết gió; quạt lớn quá dễ cạ chụp, ồn và nguy hiểm.

Lựa chọn theo điện áp và công suất

Điện áp sai sẽ dẫn đến không chạy hoặc chạy yếu. Công suất motor phải đủ để vượt trở lực thực tế. Nếu motor thiếu tải, quạt vẫn quay nhưng gió không đạt, dòng tăng và nóng nhanh.

Kiểm tra áp suất và trở lực hệ thống

Các hạng mục làm tăng trở lực:

• Lưới bảo vệ dày.
• Chụp quạt thiết kế sai, khe hở quá lớn.
• Không gian hút/xả gió bị bó hẹp.

Khi trở lực tăng, quạt cần áp suất tĩnh cao hơn để giữ lưu lượng.

Xác định vị trí và phương án lắp đặt

Lắp quạt giải nhiệt dàn nóng hiệu quả cần đảm bảo:

• Gió nóng xả ra không bị hồi lưu.
• Có khoảng không hút gió tươi.
• Dàn nóng không đặt sát tường/giếng trời kín.

Hướng dẫn lắp đặt và bảo dưỡng quạt 4D-500S

Kiểm tra quạt trước khi lắp đặt

Trước khi lên dàn:

• Quay thử cánh, kiểm tra có cạ vỏ/chụp.
• Kiểm tra tụ (với quạt 1 pha), dây điện, cos.
• Siết lại bulông, kiểm tra độ đồng tâm.

Lắp đặt đúng chiều gió

Sai chiều gió là lỗi phổ biến nhất khi thay quạt. Cần xác định dàn yêu cầu hút hay thổi:

• Dàn ngưng đặt ngoài trời thường cần hút gió qua coil và thổi ra phía trên.
• Một số bố trí đặc biệt cần thổi ngang, phải theo thiết kế đường gió.

Kiểm tra độ chắc chắn của hệ thống

Cố định quạt và chụp chắc chắn, dùng đệm chống rung khi cần. Sau lắp, chạy thử và kiểm tra:

• Độ rung tại khung.
• Độ ồn bất thường.
• Dòng điện motor so với định mức.

Vệ sinh cánh quạt và dàn nóng định kỳ

Chu kỳ khuyến nghị:

• Môi trường bụi nhẹ: 2–3 tháng/lần.
• Nhà xưởng bụi nhiều, dầu mỡ: 3–4 tuần/lần.

Vệ sinh đúng cách giúp giảm trở lực, tăng gió và giảm tải motor.

Kiểm tra động cơ và hệ thống điện

Các điểm cần kiểm tra:

• Điện áp cấp khi tải cao.
• Nhiệt motor sau 30–60 phút chạy.
• Tụ quạt 1 pha (yếu tụ làm quạt chậm, nóng).
• Tiếp điểm, domino, độ chặt của cos.

Những dấu hiệu cần bảo dưỡng hoặc thay thế

Nên xử lý sớm khi có:

• Rung tăng dần, kêu rít bạc đạn.
• Quạt chạy chậm, nóng motor, hay nhảy CB.
• Cánh nứt, cong, mất cân bằng.
• Dàn nóng nóng bất thường dù đã vệ sinh.

Mua quạt giải nhiệt dàn nóng 4D-500S ở đâu?

Lý do nên mua 4D-500S tại Phú Khang

Phú Khang tập trung vào giải pháp kỹ thuật cho hệ thống lạnh, vì vậy khi báo quạt không chỉ báo “một cái quạt”, mà sẽ đối chiếu theo điều kiện lắp và tải để chọn đúng lưu lượng – áp suất, tránh mua nhầm chạy không hiệu quả.

Cam kết sản phẩm đúng thông số

Khi xuất hàng, Phú Khang chốt rõ thông số điện áp, công suất, kích thước lắp và hướng quay để lắp lên dàn không phải chỉnh sửa nhiều.

Chính sách bảo hành

Quạt 4D-500S bảo hành 12 tháng theo điều kiện sử dụng và lắp đặt đúng kỹ thuật.

Hỗ trợ tư vấn kỹ thuật và lựa chọn quạt

Nếu công trình đang gặp tình trạng dàn nóng quá nhiệt, Phú Khang có thể hỗ trợ kiểm tra nguyên nhân thường gặp như hồi lưu gió nóng, thiếu khoảng hút gió, dàn bẩn, quạt chạy sai chiều hoặc chọn sai áp suất.

Giao hàng và hỗ trợ cho công trình

Hàng có thể giao theo tiến độ công trình, hỗ trợ đóng gói phù hợp để hạn chế móp cánh và biến dạng khung trong vận chuyển.

Câu hỏi thường gặp về quạt giải nhiệt dàn nóng 4D-500S

Quạt 4D-500S dùng để làm gì?

Dùng để tạo lưu lượng gió cưỡng bức qua dàn ngưng/dàn nóng nhằm xả nhiệt ra môi trường, giúp hệ thống lạnh ổn định và hạn chế quá nhiệt.

4D-500S có phù hợp với dàn nóng công nghiệp không?

Có, nếu thông số lưu lượng – áp suất và kiểu lắp phù hợp. Với dàn lớn, thường sẽ dùng nhiều quạt 4D-500S theo cụm hoặc chọn dòng công suất lớn hơn tùy thiết kế.

Quạt 4D-500S có thể hoạt động liên tục không?

Có thể chạy liên tục nếu:

• Motor đúng tải và thông gió tốt.
• Điện áp ổn định.
• Dàn và cánh được vệ sinh định kỳ.

Cần dựa vào thông số nào để chọn quạt cho dàn nóng?

Tối thiểu cần 5 thông số:

• Đường kính cánh và kích thước lắp.
• Lưu lượng gió.
• Áp suất tĩnh cần vượt qua.
• Điện áp.
• Công suất và tốc độ quay.

Quạt 4D-500S lắp đặt như thế nào?

Lắp đúng tâm chụp quạt, đúng chiều gió, siết chặt bulông, đi dây gọn, chạy thử đo dòng và kiểm tra rung/ồn. Với quạt 1 pha, cần dùng tụ đúng trị số.

Bao lâu nên vệ sinh và bảo dưỡng quạt?

Tùy môi trường:

• 2–3 tháng/lần cho môi trường sạch.
• 3–4 tuần/lần cho môi trường bụi, dầu mỡ.

Quạt 4D-500S được bảo hành bao lâu?

Bảo hành 12 tháng.

Mua quạt 4D-500S ở đâu uy tín?

Nên chọn nơi có tư vấn kỹ thuật theo dàn ngưng thực tế và chốt rõ thông số trước khi giao hàng. Phú Khang là lựa chọn phù hợp khi cần tư vấn đúng tải và đúng điều kiện lắp.
