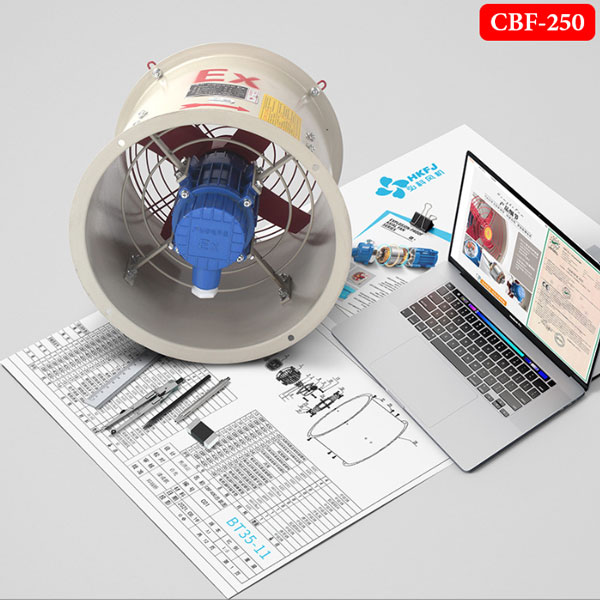

Quạt hướng trục phòng nổ CBF-250 là giải pháp thông gió an toàn cho môi trường có nguy cơ cháy nổ như kho hóa chất, xưởng sơn, hầm kỹ thuật. Thiết kế hướng trục tối ưu lưu lượng gió, giúp hút thải khí nóng – mùi – hơi dung môi nhanh, giảm tích tụ hỗn hợp dễ bắt lửa. Chọn CBF-250 để nâng chuẩn an toàn, vận hành ổn định và yên tâm ngay từ lần lắp đặt đầu tiên.
Quạt hướng trục phòng nổ CBF-250 là gì?
Quạt hướng trục phòng nổ CBF-250 là quạt hướng trục có đường kính danh nghĩa 250 mm, được thiết kế để vận hành an toàn trong môi trường có nguy cơ cháy nổ. Khác với quạt thường chỉ tối ưu lưu lượng, quạt phòng nổ phải kiểm soát chặt nguồn phát tia lửa và nguồn nhiệt: từ vật liệu cánh, khe hở cơ khí, hộp đấu điện, đến kiểu motor và cấp bảo vệ.
Nguyên lý chống phát sinh tia lửa
Về bản chất, “phòng nổ” trong thông gió thường nhắm đến việc giảm khả năng tạo tia lửa và ngăn nguồn đánh lửa tiếp xúc với môi trường nguy hiểm:
- Giảm nguy cơ tia lửa cơ khí: tối ưu khe hở giữa cánh và vỏ, cân bằng động cánh, dùng vật liệu/chi tiết hạn chế ma sát khi có rung lắc; lưới bảo vệ giúp hạn chế dị vật rơi vào vùng quay.
- Kiểm soát nguồn nhiệt: motor phù hợp, ổ bi chất lượng, thông gió motor tốt; hạn chế quá tải kéo dài.
- Hộp đấu điện an toàn: hộp đấu điện kiểu phòng nổ hoặc có cấu tạo kín phù hợp tiêu chuẩn, gioăng làm kín, đầu cáp phù hợp.
Lưu ý thực tế: quạt phòng nổ là một mắt xích trong tổng thể an toàn khu vực nguy hiểm. Việc lựa chọn đúng cấp chống nổ và lắp đặt đúng kỹ thuật quan trọng không kém bản thân chiếc quạt.
Thông số kỹ thuật quạt hướng trục phòng nổ CBF-250
Thông số cụ thể của quạt hướng trục phòng nổ CBF-250 có thể khác nhau theo hãng (độ dày vỏ, loại cánh, cấp motor, 1 pha/3 pha).
| Thông số | Giá trị |
| Thương hiệu | Maya Fan |
| Điện áp | 220V |
| Công suất | 120W |
| Tốc độ quay | 1450 vòng/phút |
| Kích thước cánh | 250mm |
| Lưu lượng gió | 1.230m³/h |
| Kích thước khung | 300mm |
| Bảo hành | 12 tháng |

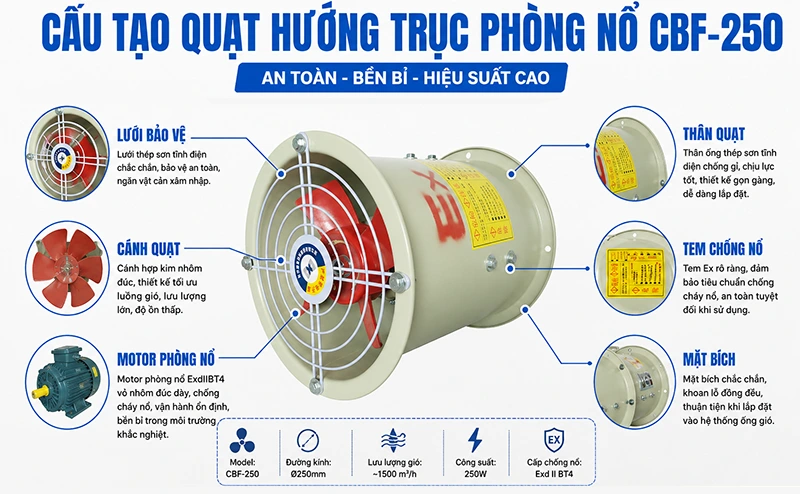

Cấu tạo quạt hướng trục phòng nổ Maya Fan CBF-250
Một bộ quạt hướng trục chống cháy nổ CBF-250 đúng chuẩn thường gồm các cụm chính dưới đây.
Thân quạt
Thân (vỏ) là ống gió ngắn hoặc ống quạt, có độ cứng để giữ đồng tâm giữa cánh và vỏ. Vỏ chắc giúp giảm rung và giữ khe hở ổn định, hạn chế cọ xát khi vận hành lâu ngày.
Cánh quạt
Cánh hướng trục tạo lưu lượng lớn theo trục. Cánh thường được cân bằng động để giảm rung. Vật liệu cánh và bề mặt hoàn thiện ảnh hưởng trực tiếp tới nguy cơ phát tia lửa khi có va quệt/dị vật.

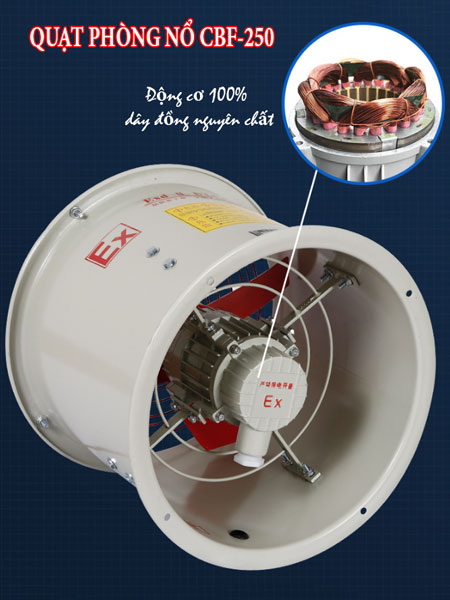

Motor chống cháy nổ
Đây là phần “đắt giá” nhất. Motor dùng trong khu vực nguy hiểm cần phù hợp phân vùng và môi trường (khí/bụi). Ưu tiên motor có hồ sơ rõ ràng: mã chống nổ, cấp nhiệt, cấp bảo vệ.
Lưới bảo vệ
Lưới bảo vệ 2 đầu (tùy kiểu) giúp:
- Chống dị vật rơi vào vùng quay
- Giảm nguy cơ tiếp xúc trực tiếp khi bảo trì
- Giữ an toàn cơ khí cho người vận hành
Chân đế hoặc tai treo
Quạt hướng trục phòng nổ CBF-250 có thể thiết kế dạng chân đế (đặt sàn/khung) hoặc tai treo (treo trần, treo khung). Kết cấu giá đỡ quyết định độ rung và tuổi thọ ổ bi.
Hộp đấu điện chống cháy nổ
Hộp đấu điện cần kín, chắc, có gioăng, cọc đấu chắc chắn và đầu cáp phù hợp. Trong môi trường dung môi/ẩm, hộp đấu điện kém sẽ gây oxy hóa, lỏng cọc, tăng điện trở tiếp xúc và sinh nhiệt.
Sơn chống ăn mòn
Sơn/hoàn thiện bề mặt giúp quạt làm việc tốt trong môi trường hóa chất, hơi muối, ẩm. Nếu dùng trong nhà máy hóa chất hoặc kho dung môi, nên ưu tiên lớp sơn chống ăn mòn và vật liệu phù hợp.
Nguyên lý hoạt động của quạt hướng trục phòng nổ CBF-250
Cách tạo lưu lượng gió
Khi motor quay, cánh tạo chênh áp nhỏ và đẩy không khí đi theo trục. Vì là quạt hướng trục, ưu điểm là:
- Lưu lượng lớn
- Kết cấu gọn
- Phù hợp thông gió tổng thể, cấp/hút khí cục bộ qua ống ngắn
Cơ chế chống phát tia lửa
Quạt phòng nổ không phải “tạo ra gió đặc biệt”, mà là kiểm soát rủi ro đánh lửa:
- Hạn chế va chạm cánh-vỏ nhờ kết cấu cứng, cân bằng động
- Giảm nguy cơ dị vật lọt vào nhờ lưới
- Motor và hộp điện phù hợp tiêu chuẩn khu vực nguy hiểm
- Lắp đặt đúng: không để quạt rung, lệch tâm, cạ, hoặc kéo quá tải
Khả năng vận hành liên tục
CBF-250 có thể chạy liên tục nếu:
- Chọn đúng công suất theo trở lực hệ thống
- Nguồn điện ổn định, đấu dây đúng
- Ổ bi và cân bằng cánh tốt
- Môi trường không vượt giới hạn nhiệt/ăn mòn của thiết bị
Điểm kỹ thuật hay bị bỏ qua: cùng một chiếc quạt, nếu lắp vào hệ ống dài làm tăng tải, motor sẽ nóng hơn rõ rệt và tuổi thọ giảm nhanh.
Ưu điểm nổi bật của quạt hướng trục phòng nổ CBF-250
An toàn trong môi trường cháy nổ
Thiết kế hướng tới giảm nguồn phát tia lửa và sinh nhiệt, phù hợp vận hành tại nơi có hơi dung môi, khí gas hoặc bụi dễ cháy khi được chọn đúng cấp chống nổ.
Lưu lượng gió lớn
Quạt hướng trục 250 cho lưu lượng tốt trong dải áp thấp đến trung bình, phù hợp thông gió nhà xưởng, cấp khí tươi, hút khí thải.
Tiết kiệm điện
Với cùng nhu cầu thông gió áp thấp, quạt hút công nghiệp này thường có hiệu suất tốt hơn so với giải pháp dùng quạt ly tâm “quá dư áp”.
Độ bền cao
Vỏ cứng, cánh cân bằng, motor đúng chuẩn và lớp sơn phù hợp giúp quạt chịu được môi trường công nghiệp.
Dễ lắp đặt
Kết cấu gọn, có thể gắn tường, nối ống hoặc treo; phù hợp nâng cấp hệ thống hiện hữu.
Bảo trì đơn giản
Chủ yếu là kiểm tra rung/ồn, siết lại bulông, vệ sinh cánh–lưới, kiểm tra nhiệt motor và hộp đấu điện.
Chi phí sử dụng thấp
Khi chọn đúng điểm làm việc (lưu lượng–cột áp), quạt chạy “nhẹ”, ít nóng, ít hỏng vặt và giảm chi phí điện/bảo trì.
Ứng dụng của quạt hướng trục phòng nổ CBF-250
CBF-250 thường được dùng cho thông gió, hút khí thải, cấp khí tại:
Nhà máy hóa chất
Hút hơi hóa chất, cấp khí thay thế để giảm nồng độ hơi dễ cháy.
Kho xăng dầu
Thông gió chống tích tụ hơi xăng/dầu ở khu vực chứa, khu vực rót.
Trạm cấp phát nhiên liệu
Hút khí cục bộ tại khu vực có nguy cơ phát tán hơi nhiên liệu.
Xưởng sơn
Hút hơi dung môi, giảm mùi và giảm nguy cơ cháy nổ nếu hệ thống được thiết kế đúng.
Nhà máy khí gas
Thông gió khu vực nạp/chiết, phòng máy, khu vực van–ống.
Hầm mỏ
Thông gió cục bộ ở các khu vực có khí và bụi, tùy yêu cầu tiêu chuẩn.
Nhà máy dược phẩm
Một số khu vực có dung môi/ethanol cần thông gió an toàn.
Kho dung môi
Hút và luân chuyển không khí để hạn chế tích tụ hơi.
Khu vực chứa hóa chất dễ bay hơi
Cấp/hút khí để duy trì nồng độ dưới ngưỡng nguy hiểm.
Phòng sản xuất pin, lithium
Một số công đoạn có dung môi và yêu cầu kiểm soát hơi, cần thiết bị phù hợp phân vùng.
Hướng dẫn lắp đặt quạt hướng trục phòng nổ CBF-250
Lắp trên tường
- Gia cố khung tường chắc, tránh rung
- Dùng gioăng/đệm giảm rung nếu cần
- Bố trí hướng gió đúng mục tiêu hút/thổi
- Nếu xuyên tường, xử lý kín khít để tránh rò khí ngoài ý muốn
Lắp trong đường ống
- Chọn đúng đường kính ống và mặt bích/khớp nối
- Tránh lắp ngay sau co gấp; nên có đoạn ống thẳng trước/sau quạt để dòng gió ổn định
- Kiểm soát tổn thất áp: hạn chế co 90° liên tiếp, tránh thu đột ngột
Lắp treo
- Dùng ty treo và bệ đỡ đủ cứng
- Bố trí giảm rung để hạn chế truyền rung lên kết cấu
- Đảm bảo khoảng không để bảo trì motor và hộp điện
Khoảng cách an toàn
- Không đặt miệng hút quá sát tường/vật cản; tránh làm tăng xoáy và ồn
- Không để vật liệu dễ cháy tích tụ gần miệng hút/thổi
- Bố trí sao cho đường gió không thổi trực tiếp vào nguồn nhiệt/ngọn lửa
Đấu điện đúng kỹ thuật
- Dùng dây, ống luồn, đầu cáp phù hợp môi trường và tiêu chuẩn khu vực nguy hiểm
- Siết cọc chắc, chống lỏng do rung
- Nối đất đầy đủ
- Kiểm tra chiều quay (đúng hướng gió) trước khi đưa vào vận hành chính thức
Những lỗi thường gặp và cách khắc phục
Quạt không chạy
Nguyên nhân thường gặp: mất nguồn, sai đấu dây, CB nhảy do quá tải, kẹt cánh do dị vật.
Cách xử lý: kiểm tra nguồn/CB, đo dòng, kiểm tra cơ khí vùng cánh, kiểm tra hộp đấu điện và đầu cáp.
Motor nóng
Nguyên nhân: quá tải do trở lực lớn, điện áp thấp, thông gió kém, ổ bi khô.
Cách xử lý: đo dòng so với định mức, kiểm tra trở lực đường ống/cửa gió, vệ sinh, kiểm tra ổ bi; nếu chạy lâu ở tải cao cần cân nhắc tăng cột áp hoặc thay cấu hình.
Rung mạnh
Nguyên nhân: lắp lệch, bệ yếu, cánh bám bụi lệch, cánh cong, ổ bi mòn.
Cách xử lý: gia cố bệ, cân chỉnh đồng tâm, vệ sinh cánh, kiểm tra/cân bằng lại cánh và thay ổ bi nếu cần.
Tiếng ồn lớn
Nguyên nhân: gió xoáy do lắp gần vật cản, đường ống thu đột ngột, cánh bám bẩn, rung.
Cách xử lý: bố trí lại đoạn ống thẳng, giảm cản, vệ sinh, lắp giảm rung, cân bằng cánh.
Lưu lượng yếu
Nguyên nhân: trở lực vượt thiết kế, rò rỉ ống, cửa gió quá nhỏ, lưới lọc bẩn.
Cách xử lý: kiểm tra tổn thất áp, kiểm tra rò rỉ, vệ sinh lưới/lọc, tăng tiết diện cửa gió hoặc tối ưu tuyến ống.
Mất cân bằng cánh
Nguyên nhân: bám bụi không đều, va chạm, lắp cánh sai.
Cách xử lý: vệ sinh, kiểm tra cánh, cân bằng động lại; không nên tiếp tục vận hành khi rung vượt mức.
Báo giá quạt hướng trục phòng nổ CBF-250 mới nhất
Giá quạt hướng trục phòng nổ CBF-250 được Phú Khang cung cấp 2.280.000đ. phụ thuộc nhiều vào cấu hình và tiêu chuẩn đi kèm. Để nhận báo giá đúng và không mua nhầm, nên cung cấp tối thiểu: lưu lượng cần, chiều dài ống, số co, môi trường (khí/bụi, loại hóa chất), phân vùng Zone, điện áp, kiểu lắp.
Các yếu tố ảnh hưởng đến giá
- Công suất: công suất càng cao, giá motor và chi phí điện tăng.
- Tiêu chuẩn chống nổ: thiết bị có chứng nhận rõ ràng và đúng phân vùng thường giá cao hơn.
- Chất liệu: vật liệu vỏ/cánh, lớp sơn, chống ăn mòn.
- Nhà sản xuất: độ ổn định chất lượng, hồ sơ kỹ thuật.
- Phụ kiện: mặt bích, tiêu âm, khớp nối mềm, van một chiều, biến tần (nếu được phép dùng trong phân vùng).
Câu hỏi thường gặp (FAQ)
Quạt hướng trục phòng nổ CBF-250 dùng điện áp bao nhiêu?
Tùy cấu hình: có phiên bản 220 V 1 pha và 380 V 3 pha. Khi đặt hàng cần chốt rõ điện áp và tần số nguồn.
Có dùng cho kho xăng dầu không?
Có thể, nhưng bắt buộc chọn đúng cấp chống nổ theo phân vùng và quy định công trình; đồng thời bố trí hệ thống xả khí an toàn.
Có đạt tiêu chuẩn phòng nổ không?
Chỉ kết luận khi có mã chống nổ và chứng nhận tương ứng (ví dụ theo ATEX/IECEx tùy thị trường). Khi mua cần yêu cầu hồ sơ và đối chiếu đúng Zone/Class.
Có thể chạy liên tục 24/24 không?
Có thể nếu quạt được chọn đúng công suất theo trở lực hệ thống và lắp đặt đúng, đồng thời bảo trì định kỳ (vệ sinh, kiểm tra rung, kiểm tra nhiệt motor).
Tuổi thọ trung bình bao nhiêu năm?
Phụ thuộc tải thực tế, môi trường và bảo trì. Trong điều kiện lắp đặt chuẩn, tải không quá cao và vệ sinh định kỳ, quạt có thể vận hành bền nhiều năm; phần thường cần thay trước là ổ bi.
