Quạt hút âm trần nối ống gió SHP-125 là lựa chọn phù hợp khi cần hút mùi, hút ẩm và cấp khí cho không gian kín nhưng vẫn muốn giấu thiết bị trên trần để đảm bảo thẩm mỹ. Từ góc nhìn kỹ thuật, điểm quan trọng nhất của dòng quạt nối ống là khả năng tạo áp để “đẩy” gió đi qua đường ống, co cút và cửa gió mà vẫn giữ được lưu lượng ổn định, đồng thời hạn chế rung ồn truyền ra trần thạch cao.
Bài viết này đi vào đúng những thứ người làm HVAC quan tâm: cấu tạo, thông số, cách lắp đúng, cách dùng tiết kiệm điện và các tình huống hay gặp khi thi công thực tế.
Quạt hút âm trần nối ống gió SHP-125 là gì?
Quạt hút âm trần nối ống gió SHP-125 là loại quạt thông gió dạng âm trần, thân quạt đặt trong khoảng trần kỹ thuật và đấu nối với ống gió tròn đường kính danh nghĩa D125. Quạt thường dùng để:
- Hút mùi phòng vệ sinh, phòng tắm, pantry
- Hút ẩm, chống nấm mốc cho khu vực kín
- Cấp khí tươi hoặc luân chuyển không khí (tùy theo thiết kế hệ thống)
Khác với quạt gắn tường hoặc quạt gắn trần trực tiếp thổi ra ngoài, quạt nối ống phải làm việc với tổn thất áp suất trên đường ống, cửa gió và van một chiều. Vì vậy, kết cấu cánh và động cơ quyết định rất nhiều đến hiệu quả thông gió.
Đặc điểm nổi bật của model SHP-125
- Kích thước họng D125 phổ biến, dễ đồng bộ với ống gió mềm nhôm hoặc ống gió cứng
- Dạng âm trần, giấu thiết bị, chừa lại miệng hút hoặc cửa gió nên nhìn sạch và gọn
- Kết cấu quạt ly tâm (đặc trưng của quạt nối ống) giúp tạo áp tốt hơn loại cánh hướng trục trong cùng điều kiện thi công
- Có thể bố trí giảm rung, ống mềm nối chống rung để hạn chế truyền ồn
Thông số kỹ thuật quạt hút âm trần nối ống gió SHP-125
| Thông số | Giá trị |
| Model | SHP 125 |
| Điện áp | 220V/50Hz |
| Công suất | 45W |
| Lưu lượng gió | 310 m³/h |
| Vận tốc | 2.500 rpm (1 tốc độ) |
| Áp suất | 180 Pa |
| Độ ồn | 30 dB |
| Đường kính ống | 120 mm |
| Bảo hành | 1 năm |
| Tình trạng | Còn hàng |
Cấu tạo quạt hút âm trần nối ống gió SHP-125
Để quạt chạy êm và bền trong môi trường ẩm, cấu tạo phải đảm bảo 3 yếu tố: động cơ ổn định, cánh tạo áp tốt và thân vỏ chống ăn mòn.
Động cơ dây đồng 100% bền bỉ
Động cơ dùng dây đồng giúp chịu tải tốt hơn khi vận hành dài giờ và ít suy giảm mô men khi nhiệt độ tăng. Với quạt nối ống, dòng làm việc có thể tăng nếu đường ống quá dài hoặc cửa gió bị bít, vì vậy động cơ “chịu đòn” tốt là điểm đáng giá.
Khuyến nghị kỹ thuật: lắp đúng điện áp, đúng dây nguồn và có aptomat bảo vệ. Tránh dùng chung ổ cắm lỏng hoặc dây điện quá nhỏ gây sụt áp, vì sụt áp kéo dài sẽ làm nóng động cơ.
Cánh quạt ly tâm lưu lượng lớn
Cánh ly tâm có ưu thế khi phải thắng tổn thất áp trên ống gió. Trong thi công thực tế, chỉ cần thêm 1–2 co 90 độ, cộng thêm lưới chắn và van một chiều là quạt hướng trục đã giảm gió thấy rõ. Quạt ly tâm sẽ ổn định hơn, gió “ra đều” tại miệng hút.
Vỏ quạt thép mạ kẽm chống ăn mòn
Khu vực trần vệ sinh thường ẩm, có hơi hóa chất tẩy rửa, vì vậy vỏ thép mạ kẽm giúp hạn chế rỉ sét. Khi lắp, nên tránh để nước ngưng từ ống lạnh nhỏ xuống thân quạt; nếu có đường ống điều hòa đi chung, nên bố trí máng hứng hoặc bọc cách nhiệt đúng chuẩn.
Họng nối ống gió tiêu chuẩn D125
Họng D125 là kích thước phổ biến, dễ mua ống mềm nhôm, ống nhựa hoặc ống tôn xoắn. Lưu ý chọn kẹp siết (cổ dê) đúng cỡ và dán băng keo nhôm kín mối nối để tránh rò gió và giảm hiệu suất hút.
Hộp đấu điện an toàn
Hộp đấu điện giúp thao tác đấu nối gọn và giảm nguy cơ chạm chập khi đặt trong trần. Khi đấu, cần:
- Kẹp giữ dây (strain relief) để tránh tuột dây do rung
- Bọc đầu cos hoặc domino đúng chuẩn, siết chặt
- Đi dây theo ống gen/ống ruột gà để tránh chuột cắn
Giá treo và chân cố định chắc chắn
Quạt âm trần phải treo vững để không tạo rung lên trần thạch cao. Thực tế thi công nên dùng ty ren M8 hoặc M10, kèm tắc kê nở phù hợp kết cấu trần bê tông. Nếu treo trên khung xương, cần gia cố, không bắt trực tiếp vào xương mỏng.
Bộ giảm rung, giảm tiếng ồn
Rung và ồn thường đến từ 3 nguồn: quạt, truyền rung qua ty treo, và tiếng gió qua cửa gió/ống. Giải pháp tốt gồm:
- Đệm cao su tại chân treo
- Đoạn ống mềm nối chống rung hai đầu
- Bố trí tiêu âm (nếu cần) khi hệ thống dài hoặc yêu cầu độ ồn thấp

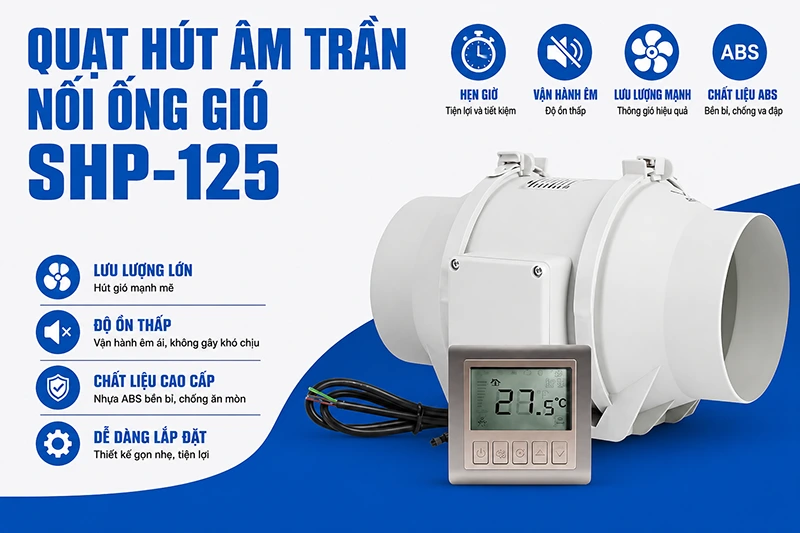

Ưu điểm của quạt hút âm trần nối ống gió SHP-125
Hút mùi và cấp khí hiệu quả qua hệ thống ống gió
Khi cần hút tại một điểm nhưng xả ra vị trí khác (ra giếng trời, ra mặt ngoài, ra hộp kỹ thuật), quạt nối ống là phương án đúng bài. Dòng SHP-125 phù hợp những tuyến ống D125 với số lượng co cút vừa phải, đảm bảo gió không bị “đuối” nhanh.
Thiết kế âm trần giúp tiết kiệm không gian
Thiết bị được giấu trong trần, mặt dưới chỉ còn lại miệng hút/cửa gió. Điều này đặc biệt hữu ích cho căn hộ, khách sạn, spa nơi yêu cầu thẩm mỹ cao.
Vận hành êm ái, độ ồn thấp
Khi lắp đúng (treo chắc, có giảm rung, ống gió không bị bóp méo), quạt sẽ chạy êm hơn đáng kể so với tình trạng gắn cứng, truyền rung trực tiếp lên trần.
Tiết kiệm điện năng
Thông gió hiệu quả giúp thời gian chạy ngắn hơn để đạt mục tiêu khử mùi/giảm ẩm. Ngoài ra, nếu bố trí công tắc hẹn giờ hoặc cảm biến độ ẩm cho phòng tắm, mức tiêu thụ sẽ tối ưu hơn so với chạy liên tục.
Hoạt động ổn định liên tục
Quạt nối ống thường được thiết kế cho chế độ làm việc dài giờ. Tuy vậy, độ bền thực tế phụ thuộc nhiều vào điều kiện: nhiệt độ trong trần, bụi, độ ẩm và cách bảo trì.
Dễ dàng lắp đặt và bảo trì
Chỉ cần chừa cửa thăm trần đủ rộng để thao tác vệ sinh, kiểm tra đấu điện và tháo quạt khi cần.
Tuổi thọ cao, ít hư hỏng
Khi đường ống được thiết kế đúng (không quá dài, ít co cút, có xả gió hợp lý), quạt làm việc nhẹ tải hơn, vòng bi và động cơ bền hơn.
Ứng dụng của quạt hút âm trần nối ống gió SHP-125
Phòng vệ sinh
Hút mùi, hút khí thải ra ngoài qua ống, giảm ám mùi trong căn hộ.
Phòng tắm
Giảm ẩm nhanh sau khi tắm, hạn chế nấm mốc và ố vàng trần.
Căn hộ chung cư
Phù hợp cho hệ thống hút WC theo hộp kỹ thuật, đặc biệt khi vị trí WC nằm sâu, không có cửa sổ.
Văn phòng làm việc
Hút mùi pantry, khu vệ sinh, phòng in ấn nhỏ.
Nhà hàng và khách sạn
Ứng dụng cho khu vệ sinh, hành lang cần thông gió cục bộ. Lưu ý: khu bếp cần quạt và vật liệu chuyên dụng cho nhiệt, dầu mỡ; không dùng quạt dân dụng thay thế hệ hút bếp.
Quán cà phê
Dùng cho khu vệ sinh, khu phụ trợ, kho nhỏ cần thông gió.
Phòng họp
Thông gió bổ trợ khi phòng kín, đông người. Tuy nhiên, nếu yêu cầu chất lượng không khí cao, nên tính toán cấp khí tươi theo lưu lượng tiêu chuẩn, không chỉ dựa vào quạt hút.
Spa và thẩm mỹ viện
Không gian thường kín, có mùi tinh dầu và độ ẩm; quạt nối ống giúp đưa khí thải ra xa khu tiếp khách.
Phòng khám và bệnh viện
Có thể dùng cho khu vệ sinh hoặc phòng phụ trợ. Với khu vực chuyên môn có yêu cầu kiểm soát nhiễm khuẩn, cần thiết kế HVAC theo tiêu chuẩn riêng.
Hệ thống thông gió dân dụng
Phù hợp làm quạt hút điểm cho hệ thống ống gió tròn D125 trong nhà ở.
Báo giá quạt hút âm trần nối ống gió SHP-125 mới nhất
Quạt hút âm trần nối ống gió SHP-125 do Phú Khang cung cấp có giá chỉ 799.000đ, phù hợp lắp đặt cho nhà vệ sinh, phòng ngủ, văn phòng. Thiết kế gọn, hút mùi hiệu quả, vận hành êm, độ bền cao.
Những yếu tố ảnh hưởng đến giá bán
- Nguồn gốc hàng, tem nhãn, chứng từ
- Phiên bản động cơ, cấu hình cánh
- Chính sách đổi trả và bảo hành
- Có kèm phụ kiện hay chỉ thân quạt
Liên hệ Phú Khang để nhận tư vấn và báo giá tốt.
Mua quạt hút âm trần nối ống gió SHP-125 chính hãng ở đâu?
Bạn đang băn khoăn mua quạt hút âm trần nối ống gió SHP-125 chính hãng ở đâu để đảm bảo chạy êm, hút khỏe và bền bỉ theo thời gian? Thực tế, dòng quạt hút âm trần nối ống như SHP-125 thường được lắp cho nhà vệ sinh, phòng giặt, kho nhỏ, khu vực kín… nên chất lượng “hàng chuẩn” rất quan trọng: motor phải ổn định, lưu lượng gió đúng thông số, vỏ và cánh quạt chắc chắn, hạn chế rung ồn và an toàn khi vận hành lâu dài. Vì vậy, lựa chọn đơn vị cung cấp uy tín sẽ giúp bạn tránh tình trạng hàng trôi nổi, thiếu bảo hành hoặc sai thông số lắp đặt.
Phú Khang cung cấp – địa chỉ uy tín là gợi ý đáng tin cậy khi bạn cần mua quạt hút âm trần nối ống gió SHP-125. Khi mua tại Phú Khang, bạn có thể yên tâm về nguồn gốc sản phẩm rõ ràng, tư vấn chọn đúng đường kính ống gió phù hợp, hỗ trợ giải đáp về vị trí lắp đặt – chiều dài ống – van một chiều (nếu cần) để tối ưu hiệu quả hút mùi và chống ẩm. Ngoài ra, chính sách bảo hành minh bạch và hỗ trợ kỹ thuật giúp bạn sử dụng lâu dài, giảm chi phí phát sinh.
Nếu bạn đang cần SHP-125 chính hãng, hãy liên hệ Phú Khang để được báo giá nhanh, tư vấn cấu hình phù hợp và giao hàng tiện lợi.
Hướng dẫn lắp đặt quạt hút âm trần nối ống gió SHP-125
Thi công đúng giúp quạt đạt lưu lượng thiết kế và giảm ồn rõ rệt.
Xác định vị trí lắp đặt phù hợp
- Đặt gần điểm cần hút nhất (thường là khu vực bồn cầu hoặc vùng ẩm)
- Chừa đường đi ống gió ngắn và ít co cút
- Chừa cửa thăm trần để bảo trì (tối thiểu đủ đưa tay vào siết kẹp, vệ sinh)
Treo quạt lên trần bằng ty ren hoặc giá đỡ
- Dùng ty ren và tắc kê nở đúng loại
- Không treo lệch làm thân quạt bị xoắn
- Lót đệm cao su giảm rung tại điểm treo
Kết nối ống gió D125 đúng kỹ thuật
- Ưu tiên ống tròn đúng cỡ, không bóp méo
- Mỗi mối nối dùng kẹp siết và băng keo nhôm để kín gió
- Hạn chế co 90 độ; nếu bắt buộc, dùng co cong bán kính lớn để giảm tổn thất
Đấu nối nguồn điện an toàn
- Ngắt nguồn trước khi thao tác
- Đi dây qua ống gen, đấu đúng cực theo hướng dẫn
- Có aptomat/CB bảo vệ
Kiểm tra lưu lượng gió và chạy thử
- Chạy thử 10-15 phút, kiểm tra rung, tiếng lạ
- Đặt tay tại miệng hút để cảm nhận lực hút, kiểm tra rò gió tại các mối nối
- Nếu ồn gió lớn, kiểm tra cửa gió có bị nghẹt hoặc đường ống bị bóp không
Hướng dẫn sử dụng quạt hút âm trần nối ống gió SHP-125 hiệu quả
Vận hành đúng quy trình
- Phòng vệ sinh: bật trước khi sử dụng 1-2 phút và duy trì thêm 10-15 phút sau khi sử dụng
- Phòng tắm: bật trong khi tắm và duy trì thêm 15-30 phút để kéo ẩm ra khỏi trần
Vệ sinh cánh quạt và đường ống định kỳ
- 3–6 tháng kiểm tra miệng hút/cửa gió, vệ sinh lưới lọc
- 6–12 tháng kiểm tra trong trần: bụi bám, mối nối ống có tuột không
Kiểm tra động cơ và vòng bi
Dấu hiệu cần kiểm tra: tiếng rít tăng dần, rung mạnh bất thường, quạt nóng bất thường hoặc chạy yếu. Khi đó, nên kiểm tra nguồn điện, độ rơ trục và tình trạng vòng bi.
Giải pháp tiết kiệm điện khi sử dụng
- Dùng công tắc hẹn giờ cho WC/phòng tắm
- Tránh để ống gió quá dài làm quạt phải làm việc nặng
- Đảm bảo có đường cấp gió bù (khe cửa, ô gió) để hút không bị “bí”, giảm hiệu suất
Câu hỏi thường gặp về quạt hút âm trần nối ống gió SHP-125
Quạt SHP-125 phù hợp với diện tích bao nhiêu m²?
Không nên chỉ tính theo m². Với thông gió, yếu tố đúng là thể tích phòng và số lần trao đổi gió mỗi giờ. Phòng vệ sinh thường cần trao đổi gió cao hơn phòng ngủ. Nếu bạn cung cấp kích thước phòng (dài, rộng, cao trần) và đường ống dự kiến (dài bao nhiêu, mấy co), mới chọn chính xác.
Quạt sử dụng điện áp 220V hay 380V?
Thông dụng là 220V. Trước khi lắp, cần kiểm tra tem trên quạt và thông số trên hộp đấu điện để đảm bảo đúng điện áp.
Có thể nối ống gió dài bao nhiêu mét?
Không có con số “cứng” vì còn phụ thuộc số co cút, loại ống (mềm hay cứng), và cửa gió. Nguyên tắc thực tế: ống càng ngắn, càng thẳng, lưu lượng càng tốt. Nếu bắt buộc đi xa, nên cân nhắc tăng cỡ ống hoặc chọn quạt có áp cao hơn.
Quạt có độ ồn bao nhiêu dB?
Độ ồn phụ thuộc cách treo và đường ống. Cùng một model, treo cứng không giảm rung và dùng ống mềm bị bóp sẽ ồn hơn rõ rệt. Nếu bạn cần không gian rất yên tĩnh (phòng khám, spa), nên kết hợp giảm rung và cửa gió phù hợp để giảm tiếng gió.
Có thể hoạt động liên tục 24/24 không?
Có thể, miễn là quạt được lắp đúng tải, thông thoáng và nguồn điện ổn định. Tuy nhiên, với nhu cầu dân dụng, chạy theo hẹn giờ sẽ kinh tế hơn và vẫn đảm bảo hiệu quả khử mùi/giảm ẩm.
