Quạt hút công nghiệp 13HP thường được cân nhắc cho nhà xưởng cần lưu lượng gió lớn hoặc hệ thống hút có trở lực đáng kể. Tuy nhiên, công suất động cơ không cho biết trực tiếp quạt hút được bao nhiêu gió: lưu lượng thực tế còn phụ thuộc loại quạt, áp suất làm việc, đường ống và đặc tính khí cần xử lý. Chọn đúng điểm làm việc ngay từ đầu giúp hệ thống đạt hiệu quả, tránh chạy thiếu gió hoặc tiêu thụ điện không cần thiết.
Quạt hút công nghiệp 13HP là gì?
Quạt hút công nghiệp 13HP là quạt hút công nghiệp lắp động cơ có công suất danh định khoảng 13 mã lực (HP), dùng để di chuyển không khí, khí nóng, mùi hoặc bụi trong các hệ thống thông gió và xử lý khí. Tùy thiết kế, quạt có thể hút trực tiếp qua tường, kết nối với chụp hút hoặc làm việc trong mạng ống gió.
“13HP” chỉ công suất động cơ, không phải thông số về lưu lượng hay áp suất. Hai chiếc quạt cùng công suất vẫn có thể cho kết quả rất khác nhau nếu đường kính cánh, tốc độ quay, kiểu cánh và trở lực hệ thống khác nhau. Vì vậy, cần chọn quạt theo lưu lượng và áp suất yêu cầu, sau đó mới đối chiếu công suất.
Đặc điểm của quạt hút công nghiệp công suất 13HP
Động cơ 13HP phù hợp với những hệ thống cần năng lực truyền động lớn hơn quạt thông gió phổ thông. Quạt có thể được thiết kế dạng hướng trục hoặc ly tâm, truyền động trực tiếp hoặc qua dây đai. Kết cấu, vật liệu và phụ kiện được chọn theo môi trường làm việc thay vì chỉ dựa vào mức công suất.
Ở cấp công suất này, cần quan tâm đồng thời đến lưu lượng, áp suất tĩnh, hiệu suất, độ ồn, dòng điện và khả năng vận hành liên tục. Nếu quạt hút bụi, khí nóng hoặc hơi có tính ăn mòn, cấu hình cánh, vỏ, ổ trục và phương án bảo vệ động cơ cần được xem xét riêng.
Thông số kỹ thuật quạt hút công nghiệp 13HP
| Thông số | Giá trị |
| Công suất động cơ | 10 kW (13 HP) |
| Điện áp hoạt động | 380 V/50 Hz |
| Cột áp (Áp suất) | 1500 – 5500 Pa |
| Lưu lượng gió | 2200 – 21000 m³/h |
| Tốc độ vòng quay động cơ | 1450 – 2900 vòng/phút |
| Đường kính cánh quạt | 400 – 800 mm (theo yêu cầu) |
| Vật liệu chế tạo | Thép CT3/SS400, vỏ quạt sơn tĩnh điện |
| Độ ồn tiêu chuẩn | 78 – 95 dB(A) |
Các loại quạt hút công nghiệp công suất 13HP phổ biến
Quạt hút hướng trục công suất lớn
Quạt hướng trục phù hợp với nhu cầu trao đổi lượng khí lớn, đường gió tương đối ngắn và trở lực thấp đến vừa. Dòng khí đi theo trục quạt, nên loại này thường được dùng hút hoặc cấp gió qua tường, mái và một số tuyến ống có thiết kế phù hợp. Nếu hệ thống có ống dài, nhiều nhánh hoặc bộ lọc, cần kiểm tra áp suất quạt trước khi lựa chọn.

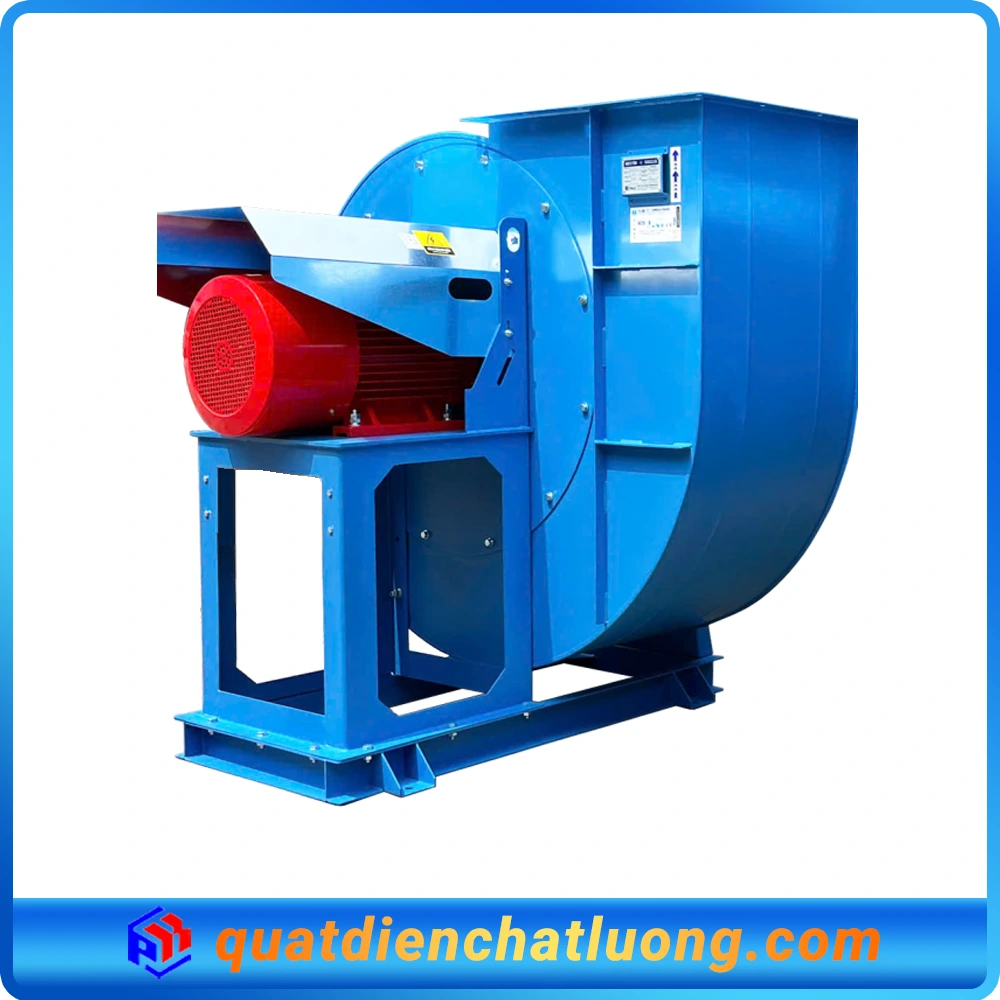

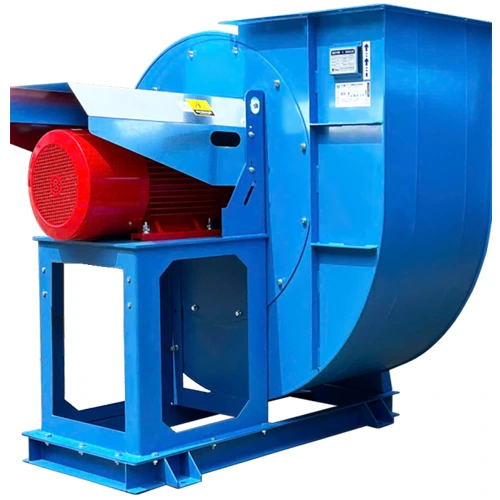

Quạt hút ly tâm công suất lớn
Quạt ly tâm đổi hướng dòng khí trong vỏ quạt và thường được chọn khi cần áp suất cao hơn để thắng trở lực đường ống, chụp hút hoặc thiết bị lọc. Cấu hình cánh khác nhau đáp ứng các loại khí và tải bụi khác nhau; bụi sợi, bụi mài mòn hay vật liệu có nguy cơ bám dính cần được tính đến khi chọn cánh và cửa vệ sinh.
Quạt hút ly tâm công nghiệp công suất 13HP là lựa chọn đáng xem xét cho hệ thống hút cục bộ hoặc mạng ống có trở lực, nhưng cần đối chiếu đường đặc tính thay vì kết luận chỉ từ tên gọi “ly tâm”.
Quạt hút công nghiệp truyền động trực tiếp
Cánh được lắp trực tiếp trên trục động cơ nên kết cấu gọn, ít chi tiết truyền động và không phải thay dây đai. Cần bảo vệ động cơ khỏi nhiệt, bụi và khí ăn mòn nếu điều kiện sử dụng có nguy cơ ảnh hưởng đến tuổi thọ. Việc điều chỉnh tốc độ bằng biến tần phải phù hợp với động cơ, quạt và giới hạn vận hành.
Quạt hút công nghiệp truyền động gián tiếp
Động cơ truyền lực qua dây đai và puly, cho phép bố trí động cơ tách khỏi dòng khí trong một số thiết kế, đồng thời có thể điều chỉnh tốc độ bằng cách thay đổi tỷ số truyền. Đổi lại, cụm truyền động cần che chắn an toàn và bảo trì độ căng, căn chỉnh, tình trạng dây đai. Lựa chọn kiểu truyền động dựa trên môi trường, khả năng bảo trì và điểm làm việc mong muốn.
Ứng dụng của quạt hút công nghiệp 13HP
Hút khí nóng và thông gió nhà xưởng quy mô lớn
Quạt có thể tham gia hút khí tích tụ dưới mái, hút nhiệt tại khu vực máy móc hoặc hỗ trợ trao đổi không khí trong xưởng. Hiệu quả thông gió còn phụ thuộc vị trí cửa lấy gió bù, đường thoát khí và cách phân bố điểm hút. Chỉ tăng công suất quạt mà không có đường cấp khí phù hợp có thể làm lưu lượng thực tế thấp hơn dự kiến.
Hút bụi, mùi và khí thải trong khu vực sản xuất
Trong hệ thống hút bụi hoặc mùi, quạt thường kết nối với chụp hút, ống dẫn và thiết bị xử lý như lọc bụi. Thiết kế chụp hút sát nguồn phát sinh giúp thu gom hiệu quả hơn việc chỉ hút không khí chung trong nhà xưởng. Cần tính đến loại bụi, nhiệt độ, khả năng bám dính và nguy cơ cháy nổ để chọn cấu hình an toàn.
Cấp khí tươi và thông gió nhà máy
Một số cấu hình quạt được dùng cấp khí tươi cho khu vực sản xuất hoặc bù lượng khí bị hút ra ngoài. Hệ thống cần bố trí cửa cấp tránh tạo luồng gió thổi ngược vào chụp hút, đồng thời cân bằng lưu lượng cấp và hút để hạn chế áp suất âm quá lớn.
Hút khí qua hệ thống đường ống dài hoặc nhiều nhánh
Đường ống dài, nhiều co, côn chuyển tiếp, van và bộ lọc làm tăng tổn thất áp suất. Quạt ly tâm thường được cân nhắc trong trường hợp này, nhưng lựa chọn cuối cùng cần dựa trên tổng trở lực và lưu lượng tại từng nhánh. Cần thiết kế cân bằng gió để nhánh xa không bị thiếu hút.
Ứng dụng trong hệ thống hút khí chuyên dụng theo yêu cầu kỹ thuật
Quạt hút ly tâm Công Nghiệp công suất 13HP có thể được cấu hình cho buồng sơn, khu vực gia nhiệt, dây chuyền sản xuất hoặc hệ thống xử lý khí, nếu thông số và vật liệu phù hợp. Trước khi đặt quạt, cần xác định nhiệt độ, thành phần khí, bụi, độ ẩm, chế độ chạy và tiêu chuẩn an toàn áp dụng. Các điều kiện đặc biệt phải được nêu rõ trong yêu cầu kỹ thuật, không nên xem là phụ kiện có thể bổ sung tùy ý sau khi lắp đặt.
Cách chọn quạt hút công nghiệp 13HP phù hợp
Xác định lưu lượng gió cần thiết cho công trình
Tính lưu lượng theo mục tiêu thông gió, lượng khí phát sinh hoặc yêu cầu thu gom tại chụp hút. Với hút cục bộ, vị trí và kích thước chụp ảnh hưởng trực tiếp đến hiệu quả bắt giữ khí/bụi. Với thông gió tổng thể, cần xem xét thể tích phòng, số lần trao đổi khí theo yêu cầu công nghệ và lượng gió cấp bù. Không dùng một hệ số kinh nghiệm duy nhất cho mọi loại nhà xưởng.
Tính toán áp suất theo trở lực đường ống và phụ kiện
Liệt kê chiều dài ống, đường kính, co cút, côn, van, chụp hút, bộ lọc và thiết bị xử lý. Từ đó xác định tổn thất áp suất ở lưu lượng thiết kế. Chọn quạt sao cho điểm giao giữa đường đặc tính quạt và đặc tính hệ thống nằm trong vùng vận hành phù hợp, không chỉ chọn theo lưu lượng tối đa ghi trên catalogue.
Chọn loại quạt theo đặc tính khí cần hút
Khí sạch, khí nóng, bụi thô, bụi mịn, hơi ẩm và khí ăn mòn đặt ra các yêu cầu khác nhau về cánh, vỏ, vật liệu, ổ trục và vị trí động cơ. Nếu có bụi dễ cháy hoặc khí nguy hiểm, cần đánh giá rủi ro và yêu cầu thiết bị chuyên dụng. Cung cấp thông tin môi trường càng đầy đủ thì cấu hình lựa chọn càng sát thực tế.
Kiểm tra nguồn điện, dòng điện và phương án khởi động động cơ
Đối chiếu điện áp và tần số nguồn tại công trình với nhãn động cơ; kiểm tra dòng định mức, công suất tủ điện, tiết diện cáp và khả năng chịu dòng khởi động. Động cơ công suất lớn có thể cần phương án khởi động phù hợp với hệ thống điện hiện hữu. Không tự ý cài biến tần hoặc thay đổi tốc độ vượt giới hạn của động cơ và quạt.
Lựa chọn vật liệu theo nhiệt độ, độ ẩm và tính ăn mòn
Ghi rõ nhiệt độ vận hành bình thường và nhiệt độ cực đại, độ ẩm, thành phần hóa chất và mức bụi. Đây là cơ sở để chọn vật liệu vỏ-cánh, lớp phủ, phớt và phương án cách ly động cơ. Chọn vật liệu không phù hợp có thể gây ăn mòn, mất cân bằng cánh hoặc hỏng ổ trục sớm.
Giá quạt hút công nghiệp 13HP
Giá quạt hút công nghiệp 13HP không có một mức chung cho mọi cấu hình. Để nhận báo giá có thể so sánh, cần cung cấp tối thiểu loại quạt, lưu lượng, áp suất, vật liệu, điện áp, kiểu truyền động và các phụ kiện cần thiết. Bảng giá cần thể hiện rõ phạm vi cung cấp để tránh so sánh một chiếc quạt cơ bản với một hệ thống đã gồm tủ điện, chân đế và lắp đặt.
Những yếu tố ảnh hưởng đến giá bán
Giá phụ thuộc vào kiểu và kích thước quạt, động cơ, vật liệu, tốc độ quay, tiêu chuẩn chế tạo, phương án truyền động và yêu cầu kiểm tra cân bằng. Cấu hình làm việc với khí nóng, bụi mài mòn hoặc môi trường ăn mòn có thể cần vật liệu, kết cấu và xử lý bề mặt riêng. Thông số lưu lượng-áp suất càng đặc thù thì cần đối chiếu thiết kế cụ thể thay vì chỉ nhìn công suất HP.
Chênh lệch giá giữa quạt hướng trục và quạt ly tâm
Không thể khẳng định một loại luôn rẻ hơn loại còn lại nếu chưa xác định kích thước, vật liệu và cấu hình. Quạt hướng trục có thiết kế phù hợp cho nhiều ứng dụng lưu lượng lớn, áp suất thấp; quạt ly tâm thường có kết cấu vỏ và cánh đáp ứng yêu cầu áp suất khác. Hãy so sánh ở cùng điểm làm việc, cùng vật liệu và cùng phạm vi phụ kiện để đánh giá đúng giá trị.
Chi phí phụ kiện, vận chuyển và lắp đặt
Ngoài thân quạt và động cơ, dự toán có thể gồm bệ đỡ, giảm chấn, khớp nối mềm, lưới bảo vệ, cửa gió, puly-dây đai, tủ điện, cáp, ống gió và chi phí cẩu lắp. Điều kiện đưa thiết bị vào nhà xưởng, khoảng cách vận chuyển và yêu cầu căn chỉnh cũng ảnh hưởng tổng chi phí. Nên xác nhận rõ hạng mục nào đã bao gồm trong báo giá.
Kinh nghiệm chọn quạt phù hợp ngân sách và yêu cầu vận hành
Không nên chọn giá thấp nhất nếu quạt không đạt áp suất hoặc vật liệu không phù hợp với khí cần hút. Ngược lại, không nhất thiết đầu tư cấu hình dư tải nếu hệ thống không cần. Hãy xác định thông số vận hành, chi phí điện dự kiến, lịch bảo trì và phụ tùng thay thế; sau đó so sánh các phương án trên cùng cơ sở kỹ thuật.
Địa chỉ mua quạt hút công nghiệp 13HP tại Phú Khang
Khi tìm mua quạt hút ly tâm công nghiệp 13HP, cần trao đổi bằng thông số của hệ thống thay vì chỉ hỏi một mức giá theo công suất. Phú Khang có thể tiếp nhận yêu cầu cấu hình dựa trên lưu lượng, áp suất, môi trường khí và điều kiện lắp đặt do khách hàng cung cấp. Để việc đối chiếu chính xác hơn, nên gửi bản vẽ hoặc sơ đồ đường ống nếu có.
Tư vấn lựa chọn quạt theo lưu lượng và áp suất thực tế
Cung cấp lưu lượng mục tiêu, áp suất hoặc thông tin tuyến ống, số lượng chụp hút và thiết bị lọc. Nếu chưa có kết quả tính áp suất, mô tả chiều dài ống, đường kính, co cút và thiết bị trên tuyến để có cơ sở rà soát. Không nên chốt lựa chọn chỉ bằng diện tích nhà xưởng hoặc công suất HP.
Hỗ trợ đối chiếu thông số động cơ và hệ thống điện
Trước khi đặt hàng, đối chiếu điện áp, tần số, công suất kW, dòng định mức và kiểu đấu nối với nguồn điện hiện có. Với hệ thống chạy biến tần hoặc khởi động đặc biệt, nêu rõ phương án điều khiển dự kiến để kiểm tra tính tương thích.
Chính sách bảo hành và hỗ trợ kỹ thuật
Phạm vi bảo hành và hỗ trợ cần được xác nhận theo cấu hình, điều kiện sử dụng và chứng từ của đơn hàng. Khi nhận báo giá từ Phú Khang, nên đề nghị ghi rõ thời hạn, điều kiện bảo hành, hạng mục không thuộc phạm vi bảo hành và đầu mối hỗ trợ kỹ thuật. Lưu lại nhãn động cơ, thông số đặt hàng và biên bản chạy thử để thuận tiện khi cần bảo trì.
Liên hệ Phú Khang nhận báo giá quạt hút công nghiệp 13HP
Khi gửi yêu cầu đến Phú Khang, hãy nêu rõ lưu lượng, áp suất hoặc sơ đồ hệ thống; loại khí và nhiệt độ; nguồn điện tại công trình; phương thức lắp đặt; cùng các phụ kiện cần báo giá. Thông tin đầu vào cụ thể giúp đề xuất đúng cấu hình và xác định rõ chi phí thiết bị, vận chuyển, lắp đặt nếu có.
Lưu ý khi lắp đặt và vận hành quạt hút công nghiệp 13HP
Kiểm tra nền móng, khung đỡ và phương án chống rung
Bệ quạt hút ly tâm công nghiệp công suất 13hp phải đủ cứng, phẳng và được cố định chắc chắn theo hướng dẫn lắp đặt. Căn chỉnh đồng tâm các bộ phận truyền động, siết bulông đúng yêu cầu và bố trí giảm chấn khi thiết kế cần. Không để tải trọng đường ống truyền trực tiếp lên cửa hút hoặc cửa xả của quạt nếu kết cấu không được thiết kế chịu tải đó.
Đấu nối điện và thiết bị bảo vệ động cơ đúng yêu cầu
Đấu nối theo sơ đồ trên nhãn động cơ, nối đất và lắp thiết bị bảo vệ phù hợp với dòng định mức. Phần điện cần do người có chuyên môn thực hiện, kiểm tra thứ tự pha và cách ly nguồn trước khi bảo trì. Dây đai, khớp nối và bộ phận quay phải có che chắn an toàn.
Kiểm tra chiều quay, lưu lượng và áp suất sau lắp đặt
Trước khi chạy tải, kiểm tra vật lạ trong quạt, độ chắc của mối nối và tình trạng cánh. Chạy thử ngắn để xác nhận chiều quay theo mũi tên chỉ dẫn; sau đó đo dòng điện, rung, tiếng ồn, lưu lượng và áp suất trong điều kiện vận hành thực tế. Nếu số đo không đạt, rà soát chiều quay, cửa gió, rò rỉ, tắc nghẽn và trở lực hệ thống trước khi kết luận quạt sai công suất.
Bảo trì động cơ, ổ trục và hệ thống truyền động định kỳ
Lập lịch vệ sinh cánh và vỏ, kiểm tra rung động, nhiệt độ ổ trục, độ chặt bulông và tình trạng dây đai. Tần suất bảo trì phụ thuộc bụi, nhiệt độ, số giờ chạy và khuyến nghị của nhà sản xuất. Cánh bám bụi không đều có thể mất cân bằng; xử lý sớm giúp hạn chế rung và tải bất thường lên ổ trục.
Câu hỏi thường gặp về quạt hút công nghiệp 13HP
Quạt hút công nghiệp 13HP tương đương bao nhiêu kW?
13HP tương đương khoảng 9,7kW công suất cơ danh định theo hệ số 1HP ≈ 0,746kW. Công suất điện tiêu thụ thực tế cao hơn và cần xem theo hiệu suất, tải làm việc và nhãn động cơ.
Quạt hút công nghiệp 13HP có lưu lượng gió bao nhiêu?
Không có lưu lượng cố định chỉ dựa trên công suất 13HP. Lưu lượng phụ thuộc kiểu quạt, tốc độ quay và áp suất của hệ thống. Cần xem đường đặc tính quạt tại điểm làm việc hoặc đo lưu lượng sau khi lắp đặt.
Quạt hút công nghiệp 13HP sử dụng điện 220V hay 380V?
Động cơ công suất này thường dùng điện ba pha, phổ biến là 380V trong môi trường nhà máy, nhưng phải xác nhận điện áp trên nhãn máy và nguồn tại công trình. Không nên đặt hàng chỉ dựa vào tên gọi 13HP.
Nên chọn quạt hướng trục hay quạt ly tâm công suất 13HP?
Chọn hướng trục khi cần lưu lượng lớn và trở lực thấp đến vừa; cân nhắc quạt ly tâm khi phải thắng trở lực đáng kể của đường ống, lọc hoặc thiết bị xử lý. Quyết định cuối cùng nên dựa trên lưu lượng, áp suất và đặc tính khí, không chỉ dựa vào loại quạt.
Giá quạt hút công nghiệp 13HP phụ thuộc vào những yếu tố nào?
Các yếu tố chính gồm kiểu quạt, điểm làm việc, vật liệu, động cơ, truyền động, phụ kiện và phạm vi vận chuyển-lắp đặt. Cung cấp thông số hệ thống đầy đủ giúp Phú Khang báo đúng cấu hình và hạn chế phát sinh do lựa chọn thiếu phụ kiện.
