Mua quạt hướng trục cao áp 20HP không giống chọn một chiếc quạt “càng mạnh càng tốt”. 20HP là mức công suất lớn, thường đi kèm lưu lượng cao, cột áp đáng kể, tiếng ồn lớn hơn, yêu cầu điện – nền móng – ống gió chuẩn. Nếu chọn sai, quạt vẫn “chạy” nhưng gió không đạt, rung, nóng motor, tốn điện và nhanh hỏng.
Bài viết này đi thẳng vào góc nhìn của người làm kỹ thuật: quạt 20HP là gì, cấu tạo, thông số cần đọc, ưu/nhược, ứng dụng thực tế, lỗi hay gặp và cách chọn đúng lưu lượng – cột áp để hệ thống vận hành ổn định.

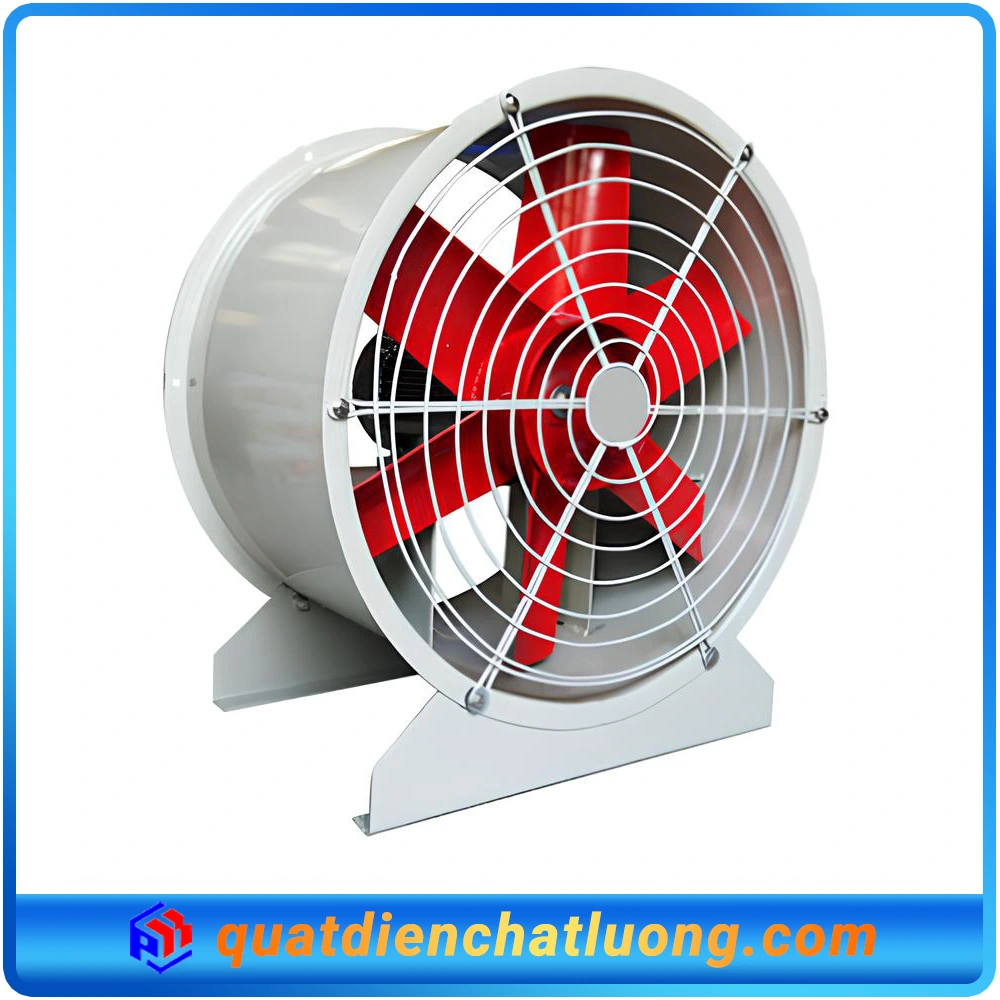

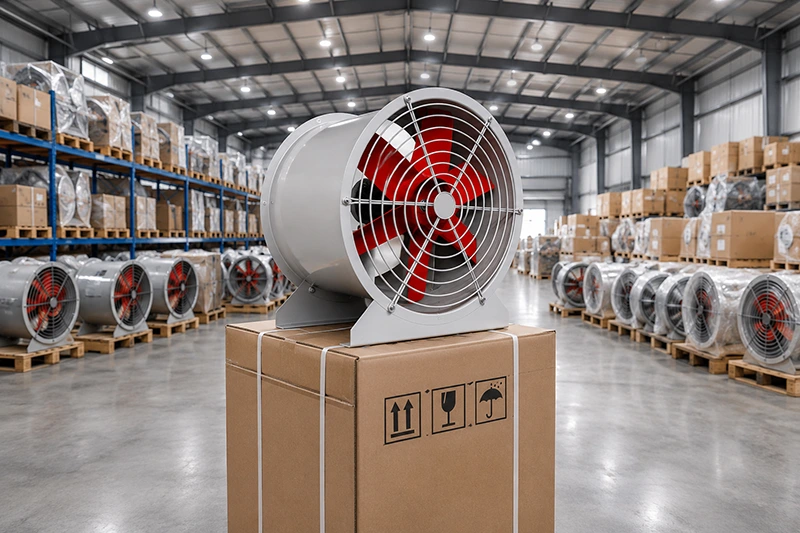

Quạt hướng trục cao áp 20HP là gì?
Quạt hướng trục cao áp 20HP là loại quạt công nghiệp mà dòng khí đi song song với trục quay (axial), nhưng được thiết kế cánh và thân quạt để tạo cột áp cao hơn quạt hướng trục thông thường.
Công suất 20HP (khoảng 15kW) thường dùng cho:
- Hệ thống ống gió dài, nhiều co cút, trở lực lớn.
- Yêu cầu hút/đẩy qua thiết bị (lọc, cyclone, buồng sấy, đường ống thu bụi…).
- Các bài toán cần lưu lượng lớn nhưng vẫn phải “đẩy nổi” qua mạng ống.
Nói dễ hiểu: quạt hướng trục cao áp 20HP là “quạt ống” công suất lớn, dành cho công trình công nghiệp, không phải loại lắp thông gió đơn giản.
Đặc điểm nổi bật của quạt hướng trục cao áp 20HP
Một bộ quạt hút hướng trục cao áp 20HP đúng chuẩn thường có các dấu hiệu kỹ thuật sau:
- Cánh quạt dạng khí động (airfoil) hoặc bản cánh tối ưu góc đặt để tăng cột áp.
- Vỏ quạt dạng ống (casing) gia cường, hạn chế rò gió.
- Động cơ 3 pha; đa số chạy 380V, có thể 220/400/415V tùy thị trường.
- Có thể phối hợp biến tần (VFD) để chỉnh lưu lượng, giảm sốc dòng khởi động.
- Được cân bằng động (dynamic balancing) để giảm rung ở tốc độ cao.
Thông số kỹ thuật quạt hướng trục cao áp 20HP
Dưới đây là các thông số kỹ thuật quạt hướng trục cao áp 20HP:
| Thông số | Giá trị |
| Đường kính | Φ900mm |
| Công suất | 20HP (15kW) |
| Lưu lượng gió | 50.000m³/h |
| Cột áp | 500Pa |
| Xuất xứ | Việt Nam |
| Bảo hành | 12 tháng |
| Tình trạng | Còn hàng |

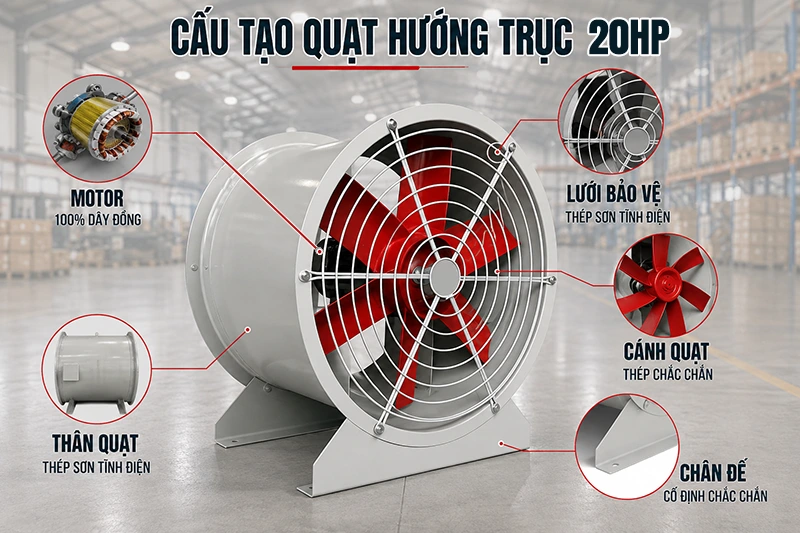

Cấu tạo quạt hướng trục cao áp 20HP
Về kết cấu, quạt hướng trục cao áp 20HP giống “một cụm máy” hơn là “một cái quạt”. Cấu tạo chuẩn giúp quạt chịu tải liên tục, giảm rung và dễ bảo trì.
Động cơ
- Thường là motor không đồng bộ 3 pha, chạy liên tục (S1).
- Khuyến nghị chọn motor IE2/IE3 để giảm điện năng dài hạn.
- Nếu môi trường bụi/ẩm/nhiệt: ưu tiên IP55 trở lên, cách điện Class F.
- Với hệ thống tải nặng, nên cân nhắc khởi động mềm/biến tần để hạn chế dòng khởi động và sốc cơ khí.
Cánh quạt hướng trục
- Cánh là “trái tim” của quạt: quyết định Q, P, hiệu suất, độ ồn.
- Cánh cao áp thường có bản cánh dày hơn, góc đặt tối ưu; một số dòng cho phép điều chỉnh góc cánh.
- Yêu cầu cân bằng động sau gia công/hoàn thiện để hạn chế rung.
Vỏ quạt
- Dạng ống/hình trụ, có mặt bích 2 đầu để nối ống.
- Vỏ dày, có gân tăng cứng để không bị “rung cộng hưởng”.
- Sơn phủ chống ăn mòn hoặc vật liệu inox/composite khi dùng trong môi trường hóa chất.
Trục truyền động
Tùy thiết kế, quạt có thể:
- Trực tiếp: cánh gắn thẳng lên trục motor (gọn, ít thất thoát, bảo trì đơn giản).
- Gián tiếp: truyền đai/khớp nối qua trục (dễ thay đổi tốc độ, nhưng cần căn chỉnh và bảo trì nhiều hơn).
Gối đỡ và bạc đạn
- Với quạt công suất lớn, hệ gối đỡ/bạc đạn phải chịu tải hướng kính và rung.
- Nên ưu tiên bạc đạn hãng, có mỡ bôi trơn đúng cấp, dễ châm mỡ định kỳ.
Lưới bảo vệ
- Bảo vệ an toàn vận hành, tránh dị vật vào cánh.
- Nếu quạt đặt đầu hút có nguy cơ rác/bụi lớn, có thể cần lưới dày hơn hoặc lưới lọc thô.
Chân đế và khung gia cố
- Chân đế giúp bắt bu lông nền/khung đỡ.
- Quạt 20HP khuyến nghị dùng cao su giảm chấn/đệm chống rung, đồng thời bố trí khớp nối mềm cho đoạn ống gần quạt để triệt rung truyền vào hệ thống.
Ưu điểm của quạt hướng trục cao áp 20HP
Lưu lượng gió lớn, cột áp cao
Đây là lý do chính để chọn quạt hướng trục cao áp: vừa cho lưu lượng lớn, vừa đủ cột áp để thắng trở lực hệ thống ống.
Hoạt động ổn định trong môi trường công nghiệp
Khi chọn đúng vật liệu, IP, vòng bi và cân bằng động, quạt có thể chạy liên tục trong nhà máy với chu kỳ làm việc nặng.
Tiết kiệm chi phí vận hành
- Quạt hướng trục thường có hiệu suất tốt ở vùng làm việc phù hợp.
- Khi dùng biến tần, có thể tối ưu lưu lượng theo tải thực tế; giảm điện rõ rệt ở các hệ thống không cần chạy 100% liên tục.
Độ bền cao
Kết cấu vỏ – cánh – trục – gối đỡ đúng chuẩn sẽ cho tuổi thọ tốt, đặc biệt khi được lắp đặt đúng đồng tâm và giảm rung.
Dễ bảo trì và sửa chữa
Quạt dạng ống, cấu trúc rõ ràng; thay vòng bi, vệ sinh cánh, siết lại bulông… tương đối thuận tiện nếu chừa không gian kỹ thuật.
Đáp ứng nhiều ứng dụng thông gió và hút khí
Một model 20HP có thể dùng cho cả hút và cấp, miễn là tính đúng Q-P và chọn đúng vật liệu theo môi trường.
Nhược điểm của quạt hướng trục cao áp 20HP
Chi phí đầu tư ban đầu cao
20HP là “hạng nặng”: motor lớn, cánh lớn, kết cấu gia cường, phụ kiện (bệ, giảm chấn, tiêu âm…) nên chi phí đầu tư thường cao hơn quạt nhỏ.
Cần nguồn điện phù hợp
Đa số chạy 3 pha. Công trình chưa có 3 pha hoặc điện yếu cần tính lại hạ tầng điện, tủ điều khiển và bảo vệ.
Đòi hỏi không gian lắp đặt
Quạt 20HP cần khoảng hở để:
- Lắp nối ống, khớp mềm, tiêu âm
- Mở nắp kiểm tra, cân chỉnh
- Tháo cánh/motor khi bảo trì
Cần tính toán đúng hệ thống đường ống
Sai lầm phổ biến là “mua quạt mạnh hơn” nhưng ống quá nhỏ, co quá gắt, làm tăng tổn thất và tiếng ồn, cuối cùng gió vẫn không lên như kỳ vọng.
Ứng dụng của quạt hướng trục cao áp 20HP
Nhà máy sản xuất
Hút khí nóng, hơi dung môi, cấp khí tươi, thải khí công nghệ… tùy ngành.
Nhà xưởng công nghiệp
Thông gió tổng, cấp – hồi gió, tạo áp dương/áp âm cho khu vực sản xuất.
Hệ thống thông gió tầng hầm
Dùng cho cấp/hút tầng hầm khi mạng ống dài, cần cột áp để phân phối đều các nhánh.
Hệ thống hút khói
Phối hợp với hệ thống chống cháy: hút khói hành lang, hút khói khu vực; yêu cầu đúng nhiệt độ làm việc và tiêu chuẩn lắp đặt theo thiết kế PCCC.
Hệ thống hút bụi
Hút bụi qua chụp hút, ống góp, cyclone/túi lọc. Lúc này cột áp thường cao, cần chọn đúng đường đặc tính.
Hệ thống cấp khí tươi
Cấp khí tươi qua lọc, qua đường ống dài; thường kết hợp tiêu âm.
Lò sấy công nghiệp
Cấp tuần hoàn hoặc thải ẩm/nhiệt. Cần lưu ý nhiệt độ, vật liệu và ổ bi.
Trang trại chăn nuôi
Thông gió chuồng trại quy mô lớn, đặc biệt khi dùng đường ống phân phối.
Kho hàng và trung tâm logistics
Cấp – hút để kiểm soát nhiệt, mùi, khí thải xe nâng (tùy loại nhiên liệu).
Hệ thống HVAC
Dùng như quạt tăng áp, quạt cấp/hút cho AHU/ống gió lớn trong một số cấu hình đặc thù.
Những lỗi thường gặp và cách khắc phục
Dưới đây là các lỗi tôi gặp nhiều nhất khi nghiệm thu vận hành quạt công suất lớn.
Quạt rung mạnh
Nguyên nhân hay gặp:
- Nền/khung không vững, thiếu giảm chấn
- Lệch đồng tâm khi nối ống, không có khớp mềm
- Cánh bám bụi lệch, mất cân bằng
- Bạc đạn mòn
Cách khắc phục:
- Kiểm tra bu lông neo, gia cố bệ; lắp đệm chống rung đúng tải
- Bố trí khớp nối mềm và giá đỡ ống độc lập
- Vệ sinh cánh, cân bằng động nếu cần
- Thay vòng bi đúng chủng loại
Quạt phát tiếng ồn lớn
Nguyên nhân:
- Tốc độ gió trong ống quá cao (ống nhỏ)
- Nhiều co gấp, van đóng mở không đúng
- Quạt chạy lệch điểm thiết kế, “gồng” áp
Khắc phục:
- Tăng kích thước ống/giảm trở lực; bố trí co bán kính lớn
- Dùng tiêu âm; chỉnh damper/biến tần đưa về điểm làm việc phù hợp
Lưu lượng gió giảm
Nguyên nhân:
- Lọc/túi lọc bẩn, đường ống rò hoặc nghẹt
- Cánh bám bụi, khe hở tăng
- Quạt quay ngược chiều (đấu điện sai pha)
Khắc phục:
- Vệ sinh/thay lọc; kiểm tra rò gió
- Vệ sinh cánh
- Kiểm tra chiều quay, đảo 2 pha nếu quay ngược
Động cơ quá nóng
Nguyên nhân:
- Quạt bị quá tải do trở lực cao hơn dự kiến
- Điện áp thấp/mất pha
- Thông gió làm mát motor kém, bụi bám
Khắc phục:
- Đo dòng thực tế, so với định mức; chỉnh damper/VFD hoặc chọn lại quạt
- Kiểm tra nguồn, lắp rơ-le bảo vệ mất pha
- Vệ sinh motor, đảm bảo tản nhiệt
Quạt không khởi động
Nguyên nhân:
- Lỗi contactor/MCB, rơ-le nhiệt tác động
- Kẹt cơ khí, vòng bi hỏng
- Biến tần báo lỗi, thông số cài đặt sai
Khắc phục:
- Kiểm tra tủ điện, reset và tìm nguyên nhân quá dòng
- Quay thử cánh bằng tay (đảm bảo an toàn), kiểm tra kẹt
- Đọc mã lỗi VFD, chỉnh lại thông số
Quạt bị quá tải
Nguyên nhân:
- Điểm làm việc lệch: hệ thống “nhẹ” hơn khiến quạt ăn gió nhiều, dòng tăng (trường hợp nhất định)
- Hoặc hệ thống “nặng” hơn khiến quạt gồng áp, hiệu suất kém, dòng tăng
Khắc phục:
- Không xử lý theo cảm tính. Cần đo Q-P-I (dòng), đối chiếu đường đặc tính.
- Dùng VFD/van điều tiết đúng cách, hoặc chọn lại quạt/đường kính cánh.
Báo giá quạt hướng trục cao áp 20HP
Giá quạt 20HP trên thị trường dao động khá rộng vì phụ thuộc cấu hình, vật liệu và tiêu chuẩn.
Những yếu tố ảnh hưởng đến giá bán
- Thương hiệu motor (trong nước/nhập khẩu), cấp hiệu suất IE2/IE3
- Vật liệu cánh và vỏ (thép, inox, composite), sơn chống ăn mòn
- Yêu cầu cột áp: cùng 20HP nhưng thiết kế “cao áp” khác nhau
- Phụ kiện: bệ, giảm chấn, khớp mềm, tiêu âm, lưới, cửa kiểm tra
- Tiêu chuẩn đặc thù: môi trường cháy nổ, nhiệt độ cao, PCCC…
Mức giá tham khảo trên thị trường
Để tham khảo nhanh, quạt hướng trục cao áp 20HP thường nằm trong nhóm giá vài chục đến hơn trăm triệu (tùy cấu hình và nhà cung cấp). Đừng chốt theo “giá rẻ nhất” nếu chưa so đúng thông số Q–P, vật liệu và bảo hành.
Chi phí vận chuyển và lắp đặt
- Quạt 20HP nặng và cồng kềnh: phí vận chuyển phụ thuộc khoảng cách, xe cẩu/nâng.
- Lắp đặt thường phát sinh: bệ, bulông neo, khớp mềm, căn chỉnh đồng tâm, chạy thử – đo dòng.
Chính sách bảo hành
Nên yêu cầu rõ:
- Thời gian bảo hành motor và phần cơ khí
- Điều kiện bảo hành (môi trường, điện áp, vận hành)
- Có hỗ trợ cân chỉnh/khắc phục rung ồn tại công trình hay không
Có nên mua quạt giá rẻ?
Quạt 20HP nếu rẻ bất thường thường rơi vào các tình huống:
- “20HP” nhưng đường đặc tính không đạt, gió thực tế yếu
- Vỏ mỏng, cánh không cân bằng động → rung, nứt mối hàn
- Vòng bi/motor chất lượng thấp → nóng, cháy, downtime lớn
Trong công nghiệp, chi phí dừng máy và sửa chữa thường vượt xa phần chênh lệch giá mua ban đầu.
Địa chỉ mua quạt hướng trục cao áp 20HP uy tín
Chọn nhà cung cấp quạt công nghiệp nên dựa trên dữ liệu kỹ thuật và năng lực hậu mãi, không chỉ dựa vào báo giá.
Tiêu chí lựa chọn nhà cung cấp
- Có catalog/đường đặc tính, nêu rõ Q–P, rpm, độ ồn
- Có khả năng tư vấn tính trở lực ống gió hoặc phối hợp với đơn vị thiết kế
- Có quy trình cân bằng động, kiểm tra rung, chạy thử trước khi giao
- Nguồn gốc motor, vòng bi, vật liệu rõ ràng
Kinh nghiệm kiểm tra sản phẩm trước khi mua
- Kiểm tra tem motor, thông số điện, dòng định mức
- Quan sát chất lượng mối hàn, độ dày vỏ, độ đồng tâm
- Hỏi biện pháp giảm rung: bệ, giảm chấn, khớp mềm
- Yêu cầu biên bản chạy thử (nếu có): rung, dòng, chiều quay
Chính sách bảo hành và hậu mãi
- Có kỹ thuật đến công trình khi quạt rung/ồn
- Có sẵn phụ tùng cơ bản: vòng bi, dây curoa (nếu truyền đai)
Dịch vụ giao hàng và hỗ trợ kỹ thuật
- Giao đúng tiến độ, hỗ trợ cẩu đặt
- Hướng dẫn vận hành, lịch bảo trì, checklist kiểm tra sau lắp
Câu hỏi thường gặp về quạt hướng trục cao áp 20HP
Quạt hướng trục cao áp 20HP phù hợp với diện tích bao nhiêu?
Không nên quy đổi theo “diện tích” nếu là hệ thống ống gió công nghiệp. Quạt được chọn theo lưu lượng (m³/h) và cột áp (Pa). Cùng một diện tích nhưng nhà xưởng cao, nhiều nguồn nhiệt/bụi, đường ống dài… thì nhu cầu Q–P khác hoàn toàn.
Nếu bạn chỉ có diện tích, tối thiểu cần thêm: chiều cao, số lần trao đổi gió mục tiêu, bố trí miệng gió/ống gió, và mục tiêu (thông gió, hút bụi, hút khói…).
Quạt hướng trục cao áp 20HP sử dụng điện áp nào?
Phổ biến nhất là 3 pha 380V – 50Hz. Một số dòng có thể đặt motor 400/415V hoặc 220/380V tùy hãng. Trước khi mua cần xác nhận điện áp thực tế tại công trình và phương án tủ điện (MCB, contactor, rơ-le nhiệt, VFD).
Làm sao để lựa chọn lưu lượng và cột áp phù hợp?
Cách làm kỹ thuật (tối giản nhưng đúng):
- Xác định lưu lượng yêu cầu Q (theo tải nhiệt, số lần trao đổi gió, lưu lượng hút bụi/hút khói…).
- Tính/ước lượng tổng trở lực hệ thống: ma sát ống, co cút, van, tiêu âm, lọc, thiết bị… để ra cột áp cần P.
- Chọn quạt sao cho điểm làm việc (Q,P) nằm trong vùng hiệu suất tốt của đường đặc tính; chừa dự phòng hợp lý cho bám bẩn/lão hóa.
Nếu chỉ “ước chừng” và chọn theo công suất, tỷ lệ sai rất cao.
Khi nào nên chọn quạt ly tâm thay vì quạt hướng trục cao áp?
Nên cân nhắc quạt ly tâm khi:
- Cần cột áp rất cao (hệ ống dài, trở lực lớn, nhiều thiết bị lọc)
- Yêu cầu độ ồn thấp hơn hoặc cần đặt quạt trong phòng kỹ thuật dễ tiêu âm
- Khí có bụi mịn/ăn mòn đặc thù cần cấu hình cánh, vỏ phù hợp
Quạt hướng trục cao áp mạnh về lưu lượng lớn – lắp thẳng tuyến ống, nhưng đến một ngưỡng trở lực, ly tâm sẽ hiệu quả và ổn định hơn.
Quạt hướng trục cao áp 20Hp được khá nhiều doanh nghiệp, công ty sử dụng làm giải pháp hút gió cải thiện không gian làm việc trong lành. Thiết bị đóng vai trò không nhỏ trong việc thúc đẩy hoạt động sản xuất kinh doanh.
Đặc điểm của quạt hút hướng trục cao áp 20Hp
- Hệ thống đa cánh tạo lưu lượng gió lớn từ 50000-55000 m3/h, cấp lượng lớn gió tươi làm không gian trở nên thông thoáng và trong lành hơn.
- Chân đế kết cấu chắc chắn tránh rung lắc, không nghiêng đổ khi hoạt động.
- Thiết kế kiểu dáng thân tròn, kích thước khung 900mm, thuận tiện trong khâu lắp đặt, phù hợp với nhiều không gian khác nhau.
- Hoạt động với công suất lớn 20Hp, cột áp cao từ 500-700Pa, quạt chịu được áp lực lớn, bền bỉ trước các tác động của môi trường.
- Motor hiện đại sử dụng hoàn toàn dây đồng nguyên chất để quấn quanh cho khả năng vận hành liên tục trong nhiều giờ mà không bị nóng.
