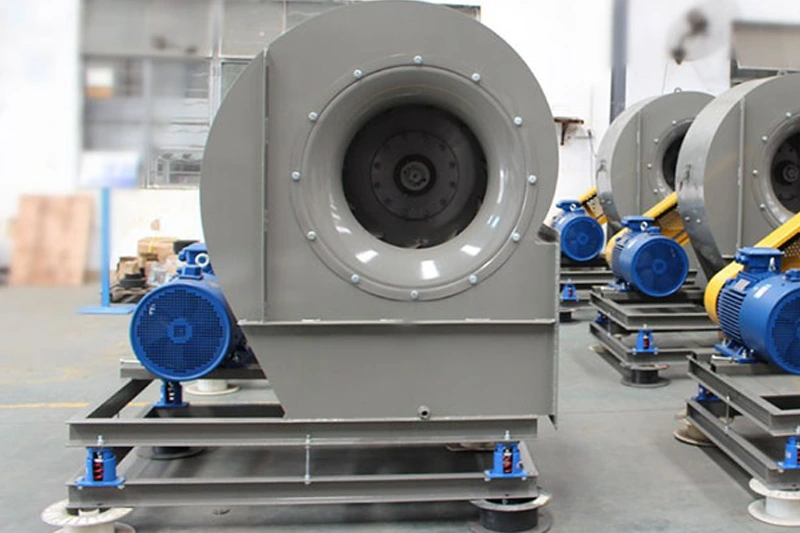

Quạt hút ly tâm gián tiếp QLTG-4P-01

Quạt hút ly tâm gián tiếp QLTG-4P-01 là dòng quạt ly tâm truyền động gián tiếp bằng dây curoa, giúp tách motor ra khỏi dòng khí. Cấu trúc này đặc biệt hữu ích khi quạt hoạt động trong môi trường:

• Có bụi mịn, bụi gỗ, bụi kim loại
• Có hơi nóng, nhiệt độ cao
• Có mùi hóa chất, hơi dung môi ở nồng độ thấp đến trung bình
• Cần chạy liên tục nhiều giờ

Quạt hút ly tâm gián tiếp QLTG-4P-01 là gì?

Quạt hút ly tâm gián tiếp QLTG-4P-01 là một model được nhiều doanh nghiệp lựa chọn khi cần một thiết bị hút gió ổn định, dễ bảo trì, vận hành liên tục và đáp ứng tốt các yêu cầu của môi trường công nghiệp.

Tại Phú Khang, sản phẩm được cung cấp theo định hướng chính hãng, giá cạnh tranh, kèm tư vấn kỹ thuật và hỗ trợ lắp đặt theo nhu cầu thực tế.

Quạt ly tâm gián tiếp là phiên bản trong đó motor không gắn trực tiếp vào cánh quạt. Thay vào đó, motor truyền chuyển động qua:

• Puly motor
• Dây curoa
• Puly cánh quạt

Nhờ vậy, motor có thể đặt lệch ra ngoài vùng khí.

Nguyên lý truyền động qua dây curoa

Nguyên lý truyền động gián tiếp tương đối đơn giản:

• Motor quay puly chủ động.
• Dây curoa truyền mô-men sang puly bị động.
• Trục cánh quạt quay theo, tạo lưu lượng và áp suất.

Ưu điểm thực tế là khi hệ thống cần thay đổi một mức tốc độ trong phạm vi cho phép, có thể cân nhắc thay đổi tỉ số puly. Đồng thời, việc bảo trì motor, vòng bi, dây curoa cũng thuận tiện hơn.

Thông số kỹ thuật quạt ly tâm QLTG-4P-01

Đặc điểm nổi bật của quạt hút ly tâm gián tiếp QLTG-4P01

Thiết kế chắc chắn

Quạt hút ly tâm gián tiếp QLTG-4P-01 được định hướng cho môi trường nhà xưởng nên yêu cầu cơ khí ổn định. Khung, chân đế và vỏ quạt được thiết kế cứng cáp để:

• Giảm rung khi vận hành
• Giữ độ đồng trục ổn định
• Hạn chế biến dạng khi chạy lâu

Hiệu suất ổn định

Điểm quan trọng với quạt công nghiệp không chỉ là thông số “đạt” mà còn là khả năng giữ ổn định theo thời gian. Với cấu trúc ly tâm, quạt duy trì lưu lượng tốt hơn trong hệ thống ống gió có tổn thất áp suất.

Phù hợp môi trường làm việc liên tục

Nhiều nhà xưởng cần quạt chạy theo ca hoặc chạy liên tục. Thiết kế gián tiếp giúp giảm tải môi trường lên motor, hỗ trợ vận hành bền bỉ trong điều kiện có bụi hoặc nhiệt.

Dễ dàng bảo trì và thay thế linh kiện

Quạt gián tiếp dễ bảo trì ở các hạng mục quan trọng:

• Dây curoa: kiểm tra độ căng, độ mòn
• Puly: kiểm tra độ thẳng hàng
• Vòng bi: kiểm tra tiếng ồn, nhiệt
• Motor: vệ sinh, kiểm tra điện, kiểm tra rung

Việc thay thế linh kiện cũng thường nhanh hơn, giảm thời gian dừng máy.

Cấu tạo quạt hút ly tâm gián tiếp QLTG-4P-01

Vỏ quạt

Thép chất lượng cao

Vỏ quạt thường sử dụng thép có độ cứng và độ bền phù hợp để chịu lực và giảm biến dạng trong quá trình vận hành.

Sơn chống gỉ, chống ăn mòn

Bề mặt vỏ quạt được sơn phủ giúp:

• Tăng khả năng chống gỉ trong môi trường ẩm
• Hạn chế ăn mòn nhẹ do hơi hóa chất thông thường
• Dễ vệ sinh, giữ thẩm mỹ thiết bị

Cánh quạt ly tâm

Thiết kế cân bằng động

Cân bằng động là yếu tố quan trọng để:

• Giảm rung lắc khi quay
• Bảo vệ vòng bi và trục
• Giảm tiếng ồn

Tăng hiệu suất hút và giảm rung lắc

Hình dạng cánh và góc cánh ảnh hưởng trực tiếp đến hiệu suất và đường đặc tính quạt. Thiết kế tối ưu giúp quạt tạo áp tốt và lưu lượng ổn định.

Động cơ truyền động gián tiếp

Motor đặt ngoài dòng khí

Motor đặt ngoài dòng khí là lợi thế của quạt gián tiếp. Điều này giúp:

• Motor ít bám bụi
• Motor ít bị hơi nóng tác động
• Tăng tuổi thọ cách điện và vòng bi

Bảo vệ động cơ khỏi nhiệt độ và bụi bẩn

Trong môi trường bụi nhiều hoặc nhiệt cao, motor trực tiếp dễ suy giảm tuổi thọ. Với truyền động gián tiếp, motor được bố trí ở vị trí “dễ thở” hơn, thuận tiện làm mát.

Hệ thống dây curoa và puly

Truyền động ổn định

Hệ puly – dây curoa giúp truyền mô-men ổn định và có độ đàn hồi nhất định, giảm sốc tải.

Dễ bảo trì và điều chỉnh tốc độ

Khi cần bảo trì:

• Có thể thay dây curoa nhanh
• Căn chỉnh puly và độ căng dễ thực hiện
• Có thể cân nhắc thay đổi tỉ số truyền trong phạm vi kỹ thuật cho phép để phù hợp hệ thống

Chân đế và khung quạt

Chắc chắn, giảm rung hiệu quả

Chân đế chắc chắn giúp cố định quạt vững, hạn chế rung lan ra nền và hệ thống ống gió. Khi lắp đặt, nên kết hợp:

• Cao su chống rung hoặc lò xo chống rung (nếu cần)
• Khớp nối mềm (ống gió mềm) để giảm truyền rung

Nguyên lý hoạt động của quạt hút ly tâm gián tiếp QLTG-4P-01

Cách thức tạo áp suất hút

Quạt ly tâm tạo áp suất nhờ lực ly tâm. Không khí được hút vào tâm cánh và tăng động năng khi cánh quay. Sau đó, vỏ xoắn chuyển đổi một phần động năng thành áp suất tĩnh, giúp khí đi qua ống gió.

Quá trình hút và đẩy không khí

Quá trình vận hành có thể hiểu theo 3 bước:

• Hút: khí đi vào cửa hút.
• Tăng tốc: cánh quạt quay làm khí tăng tốc và bị hất ra ngoài.
• Đẩy: khí đi theo vỏ xoắn ra cửa xả và vào hệ thống.

Vai trò của hệ thống truyền động gián tiếp

Truyền động gián tiếp đảm nhận nhiệm vụ truyền lực từ motor đến cánh quạt, đồng thời tách motor khỏi dòng khí. Nhờ vậy, quạt phù hợp hơn trong môi trường có bụi và nhiệt.

Hiệu quả khi sử dụng trong hệ thống đường ống

Trong hệ thống ống gió, đặc biệt là các tuyến dài, quạt ly tâm có lợi thế vì cột áp tốt hơn. QLTG-4P-01 với cột áp 700 Pa có thể đáp ứng nhiều cấu hình ống gió phổ biến, miễn là thiết kế hệ thống hợp lý.

Ưu điểm nổi bật của quạt hút ly tâm gián tiếp QLTG-4P-01

Độ bền cao trong môi trường công nghiệp

Cấu trúc gián tiếp giúp motor ít bị tác động bởi bụi và nhiệt, đồng thời khung vỏ chắc chắn giúp thiết bị bền hơn khi chạy lâu.

Vận hành ổn định liên tục

Với tốc độ 1.400 vòng/phút và thiết kế hướng đến ổn định, quạt phù hợp chạy nhiều giờ, giảm rủi ro quá nhiệt khi hệ thống được lắp đặt đúng.

Hút khí hiệu quả với áp suất cao

Cột áp 700 Pa hỗ trợ hút khí qua ống gió có sức cản tương đối lớn. Đây là lợi thế khi:

• Đi ống dài
• Nhiều cút
• Có lọc bụi hoặc tiêu âm

Phù hợp hệ thống ống gió dài

So với quạt hướng trục, quạt ly tâm thường phù hợp hơn khi cần áp suất để vượt tổn thất đường ống, nhất là ở hệ thống có nhiều đoạn chuyển hướng.

Dễ bảo trì và sửa chữa

Hạng mục bảo trì của quạt gián tiếp thường rõ ràng:

• Kiểm tra dây curoa
• Căn chỉnh puly
• Bôi trơn hoặc kiểm tra vòng bi theo định kỳ
• Vệ sinh cánh và vỏ quạt

Giảm ảnh hưởng nhiệt độ tới động cơ

Motor đặt ngoài dòng khí giúp giảm rủi ro motor bị nung nóng bởi khí thải nóng, tăng độ bền cách điện.

Tiết kiệm chi phí vận hành lâu dài

Khi chọn đúng quạt và vận hành đúng cách, lợi ích chi phí đến từ:

• Ít hỏng vặt do motor “được bảo vệ” hơn
• Bảo trì chủ động, thay dây curoa và căn chỉnh nhanh
• Giảm thời gian dừng máy

Ứng dụng của quạt hút ly tâm gián tiếp QLTG-4P-01

Hệ thống hút bụi nhà xưởng

QLTG-4P-01 có thể dùng cho các tuyến hút bụi với lưu lượng phù hợp, kết hợp ống gió và thiết bị lọc.

Hệ thống hút mùi sản xuất

Phù hợp hút mùi tại khu vực phát sinh như khu sơn, khu ép nhựa, khu chế biến, tùy theo nồng độ và tính chất khí.

Xưởng cơ khí và gia công kim loại

Ứng dụng để hút khói, mùi, khí nóng nhẹ, hoặc hỗ trợ thông gió, tăng chất lượng không khí trong xưởng.

Xưởng gỗ và nội thất

Có thể dùng để hút bụi gỗ, mùn cưa, tùy thiết kế hệ thống thu gom và lọc bụi.

Nhà máy thực phẩm

Ứng dụng trong thông gió, thải mùi, thải hơi nóng ở khu chế biến. Khi áp dụng cho thực phẩm, cần đảm bảo vật liệu, vệ sinh và bố trí hệ thống phù hợp tiêu chuẩn nội bộ.

Nhà máy sản xuất nhựa

Phù hợp hút mùi, thải khí nóng hoặc hỗ trợ thông gió khu vực máy ép, máy đùn.

Hệ thống thông gió công nghiệp

Ngoài hút tại điểm, quạt có thể tham gia hệ thống cấp – hút chung nhằm đảm bảo số lần trao đổi gió theo yêu cầu.

Phú Khang – Địa chỉ cung cấp quạt hút ly tâm gián tiếp QLTG-4P-01 uy tín

Phú Khang định hướng cung cấp giải pháp quạt công nghiệp tập trung vào hiệu quả vận hành và sự phù hợp với từng bài toán nhà xưởng.

Các dòng quạt công nghiệp Phú Khang đang cung cấp

Tùy nhu cầu thực tế, Phú Khang có thể tư vấn nhiều nhóm sản phẩm như:

• Quạt ly tâm (trực tiếp, gián tiếp)
• Quạt hướng trục
• Quạt hút mái, quạt thông gió
• Quạt hút bụi, quạt thải khí nóng

Lợi ích khi mua hàng tại Phú Khang

Hàng chính hãng

Sản phẩm được cung cấp rõ ràng về model, thông số, chính sách bảo hành và hỗ trợ kỹ thuật.

Tư vấn kỹ thuật miễn phí

Hỗ trợ khách hàng lựa chọn quạt theo:

• Lưu lượng mong muốn
• Cột áp theo cấu hình ống gió
• Môi trường vận hành
• Thời gian chạy và điều kiện bảo trì

Giá cạnh tranh

Chính sách giá được tối ưu theo từng thời điểm, đặc biệt với đơn hàng dự án hoặc số lượng lớn.

Giao hàng toàn quốc

Hỗ trợ giao hàng nhanh đến nhiều tỉnh thành, phù hợp cả đơn lẻ và công trình.

Hỗ trợ lắp đặt

Có thể hỗ trợ hướng dẫn lắp đặt, đề xuất phụ kiện phù hợp như ống mềm, tiêu âm, van gió, giảm chấn, theo nhu cầu.

Bảo hành rõ ràng

Chính sách bảo hành minh bạch giúp doanh nghiệp an tâm khi sử dụng.

Báo giá quạt hút ly tâm gián tiếp QLTG-4P-01 mới nhất

Giá quạt hút ly tâm gián tiếp QLTG-4P-01 được phú khang cung cấp 5.280.000đ phù hợp cho nhà xưởng, kho bãi, giúp thông gió ổn định, tiết kiệm điện. Sản phẩm bền bỉ, lắp đặt nhanh, bảo hành rõ ràng. Liên hệ Phú Khang để nhận tư vấn và báo giá tốt.

Các yếu tố ảnh hưởng đến giá

Giá quạt có thể thay đổi theo:

• Cấu hình vật liệu (thép dày, sơn, chống ăn mòn)
• Yêu cầu phụ kiện đi kèm (khung bệ, giảm chấn, khớp nối mềm)
• Số lượng đặt hàng
• Yêu cầu giao hàng và lắp đặt

Hướng dẫn lắp đặt và sử dụng quạt QLTG-4P-01

Các lưu ý trước khi lắp đặt

• Kiểm tra nguồn điện đúng 380V và thiết bị bảo vệ điện phù hợp.
• Đảm bảo mặt bằng đặt quạt phẳng, chắc chắn.
• Chừa khoảng trống thao tác để bảo trì dây curoa và motor.
• Kiểm tra hướng quay của motor và cánh quạt theo khuyến nghị.

Quy trình vận hành an toàn

• Chạy thử không tải trước khi đấu nối hoàn chỉnh hệ thống.
• Kiểm tra rung, tiếng ồn bất thường.
• Đảm bảo lưới chắn hoặc che chắn an toàn tại vị trí cần thiết.
• Không vận hành khi puly, dây curoa chưa có che chắn phù hợp.

Kiểm tra định kỳ

Nên xây dựng lịch kiểm tra:

• Hằng tuần: tiếng ồn, rung, nhiệt motor.
• Hằng tháng: độ căng dây curoa, độ thẳng hàng puly.
• Theo chu kỳ: vệ sinh cánh, vỏ quạt, kiểm tra vòng bi.

Bảo dưỡng dây curoa và motor

• Dây curoa cần đúng độ căng để tránh trượt và giảm tổn thất.
• Puly cần đồng phẳng để tránh mòn lệch.
• Motor cần vệ sinh định kỳ, kiểm tra đầu nối điện và độ rung.

FAQ – Câu hỏi thường gặp về Quạt hút ly tâm gián tiếp QLTG-4P-01

Giá quạt hút ly tâm gián tiếp QLTG-4P-01 hiện nay là bao nhiêu?

Giá phụ thuộc cấu hình, phụ kiện đi kèm và số lượng đặt hàng. Để có báo giá chính xác và phù hợp hệ thống, nên cung cấp nhu cầu lưu lượng, chiều dài ống và mục đích sử dụng để Phú Khang tư vấn đúng model và cấu hình.

Quạt QLTG-4P-01 có phù hợp cho hệ thống ống gió dài không?

Có. Với cột áp 700 Pa, QLTG-4P-01 phù hợp nhiều hệ thống ống gió dài vừa và có tổn thất áp suất đáng kể. Hiệu quả cuối cùng vẫn phụ thuộc thiết kế ống gió, đường kính ống, số lượng cút và thiết bị lọc.

Quạt ly tâm gián tiếp QLTG-4P-01 có tiết kiệm điện không?

Mức tiêu thụ điện phụ thuộc vào tải thực tế của hệ thống và chế độ vận hành. Quạt ly tâm gián tiếp có thể tối ưu chi phí vận hành nếu:

• Chọn đúng lưu lượng và cột áp
• Hệ thống ống gió thiết kế hợp lý
• Bảo trì định kỳ để hạn chế tổn thất

Phú Khang có hỗ trợ giao hàng và lắp đặt quạt QLTG-4P-01 toàn quốc không?

Có. Phú Khang hỗ trợ giao hàng toàn quốc và có thể tư vấn, hướng dẫn hoặc hỗ trợ lắp đặt tùy theo khu vực và quy mô đơn hàng.

Chính sách bảo hành quạt hút ly tâm gián tiếp QLTG-4P-01 như thế nào?

Sản phẩm áp dụng bảo hành 12 tháng với điều kiện sử dụng và lắp đặt đúng hướng dẫn, kèm hỗ trợ kỹ thuật sau bán hàng để khách hàng vận hành ổn định.
