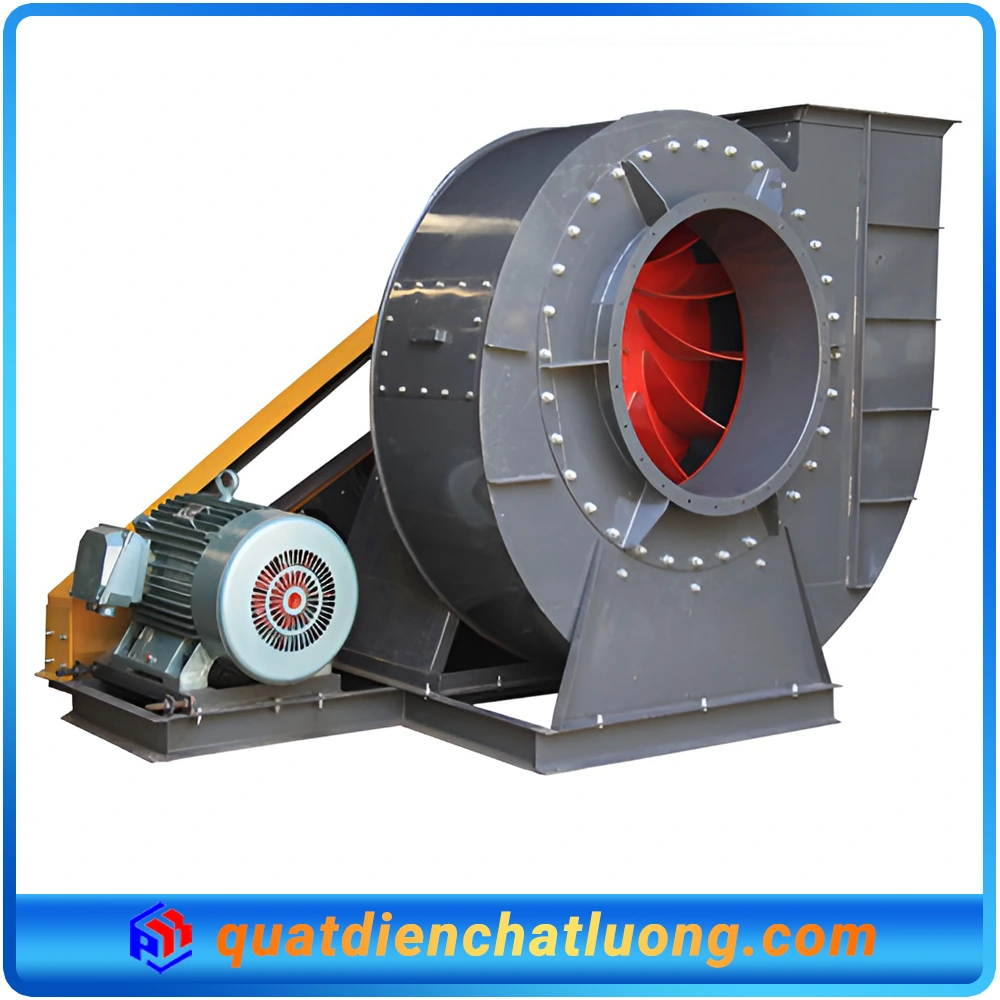

Quạt hút ly tâm gián tiếp QLTG-4P-25

Quạt hút ly tâm gián tiếp QLTG-4P-25 là lựa chọn tối ưu cho hệ thống thông gió cần lực hút mạnh, vận hành ổn định và hạn chế truyền nhiệt trực tiếp. Thiết kế gián tiếp giúp bảo vệ động cơ, tăng độ bền khi làm việc trong môi trường khói, bụi hoặc nhiệt độ cao. Nếu bạn cần giải pháp hút – thổi hiệu quả, tiết kiệm chi phí vận hành ngay từ đầu, đây là model đáng cân nhắc.

Quạt hút ly tâm gián tiếp QLTG-4P-25 là gì?

Quạt hút ly tâm gián tiếp QLTG-4P-25 là loại quạt ly tâm sử dụng bộ truyền đai (puly – dây curoa) để truyền lực từ động cơ sang cánh quạt.

Khác với quạt truyền động trực tiếp (cánh gắn thẳng trục motor), dạng gián tiếp cho phép:

• Tách động cơ khỏi dòng khí (đặc biệt hữu ích khi hút khí nóng, khí có hơi ẩm, bụi mịn).
• Thay đổi tốc độ linh hoạt bằng tỉ số puly.
• Làm việc ổn định ở hệ thống cần cột áp cao và đường ống dài.

Trong ký hiệu thường gặp, “4P” thường được hiểu là động cơ 4 cực (tốc độ định mức khoảng 1.400-1.500 vòng/phút tùy tải và nguồn điện), còn “25” thường gắn với cỡ cánh/đường kính danh nghĩa của dòng quạt (tùy theo quy ước của từng nhà sản xuất).

Đặc điểm nổi bật của quạt hút ly tâm gián tiếp QLTG-4P-25

Dưới góc nhìn vận hành công nghiệp, QLTG-4P-25 thường được lựa chọn vì các điểm sau:

• Áp suất tĩnh tốt: phù hợp hút qua cyclone, túi lọc bụi, buồng lắng, ống dài nhiều co cút.
• Độ linh hoạt cao: chỉnh lưu lượng/cột áp bằng thay puly, dễ “match” với hệ thống sau khi chạy thử.
• An toàn hơn cho động cơ: motor đặt lệch khỏi dòng khí, giảm rủi ro quá nhiệt, bám bụi, ăn mòn.
• Dễ tối ưu bảo trì: có thể thay dây curoa, bạc đạn, cân chỉnh đồng trục mà không phải tháo cả cụm cánh như một số thiết kế trực tiếp.

Thông số kỹ thuật quạt hút ly tâm gián tiếp QLTG-4P-25

Thông số của quạt ly tâm gián tiếp QLTG-4P-25:

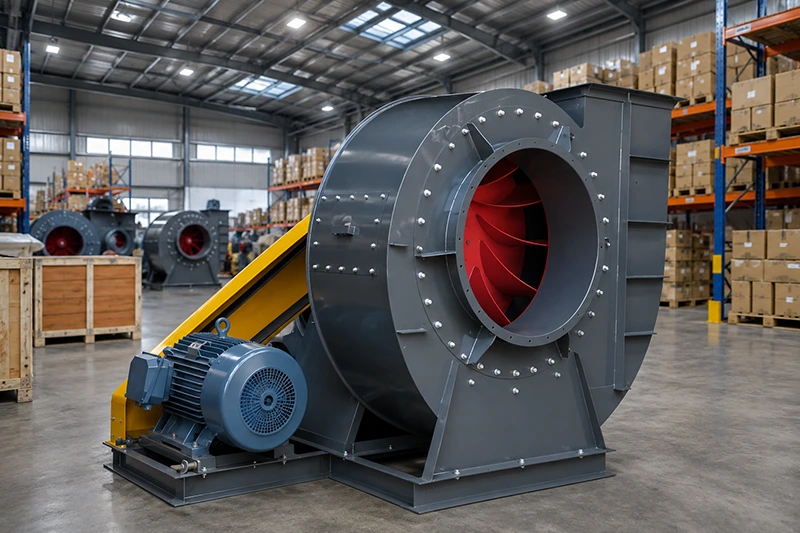

Cấu tạo quạt hút ly tâm gián tiếp QLTG-4P-25

Cụm quạt ly tâm gián tiếp tiêu chuẩn thường gồm: motor – bộ truyền đai – trục – gối đỡ – cánh – vỏ – khung bệ. Mỗi hạng mục đều ảnh hưởng trực tiếp tới độ bền, rung ồn và hiệu quả vận hành.

Động cơ điện

• Thường dùng động cơ 3 pha (phổ biến 380V) cho tải công nghiệp; một số ứng dụng nhỏ có thể dùng 220V nhưng ít gặp ở cỡ quạt cần áp cao.
• Nên ưu tiên motor có cấp bảo vệ IP phù hợp môi trường bụi và độ ẩm; nếu đặt ngoài trời cần che chắn.
• Nếu hệ thống cần điều chỉnh lưu lượng theo ca/kho, có thể kết hợp biến tần (VFD). Tuy nhiên với truyền đai, việc chỉnh bằng puly vẫn là cách “cứng” và ổn định, ít phụ thuộc điện tử.

Cánh quạt ly tâm

• Cánh là “trái tim” của quạt, quyết định lưu lượng – cột áp – hiệu suất.
• Với hút bụi, nên quan tâm khả năng chống bám và chống mài mòn, cân bằng động tốt để giảm rung.
• Một số thiết kế dùng cánh cong về sau để tăng hiệu suất và giảm công suất tăng vọt khi tăng lưu lượng.

Vỏ quạt

• Vỏ dạng xoắn (volute) dẫn hướng dòng khí ra cửa xả.
• Độ dày vỏ và chất lượng hàn ảnh hưởng lớn tới độ kín, rò gió và độ ồn.
• Với khí nóng/ăn mòn, vật liệu vỏ cần tính theo môi trường (thép/inox/FRP) và có thể cần lớp sơn chịu nhiệt.

Trục truyền động

• Trục là phần chịu mô-men và tải uốn từ cánh + lực căng dây curoa.
• Trục gia công tốt, lắp đúng dung sai sẽ giúp giảm rung, tăng tuổi thọ bạc đạn.

Puly và dây curoa

• Bộ truyền đai là điểm khác biệt cốt lõi của quạt gián tiếp.
• Tỉ số puly quyết định tốc độ cánh: thay đổi puly là cách điều chỉnh lưu lượng/cột áp rất thực dụng khi chạy thử.
• Dây curoa cần đúng chủng loại và đúng lực căng; quá căng sẽ hại bạc đạn, quá chùng gây trượt – nóng – mòn nhanh.

Gối đỡ và bạc đạn

• Gối đỡ (bearing housing) và bạc đạn chịu tải trục, tải hướng kính từ dây curoa.
• Với môi trường bụi, nên ưu tiên giải pháp có phớt chắn bụi và lịch bơm mỡ rõ ràng.

Cửa hút và cửa xả

• Thiết kế cửa hút/xả ảnh hưởng tổn thất đầu – cuối.
• Khi nối ống, nên hạn chế co gấp, dùng đoạn thẳng dẫn hướng để giảm xoáy và giảm tổn thất.

Khung bệ và chân đế

• Khung bệ vững giúp giảm rung; chân đế nên có vị trí bắt bulông dễ cân chỉnh.
• Với công trình có yêu cầu rung thấp, nên dùng đệm cao su/ lò xo chống rung và khớp nối mềm ở cửa hút/xả.

Ưu điểm của quạt hút ly tâm gián tiếp QLTG-4P-25

Hoạt động ổn định với cột áp cao

Quạt ly tâm (đặc biệt khi tối ưu cánh và vỏ) cho áp suất tĩnh cao hơn so với nhiều dòng hướng trục. Với lọc bụi, hút qua thiết bị xử lý, đây là yêu cầu gần như bắt buộc.

Phù hợp với hệ thống đường ống dài

Đường ống dài, nhiều co – cút – van – chụp hút sẽ tạo tổn thất lớn. Dạng ly tâm gián tiếp giúp hệ thống “đỡ hụt gió” khi đi xa và khi tải thay đổi theo mức bẩn của lọc.

Động cơ không tiếp xúc trực tiếp với dòng khí nóng

Motor không nằm trên trục cánh nên tránh bị ảnh hưởng bởi:

• khí nóng,
• bụi bẩn bám cánh tản nhiệt,
• hơi ẩm/ăn mòn.

Điều này đặc biệt quan trọng ở hệ thống hút khói, khí lò, khu vực có hơi dung môi hoặc bụi gỗ.

Dễ thay đổi tốc độ thông qua puly

Trong thực tế thi công, bản vẽ “đẹp” nhưng khi chạy thử thường phát sinh sai lệch (tổn thất ống, chụp hút, lọc…). Thay puly là cách hiệu quả để chỉnh đúng điểm làm việc mà không phải đổi cả quạt.

Tuổi thọ cao, vận hành bền bỉ

Nếu dây curoa được căn chuẩn và bơm mỡ bạc đạn đúng lịch, cụm quạt gián tiếp chạy rất “lành”, chịu tải tốt trong môi trường công nghiệp.

Dễ bảo trì và thay thế linh kiện

Cụm truyền động tách rời giúp:

• thay dây,
• thay bạc đạn,
• cân chỉnh đồng trục,
• kiểm tra rung

nhanh hơn, giảm thời gian dừng máy.

Nhược điểm của quạt hút ly tâm gián tiếp QLTG-4P-25

Chi phí đầu tư cao hơn quạt truyền động trực tiếp

Do có thêm bộ truyền đai, gối đỡ, trục… nên chi phí chế tạo và lắp đặt thường cao hơn.

Cần bảo dưỡng dây curoa định kỳ

Dây curoa là vật tư hao mòn. Nếu môi trường bụi nhiều hoặc nhiệt cao, chu kỳ kiểm tra cần dày hơn.

Kích thước lắp đặt lớn

So với truyền động trực tiếp, bộ truyền đai làm tổng thể cồng kềnh hơn, cần không gian thao tác để căng dây và bảo trì.

Cần cân chỉnh puly chính xác

Lệch puly/đồng trục kém là nguyên nhân phổ biến gây:

• rung,
• nóng ổ bi,
• mòn dây,
• giảm hiệu suất.

Ứng dụng của quạt hút ly tâm gián tiếp QLTG-4P-25

Hệ thống hút bụi công nghiệp

Dùng cho bụi gỗ, bụi mài, bụi xi măng… kết hợp cyclone, lọc túi, lọc cartridge. Điểm mấu chốt là quạt phải đủ ΔP khi lọc bẩn dần.

Hệ thống hút khói và khí nóng

Phù hợp các khu vực lò, buồng sấy, hút khói hàn… nhờ motor tách khỏi dòng khí và dễ cấu hình vật liệu chịu nhiệt.

Hệ thống thông gió nhà xưởng

Dùng khi cần thắng tổn thất ống dài, cấp/hút qua tiêu âm hoặc qua đường ống gom nhiều nhánh.

Lò sấy và lò hơi

Các hệ thống này thường có khí nóng và đôi khi có bụi/ẩm; truyền động gián tiếp giúp tăng độ bền cụm motor.

Nhà máy gỗ

Bụi gỗ nhiều, sợi dài có thể bám; cần thiết kế chụp hút – ống – cyclone hợp lý để giảm nghẹt và giảm mài mòn cánh.

Nhà máy xi măng

Tải bụi nặng, mài mòn mạnh: nên cân nhắc cánh/vỏ chịu mài mòn và chú ý cân bằng động.

Nhà máy gạch và gốm sứ

Thường gặp bụi mịn và nhiệt; yêu cầu độ bền và khả năng duy trì cột áp khi làm việc liên tục.

Nhà máy luyện kim

Môi trường nhiệt cao, đôi khi có khí ăn mòn. Cần chọn vật liệu, sơn phủ và bố trí motor cách nhiệt hợp lý.

Ngành hóa chất

Có thể có hơi dung môi/ăn mòn: cần đánh giá vật liệu (inox/FRP), phớt, và tiêu chuẩn an toàn phù hợp môi trường.

Hệ thống HVAC công nghiệp

Dùng trong các cụm hút – cấp cần áp, hút khí thải qua thiết bị xử lý, hoặc các bài toán công nghiệp đặc thù mà quạt hướng trục không đáp ứng.

Báo giá quạt hút ly tâm gián tiếp QLTG-4P-25

Giá quạt không chỉ nằm ở “kW” hay “size 25”, mà phụ thuộc cấu hình và điều kiện làm việc. Báo giá kỹ thuật chuẩn nên đi kèm đường đặc tính hoặc ít nhất là bộ thông số Q – ΔP.

Những yếu tố ảnh hưởng đến giá bán

• Lưu lượng, cột áp yêu cầu (điểm làm việc càng nặng, kết cấu càng dày).
• Nhiệt độ khí, tính ăn mòn.
• Mức bụi và tính mài mòn.
• Tiêu chuẩn rung ồn và cân bằng động.
• Yêu cầu phụ kiện (tiêu âm, van 1 chiều, khớp mềm, bệ chống rung…).

Địa chỉ mua quạt hút ly tâm gián tiếp QLTG-4P-25 uy tín

Tiêu chí lựa chọn nhà cung cấp

• Có khả năng tư vấn theo Q – ΔP – môi trường thay vì chỉ báo giá theo “model”.
• Có hồ sơ kỹ thuật: bản vẽ, vật liệu, quy trình cân bằng động.
• Có đội lắp đặt/cân chỉnh và hỗ trợ chạy thử.

Kinh nghiệm kiểm tra sản phẩm trước khi mua

• Kiểm tra mối hàn, độ dày vỏ, độ đồng đều cánh.
• Kiểm tra độ đồng trục puly, độ thẳng trục.
• Kiểm tra gối đỡ, bạc đạn, điểm bơm mỡ.
• Yêu cầu thông tin về cân bằng động (nếu có) và kiểm tra rung khi chạy thử.

Chính sách bảo hành và hậu mãi

Nên ưu tiên đơn vị có:

• cam kết linh kiện thay thế,
• hướng dẫn bảo trì,
• hỗ trợ xử lý sự cố rung/ồn tại công trình.

Dịch vụ giao hàng toàn quốc

Quạt công nghiệp cần đóng gói chống va đập, chống nước và cố định cánh/trục đúng cách để tránh lệch khi vận chuyển.

Hỗ trợ khảo sát và tư vấn kỹ thuật

Nếu hệ thống phức tạp (nhiều nhánh, lọc bụi, khí nóng), khảo sát hiện trường giúp:

• ước tính tổn thất đường ống,
• chọn quạt đúng điểm làm việc,
• đề xuất giải pháp giảm ồn, giảm rung.

Câu hỏi thường gặp quạt ly tâm gián tiếp QLTG-4P-25

Quạt hút ly tâm gián tiếp QLTG-4P-25 phù hợp với hệ thống nào?

Phù hợp nhất với hệ thống cần cột áp cao: hút bụi qua cyclone/túi lọc, hút khói qua ống dài, hệ thống gom nhiều nhánh có nhiều co cút và thiết bị xử lý.

Quạt có thể hút khí nóng ở nhiệt độ bao nhiêu?

Phụ thuộc cấu hình vật liệu và giải pháp cách nhiệt. Thực tế, quạt gián tiếp được ưu tiên khi hút khí nóng vì motor không nằm trong dòng khí. Khi đặt hàng, cần nêu nhiệt độ làm việc liên tục và nhiệt độ đỉnh để chọn vật liệu, bạc đạn, mỡ bôi trơn và bố trí làm mát phù hợp.

Quạt sử dụng điện áp 220V hay 380V?

Với công nghiệp, đa số cấu hình dùng 3 pha 380V để đảm bảo mô-men khởi động và vận hành ổn định. 220V có thể áp dụng cho hệ nhỏ, nhưng cần kiểm tra lại công suất và nguồn điện thực tế tại công trình.

Tuổi thọ trung bình của quạt là bao lâu?

Nếu chọn đúng điểm làm việc, cân chỉnh puly chuẩn, bơm mỡ đúng lịch và không chạy quá tải, tuổi thọ cụm quạt có thể rất lâu. Trong thực tế, các hạng mục thường phải thay theo chu kỳ là dây curoa và bạc đạn (tùy môi trường bụi/nhiệt và thời gian vận hành).

Cần lưu ý gì khi lắp đặt quạt vào hệ thống đường ống?

• Đảm bảo bệ chắc, cân bằng; dùng đệm chống rung khi cần.
• Căn chỉnh đồng trục puly, chỉnh lực căng dây đúng chuẩn.
• Hạn chế co gấp ngay tại cửa hút/xả; ưu tiên có đoạn ống thẳng để ổn định dòng.
• Dùng khớp nối mềm để giảm truyền rung lên đường ống.
• Chạy thử kiểm tra: chiều quay, dòng motor, rung, nhiệt ổ bi, độ trượt dây, lưu lượng tại các chụp hút.
