Quạt hút ly tâm siêu cao áp 20HP thường được lựa chọn khi hệ thống cần cột áp rất lớn: hút qua đường ống dài, qua cyclone, túi lọc bụi, tháp xử lý khí thải, hoặc các tuyến ống có nhiều co cút, van tiết lưu. Nếu chọn đúng, quạt tạo lực hút mạnh, ổn định và tiết kiệm chi phí vận hành về lâu dài; nếu chọn sai, quạt dễ quá tải, rung ồn, không đạt lưu lượng và nhanh hỏng bạc đạn.
Bài viết này chia sẻ theo góc nhìn kỹ thuật thi công và vận hành thực tế tại Phú Khang: cách hiểu đúng “siêu cao áp 20HP”, đọc thông số, ước tính tổn thất áp suất và chọn cấu hình phù hợp từng môi trường.

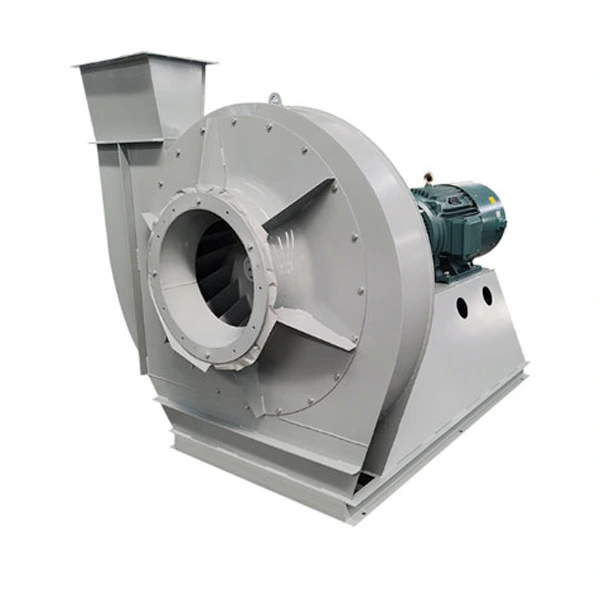

Quạt hút ly tâm siêu cao áp 20HP là gì?
Quạt hút ly tâm siêu cao áp 20HP là quạt công nghiệp dùng bánh công tác kiểu ly tâm, kết hợp vỏ xoắn và khe hở nhỏ để tạo áp suất tĩnh (cột áp) cao hơn nhóm quạt cao áp thông thường. Công suất động cơ 20HP (khoảng 15kW) cho phép quạt làm việc ở vùng tải nặng, phù hợp các hệ thống có trở lực lớn.
Điểm khác biệt cốt lõi của “siêu cao áp” không nằm ở lưu lượng gió thật lớn, mà nằm ở khả năng “đẩy qua trở lực”: lọc bụi, đường ống dài, ống nhỏ, nhiều co, hoặc cần hút từ nhiều nhánh.
Đặc điểm của quạt ly tâm siêu cao áp 20HP
- Cột áp làm việc cao, có thể duy trì lực hút ổn định khi hệ thống thay đổi trở lực (lọc bụi bám dần, van điều tiết thay đổi).
- Bánh công tác thường có kết cấu cánh cong hoặc cánh thẳng gia cường, vật liệu dày, cân bằng động tốt để chịu tốc độ quay cao.
- Thân vỏ dạng volute (vỏ xoắn) dày, có gân tăng cứng, hạn chế biến dạng và giảm rung.
- Phù hợp lắp ghép với ống gió, bích nối, tiêu âm, khớp nối mềm và bộ giảm chấn.
Cấu tạo và nguyên lý hoạt động
Cấu tạo cơ bản gồm: động cơ 20HP, gối đỡ và trục (với dạng truyền động gián tiếp) hoặc động cơ gắn trực tiếp; bánh công tác; vỏ quạt; cửa hút; cửa xả; bệ đỡ.
Nguyên lý: không khí đi vào tâm bánh công tác qua cửa hút, được cánh quạt gia tốc theo phương tiếp tuyến. Dưới tác dụng lực ly tâm, dòng khí bị “hất” ra mép bánh công tác, đi vào vỏ xoắn và chuyển đổi một phần động năng thành áp suất tĩnh. Chính phần áp suất tĩnh này giúp quạt thắng trở lực đường ống và thiết bị xử lý.
Thông số kỹ thuật quạt hút ly tâm siêu cao áp 20HP
| Thông số | Giá trị |
| Model | QLTGC-2P-20 |
| Điện áp | 380V |
| Công suất | 20HP |
| Vòng tua | 2800 vòng/phút |
| Lưu lượng gió | 4.500 m³/h |
| Cột áp | 6.000 Pa |
| Bảo hành | 12 tháng |
Ưu điểm của quạt hút ly tâm siêu cao áp 20HP
Cột áp cao, khả năng hút mạnh
Quạt tạo lực hút tốt ở các tuyến ống có trở lực cao, hút ổn định ngay cả khi thiết bị lọc bám bụi làm tăng áp suất tổn thất.
Đáp ứng hệ thống có trở lực lớn
Các hệ như túi lọc bụi, cartridge filter, cyclone đa cấp, buồng lắng, tháp hấp thụ… đều “ăn” cột áp. Nhóm siêu cao áp 20HP thường là lựa chọn hợp lý để đảm bảo lưu lượng tại cuối tuyến.
Động cơ công suất lớn, vận hành ổn định
Với công suất 20HP, quạt có dư địa vận hành, ít bị sụt áp khi tải thay đổi. Khi kết hợp biến tần, có thể tinh chỉnh lưu lượng theo nhu cầu thực tế và giảm điện năng.
Kết cấu chắc chắn, phù hợp vận hành công nghiệp
Quạt được gia cường thân vỏ, gân tăng cứng, trục và gối đỡ tải nặng (với truyền động gián tiếp), phù hợp chạy liên tục nhiều giờ trong nhà xưởng.
Ứng dụng của quạt hút ly tâm siêu cao áp 20HP
Hút bụi và khí thải trong nhà xưởng
Ứng dụng phổ biến trong hệ thống hút bụi gỗ, bụi kim loại nhẹ, bụi bao bì, bụi xi măng… kết hợp cyclone và/hoặc túi lọc bụi.
Hút khói, hơi nóng và mùi công nghiệp
Dùng cho hút khói hàn, hơi dung môi, mùi hóa chất ở mức cho phép về vật liệu quạt. Với hơi nóng, cần kiểm tra nhiệt độ khí và chọn cấu hình motor, bạc đạn, sơn chịu nhiệt phù hợp.
Hệ thống hút bụi, hút khí qua đường ống dài
Khi tuyến ống dài, nhiều co cút, nhiều nhánh, tổn thất tăng rất nhanh. Quạt siêu cao áp giúp duy trì lưu lượng ở các vị trí xa và hạn chế tình trạng nhánh gần hút mạnh, nhánh xa hút yếu.
Nhà máy, xưởng sản xuất và hệ thống thông gió công nghiệp
Phù hợp các nhà máy cần hút cục bộ tại máy, tại chụp hút, hoặc cần hút xuyên qua thiết bị xử lý trước khi xả ra môi trường.
Cách chọn quạt hút ly tâm siêu cao áp 20HP phù hợp
Chọn quạt không nên dựa vào “cảm giác mạnh yếu” hay chỉ nhìn công suất. Quy trình kỹ thuật tối thiểu cần đi qua 4 bước sau.
Xác định lưu lượng gió cần thiết
- Với hút cục bộ: tính theo vận tốc bắt giữ tại miệng chụp hút và diện tích miệng hút.
- Với hút bụi đường ống: chọn vận tốc trong ống đủ để không lắng bụi (thường cần cao hơn thông gió thông thường).
- Với nhiều nhánh: cân bằng lưu lượng từng nhánh, tránh dồn hết về nhánh gần.
Nếu chưa có bản vẽ, tối thiểu cần: số điểm hút, kích thước chụp hút/miệng hút, loại bụi/khí, chiều dài tuyến ống dự kiến.
Xác định cột áp và tổn thất áp suất
Cột áp yêu cầu = tổn thất ống thẳng + tổn thất cút/co/tê/van + tổn thất thiết bị (lọc bụi, cyclone, tiêu âm, chụp hút) + hệ số dự phòng.
Kinh nghiệm thi công: với hệ có lọc bụi, nên tính thêm biên độ tăng trở lực theo thời gian (lọc bám bụi). Nếu không, quạt sẽ hụt lưu lượng sau một thời gian vận hành.
Lựa chọn theo môi trường và loại khí cần hút
- Có bụi mài mòn: cân nhắc cánh dày hơn, vật liệu phù hợp, bố trí cửa vệ sinh.
- Có hơi ẩm/ăn mòn: ưu tiên inox hoặc sơn phủ phù hợp.
- Có nguy cơ cháy nổ: cần đánh giá nguy cơ, chọn cấu hình an toàn, nối đất, và vật liệu theo tiêu chuẩn áp dụng.
Kiểm tra nguồn điện và điều kiện lắp đặt
- Xác nhận nguồn 3 pha 380V, tiết diện dây, aptomat, khởi động mềm/biến tần.
- Nền móng: quạt 20HP cần bệ chắc, cân bằng tốt, lắp giảm chấn và khớp nối mềm để hạn chế truyền rung.
- Không gian bảo trì: chừa khoảng thay dây curoa, tháo bánh công tác khi cần.
Giá quạt hút ly tâm siêu cao áp 20HP
Giá quạt 20HP có thể chênh lệch đáng kể giữa các cấu hình, vì “20HP” chỉ là công suất motor, không nói hết về cột áp, vật liệu và tiêu chuẩn gia công.
Các yếu tố ảnh hưởng đến giá quạt
- Thông số làm việc: cột áp càng cao, yêu cầu gia công càng nặng, giá càng tăng.
- Vật liệu: thép thường, inox, sơn epoxy, sơn chịu nhiệt.
- Kiểu truyền động: trực tiếp hay gián tiếp; loại gối đỡ, puly, dây curoa.
- Phụ kiện đi kèm: tiêu âm, khớp nối mềm, van một chiều, chụp hút, bích nối, tủ điện, biến tần.
- Tiêu chuẩn cân bằng động, kiểm tra rung, kiểm tra độ đồng tâm trục.
Báo giá quạt ly tâm siêu cao áp 20HP tại Phú Khang
Để báo giá đúng và tránh phát sinh, Phú Khang thường cần các thông tin tối thiểu:
- Lưu lượng yêu cầu (m³/h) và cột áp yêu cầu (Pa).
- Bản vẽ tuyến ống hoặc mô tả: chiều dài, số co cút, số nhánh, đường kính ống.
- Môi trường làm việc: bụi gì, nhiệt độ, độ ẩm, có ăn mòn hay không.
- Điện áp sử dụng, vị trí lắp đặt, yêu cầu độ ồn.
Khi có đủ dữ liệu, Phú Khang sẽ lựa chọn model theo đường đặc tính, kiểm tra công suất trục để đảm bảo motor 20HP không quá tải, đồng thời đề xuất phụ kiện đồng bộ giúp hệ chạy êm và bền.
Vì sao nên mua quạt hút ly tâm siêu cao áp 20HP tại Phú Khang?
Tư vấn lựa chọn quạt theo thông số hệ thống
Phú Khang không chốt quạt theo “mã quen” mà chốt theo điểm làm việc. Điều này giúp tránh 2 tình huống tốn kém: chọn thiếu cột áp phải thay quạt, hoặc chọn dư quá phải bóp van và tốn điện.
Cung cấp quạt và phụ kiện đồng bộ
Một hệ hút ổn định không chỉ có quạt. Phú Khang có thể cung cấp đồng bộ ống gió, bích, khớp nối mềm, giảm chấn, tiêu âm, tủ điện, biến tần… để hạn chế rung ồn và giảm rò rỉ trên tuyến.
Chính sách giá, giao hàng và bảo hành
Phú Khang ưu tiên báo giá rõ cấu hình và phạm vi cung cấp, tiến độ giao hàng theo thực tế sản xuất, và chính sách bảo hành theo hợp đồng. Với hệ vận hành liên tục, đội kỹ thuật có thể hướng dẫn quy trình kiểm tra rung, độ đồng tâm và lịch bảo trì gối đỡ để tăng tuổi thọ.
Câu hỏi thường gặp về quạt hút ly tâm siêu cao áp 20HP
Quạt ly tâm siêu cao áp 20HP dùng để làm gì?
Dùng để hút hoặc thổi khí qua hệ thống có trở lực lớn: hút bụi qua lọc, hút khí thải qua tháp xử lý, hút qua đường ống dài/nhiều co, hoặc hút cục bộ tại máy trong nhà xưởng.
Quạt 20HP có lưu lượng và cột áp bao nhiêu?
Tùy thiết kế cánh và tốc độ quay. Thực tế có thể dao động khoảng 3.000–12.000 m³/h và 2.000–8.000 Pa. Muốn chốt chính xác cần biết “m³/h tại Pa” của hệ thống, vì quạt chạy theo đường đặc tính chứ không chạy theo một con số cố định.
Quạt ly tâm siêu cao áp 20HP dùng điện 380V không?
Phần lớn dùng điện 3 pha 380V/50Hz. Trường hợp công trình có nguồn khác, Phú Khang sẽ tư vấn motor và tủ điện phù hợp (khởi động mềm/biến tần) để đảm bảo dòng khởi động và dòng tải an toàn.
Quạt 20HP có phù hợp với hệ thống đường ống dài không?
Phù hợp nếu cột áp được tính đúng theo tổn thất tuyến ống và thiết bị. Với đường ống dài, nên đặc biệt chú ý: đường kính ống, số co cút, cách chia nhánh và rò rỉ trên đường ống. Nếu cần, có thể dùng biến tần để cân chỉnh tại hiện trường.
Quạt ly tâm cao áp và siêu cao áp khác nhau thế nào?
Khác nhau chủ yếu ở vùng cột áp làm việc và thiết kế cánh/vỏ để tạo áp suất tĩnh. Quạt siêu cao áp thường tạo cột áp cao hơn, kết cấu nặng hơn, yêu cầu cân bằng động và lắp đặt chuẩn hơn để kiểm soát rung ồn.
Mua quạt hút ly tâm siêu cao áp 20HP ở đâu?
Nếu cần chọn đúng theo hệ thống (không chỉ theo công suất), có thể liên hệ Phú Khang để cung cấp thông số lưu lượng, cột áp và điều kiện làm việc. Đội kỹ thuật sẽ đối chiếu đường đặc tính, kiểm tra tải motor và đề xuất cấu hình quạt cùng phụ kiện đồng bộ phù hợp công trình.
