Quạt ly tâm 22kW

Quạt ly tâm 22kW – dòng quạt công suất lớn cho lưu lượng gió cao và áp suất mạnh, đáp ứng hiệu quả nhu cầu thông gió nhà xưởng, cấp khí tươi và hút bụi công nghiệp. Lựa chọn đúng model ngay từ đầu giúp tối ưu điện năng, vận hành êm và giảm đáng kể chi phí bảo trì về lâu dài.

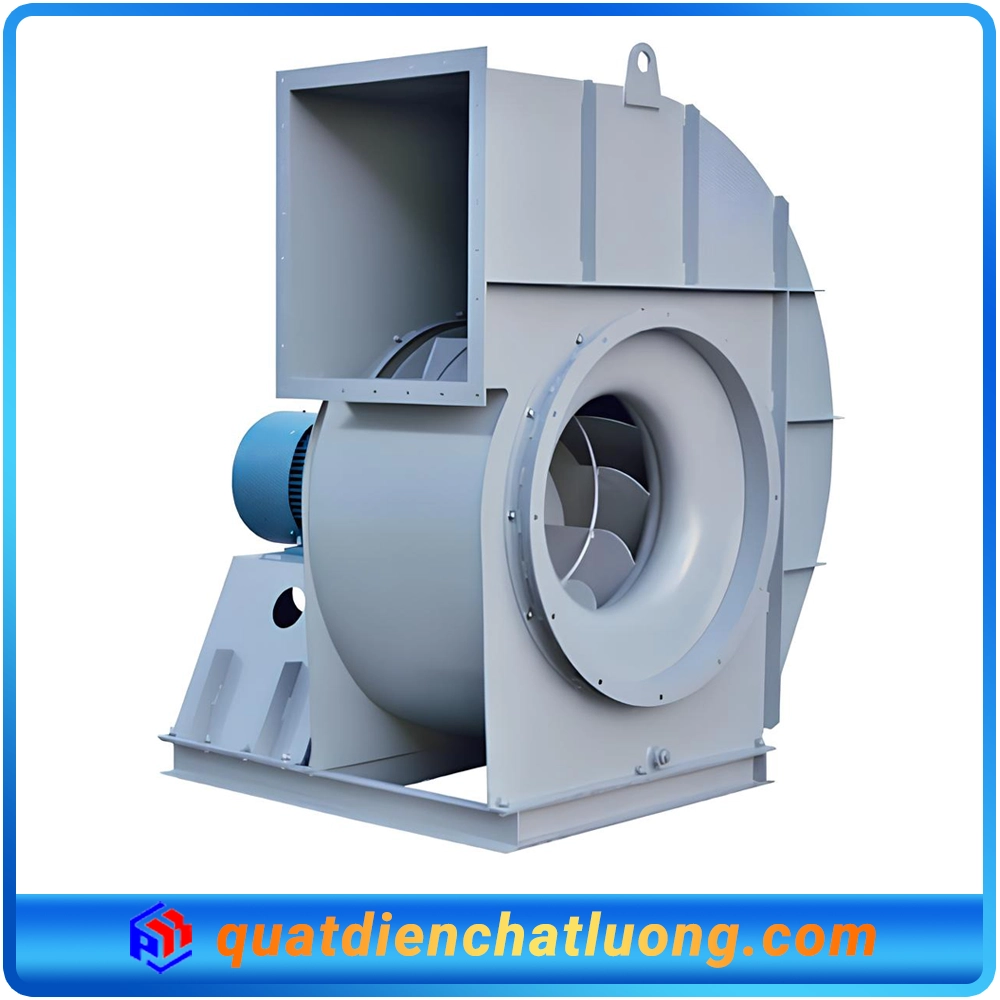

Quạt ly tâm 22kW PK-22000 là gì?

Trong các hệ thống hút bụi, hút khói, hút khí nóng và thông gió nhà xưởng quy mô lớn, yêu cầu quan trọng nhất thường nằm ở áp suất (cột áp) cao, khả năng đẩy/hút qua đường ống dài, và độ ổn định khi vận hành liên tục. Đây cũng chính là lý do nhiều đơn vị sản xuất và nhà thầu cơ điện ưu tiên lựa chọn quạt ly tâm 22 kW PK-22000 cho các công trình cần tải nặng.

Quạt ly tâm 22kW PK-22000 là dòng quạt công nghiệp công suất lớn sử dụng nguyên lý lực ly tâm để tạo áp suất cao.

Thiết bị chuyên dùng trong:

• Hệ thống hút bụi (xưởng gỗ, xưởng cơ khí, nhà máy sản xuất…)
• Hệ thống hút khói, hút khí nóng (lò hơi, lò sấy, khu vực nhiệt cao)
• Hệ thống thông gió công nghiệp và cấp khí tươi
• Các giải pháp xử lý môi trường như cyclone, lọc bụi túi vải, xử lý khí thải…

So với các dòng quạt hướng trục, quạt ly tâm (centrifugal fan) nổi bật ở khả năng vượt trở lực và duy trì hiệu quả khi hệ thống có nhiều co cút, van, chụp hút, buồng lọc… Vì vậy, PK-22000 thường được cân nhắc như một lựa chọn “đúng tải – đúng hệ thống” cho các bài toán kỹ thuật cần áp suất lớn.

Vai trò của quạt ly tâm 22kW trong hệ thống công nghiệp

Tạo áp suất mạnh cho hệ thống ống gió dài

Trong thực tế thi công, hệ thống hút bụi/hút khí thường phải đi ống dài, chia nhánh, có nhiều cút chuyển hướng, chụp hút và thiết bị lọc. Mỗi chi tiết sẽ tạo ra tổn thất áp suất. Quạt ly tâm 22kW PK-22000 với cột áp lớn giúp:

• Đẩy/hút khí đi xa mà vẫn đảm bảo lưu lượng
• Hạn chế tình trạng “hút yếu” ở các nhánh cuối đường ống
• Tăng tính ổn định của toàn hệ thống khi vận hành lâu dài

Hút bụi, hút khí thải trong nhà xưởng

Với các nhà xưởng sản xuất, việc thu gom bụi và khí thải không chỉ giúp môi trường làm việc sạch hơn mà còn hỗ trợ:

• Giảm nguy cơ cháy nổ (đặc biệt với bụi gỗ, bụi mịn)
• Bảo vệ thiết bị, máy móc khỏi bám bụi
• Hạn chế ảnh hưởng đến sức khỏe người lao động

Quạt ly tâm công suất 22kW là một “trái tim” đủ mạnh để kéo bụi/khí thải qua đường ống và đưa về thiết bị xử lý (cyclone, túi lọc, tháp xử lý…).

Cấp khí tươi cho khu vực sản xuất

Ngoài chức năng hút, quạt ly tâm còn có thể dùng để:

• Cấp khí tươi vào khu vực sản xuất
• Hỗ trợ cân bằng áp suất trong nhà xưởng
• Kết hợp với hệ thống làm mát/giải nhiệt, tăng chất lượng không khí

Ứng dụng trong hệ thống xử lý môi trường công nghiệp

Trong nhiều dây chuyền, quạt ly tâm đảm nhận vai trò:

• Tạo dòng khí ổn định qua cyclone/lọc bụi túi vải
• Hút khí thải qua đường ống tới thiết bị xử lý
• Duy trì điều kiện vận hành tối ưu cho hệ thống xử lý môi trường

Thông số kỹ thuật quạt ly tâm PK-22000

Lưu ý: Lưu lượng và áp suất thực tế có thể thay đổi theo kiểu cánh, đường kính cánh, tỷ số truyền, điều kiện hệ thống (trở lực), vật liệu chế tạo và cấu hình motor/biến tần.

Cấu tạo quạt ly tâm 22kW PK-22000

Để đáp ứng được yêu cầu vận hành công nghiệp tải nặng, quạt ly tâm 22 kW thường được thiết kế với kết cấu chắc chắn, tối ưu dòng khí và độ bền cơ học. Dưới đây là các bộ phận chính.

1. Cánh quạt ly tâm

Cánh quạt là bộ phận quyết định lớn đến đặc tính làm việc (lưu lượng – áp suất – hiệu suất – độ ồn).

• Cánh cong trước / cong sau / cánh thẳng (tùy ứng dụng)
• Có thể tối ưu theo mục tiêu:
  • Ưu tiên lưu lượng lớn cho thông gió, cấp khí
  • Ưu tiên áp suất cao cho hút bụi, hút khí nóng, vượt trở lực lớn
• Khi yêu cầu kỹ thuật cao, cánh có thể được cân bằng động để giảm rung, tăng tuổi thọ ổ bi và motor

2. Vỏ quạt dạng xoắn (volute)

Vỏ quạt dạng xoắn giúp:

• Thu và dẫn hướng dòng khí hiệu quả
• Chuyển đổi động năng thành áp suất tĩnh, tăng cột áp
• Chịu áp tốt trong môi trường công nghiệp

Tùy môi trường làm việc (bụi, nhiệt, ăn mòn), vỏ có thể dùng thép sơn tĩnh điện hoặc inox.

3. Motor 22kW

Motor là nguồn động lực chính, thường là:

• Motor 3 pha công nghiệp 380V
• Thiết kế để hoạt động liên tục 24/24 trong điều kiện tải nặng
• Có thể lựa chọn theo yêu cầu: motor tiêu chuẩn hoặc motor thương hiệu (ABB, Teco, Siemens…)

Nhiều công trình ưu tiên cấu hình chạy biến tần để điều khiển tốc độ, tối ưu lưu lượng – áp suất theo từng giai đoạn vận hành.

4. Khung bệ và hệ giảm rung

Để giảm rung lắc khi vận hành:

• Khung bệ thép chịu lực, kết cấu cứng vững
• Có thể bổ sung đệm cao su chống rung, lò xo hoặc chân đế chuyên dụng
• Kết hợp cân bằng động cánh và căn chỉnh đồng trục giúp hệ vận hành êm, bền

Nguyên lý hoạt động quạt ly tâm 22kW

Cơ chế tạo áp suất

Quạt ly tâm hoạt động theo nguyên lý rất đặc trưng:

Không khí được hút vào tâm cánh quạt (miệng hút). Khi cánh quay, lực ly tâm sẽ đẩy dòng khí văng ra phía ngoài theo phương bán kính. Dòng khí đi vào buồng xoắn và được thu – dẫn hướng, từ đó tạo áp suất cao trước khi thoát ra cửa xả.

Chính cơ chế “đẩy ra ngoài” này giúp quạt ly tâm tạo cột áp tốt hơn, phù hợp cho các hệ thống có trở lực cao.

Khả năng hoạt động trong hệ thống ống gió

Nhờ cột áp lớn, quạt ly tâm 22kW PK-22000 có thể:

• Đẩy khí qua đường ống dài
• Vượt trở lực cao do co cút, van, lưới lọc, bộ lọc bụi, chụp hút, cyclone…
• Duy trì lưu lượng ổn định trong dây chuyền sản xuất, giúp hiệu quả thu gom bụi/khí đồng đều

Quạt ly tâm 22kW PK-22000 sản xuất theo yêu cầu

Một ưu điểm thực tế của nhóm quạt công nghiệp công suất lớn là có thể gia công theo công trình. Điều này giúp hệ thống đạt hiệu quả tối ưu và tránh “mua quạt theo cảm tính”.

Tùy chỉnh theo công trình thực tế

Tùy vào bản vẽ và yêu cầu sử dụng, có thể điều chỉnh:

• Lưu lượng gió theo thiết kế
• Cột áp theo trở lực đường ống
• Kích thước cửa hút – cửa xả, hướng xả, mặt bích, vị trí chân đế
• Tỷ số truyền (trực tiếp/gián tiếp), kích thước cánh

Tùy chọn vật liệu

Tùy môi trường vận hành:

• Thép sơn tĩnh điện: lựa chọn phổ thông, hiệu quả chi phí tốt
• Inox chống ăn mòn: dùng cho môi trường có hóa chất, độ ẩm cao, khí ăn mòn
• Cánh cân bằng động theo yêu cầu: giảm rung, tăng độ bền, phù hợp vận hành liên tục

Tùy chọn motor

• Motor tiêu chuẩn
• Motor thương hiệu (ABB, Teco, Siemens…)
• Tùy chọn chạy biến tần: điều khiển tốc độ linh hoạt, tiết kiệm điện, giảm sốc cơ khí khi khởi động

Ứng dụng quạt ly tâm 22kW PK-22000 phổ biến

1. Hệ thống hút bụi công nghiệp

Đây là ứng dụng “đúng bài” của quạt ly tâm cột áp cao:

• Xưởng gỗ: hút bụi mùn cưa, dăm bào, bụi tinh
• Xưởng cơ khí: hút bụi mài, khói hàn (kết hợp chụp hút phù hợp)
• Nhà máy sản xuất: thu gom bụi tại điểm phát sinh, kéo về cyclone/túi lọc

Trong hệ thống hút bụi, hiệu quả thường phụ thuộc vào thiết kế chụp hút, tuyến ống, van gió, và lựa chọn quạt đúng cột áp – lưu lượng.

2. Hệ thống hút khí nóng – hút khói

Trong các khu vực nhiệt cao, nhu cầu hút khí nóng/hút khói giúp:

• Giảm nhiệt độ môi trường làm việc
• Dẫn khí nóng ra khỏi khu vực sản xuất, bảo vệ máy móc
• Hút khói và mùi, cải thiện điều kiện vận hành

Ứng dụng thường gặp:

• Lò hơi
• Lò sấy
• Khu vực có nhiệt độ cao, khói bụi

3. Hệ thống xử lý môi trường

Quạt ly tâm 22kW thường đi kèm các thiết bị xử lý như:

• Cyclone
• Lọc bụi túi vải
• Hệ thống xử lý khí thải

Ở đây, quạt đóng vai trò tạo dòng khí qua thiết bị xử lý, yêu cầu cột áp ổn định để duy trì hiệu suất lọc và thu gom.

Ưu điểm của quạt ly tâm 22kW PK-22000

Hiệu suất cao trong hệ thống tải nặng

Quạt được thiết kế cho môi trường công nghiệp nên có khả năng làm việc bền bỉ, phù hợp các hệ thống cần:

• Đường ống dài
• Trở lực lớn
• Thiết bị lọc gây sụt áp

Đáp ứng tốt hệ thống ống dài và áp suất lớn

Với cột áp tham khảo 4.000 Pa, quạt phù hợp cho các hệ thống:

• Có nhiều co cút, chia nhánh
• Có cyclone, túi lọc, tháp xử lý
• Cần đảm bảo hút/đẩy ổn định theo giờ vận hành

Hoạt động ổn định liên tục 24/24

Cấu hình motor 3 pha công nghiệp, kết cấu khung bệ chắc chắn giúp quạt phù hợp vận hành theo ca kíp:

• Nhà xưởng sản xuất liên tục
• Dây chuyền chạy nhiều giờ/ngày
• Hệ thống môi trường cần hoạt động ổn định để đạt yêu cầu

Dễ tùy biến theo dự án

Không chỉ chọn “một model cố định”, PK-22000 có thể được sản xuất/hiệu chỉnh theo:

• Lưu lượng
• Cột áp
• Kích thước cửa hút/xả
• Vật liệu
• Motor và phương án điều khiển (trực tiếp/biến tần)

Dễ lắp đặt và bảo trì

Quạt ly tâm có cấu tạo cơ bản, linh kiện phổ biến. Khi thi công đúng kỹ thuật và bảo trì định kỳ:

• Tuổi thọ ổ bi cao hơn
• Motor ít bị quá tải
• Giảm rung/ồn, hạn chế sự cố dừng máy

Lắp đặt và kỹ thuật vận hành quạt ly tâm 22kW

Để quạt đạt đúng hiệu suất thiết kế và bền trong môi trường công nghiệp, phần lắp đặt là yếu tố “quyết định 50%”.

Yêu cầu khi lắp đặt

• Nền móng chắc chắn: bệ đặt quạt cần đủ cứng vững, tránh lún lệch
• Căn chỉnh đồng trục motor: nếu truyền động trực tiếp hoặc gián tiếp, cần đảm bảo độ đồng tâm và cân chỉnh đúng kỹ thuật
• Hạn chế rung lắc: kết hợp chân đế chống rung và cân bằng động giúp máy êm, bền

Kỹ thuật hệ thống ống gió

Muốn tối ưu hiệu quả, hệ thống ống cần:

• Tối ưu tuyến ống để giảm tổn thất áp
• Hạn chế co gấp không cần thiết, ưu tiên bán kính cút lớn
• Đảm bảo kín khí toàn hệ thống để tránh thất thoát lưu lượng

Một hệ thống có rò rỉ hoặc thiết kế ống chưa hợp lý sẽ khiến quạt phải làm việc nặng hơn, tiêu tốn điện và giảm tuổi thọ.

Hệ thống điện

• Điện 3 pha ổn định đúng thông số
• Khuyến nghị dùng khởi động sao – tam giác hoặc biến tần
• Trang bị bảo vệ quá tải motor, rơ-le nhiệt/CB phù hợp
• Kiểm tra chiều quay đúng trước khi chạy tải

Báo giá quạt ly tâm 22kW PK-22000

Giá quạt ly tâm 22kW không cố định theo một con số duy nhất vì phụ thuộc vào cấu hình kỹ thuật và yêu cầu vật tư của từng dự án.

Yếu tố ảnh hưởng giá

• Kiểu cánh quạt: tối ưu áp hay tối ưu lưu lượng, cánh đặc thù cho bụi/khí nóng…
• Vật liệu chế tạo: thép sơn tĩnh điện hay inox, độ dày vật liệu, tiêu chuẩn gia công.
• Loại motor sử dụng: motor tiêu chuẩn hay motor thương hiệu (ABB, Teco, Siemens…).
• Yêu cầu áp suất và lưu lượng: cùng 22kW nhưng cấu hình cánh/đường kính/tỷ số truyền khác nhau sẽ cho đặc tính khác, ảnh hưởng giá thành.
• Hạng mục đi kèm: chân đế chống rung, tiêu âm, mặt bích, khớp nối mềm…

Giá cho kỹ thuật và nhà thầu

Với đội thi công và nhà thầu, báo giá thường tối ưu theo:

• Chiết khấu theo số lượng công trình.
• Giá sỉ cho đội lắp đặt.
• Hỗ trợ báo giá theo bản vẽ, theo tuyến ống và thiết bị lọc.

Sản xuất theo dự án

Khi làm theo dự án, đơn vị cung cấp có thể:

• Gia công theo yêu cầu riêng
• Tối ưu theo ngân sách công trình nhưng vẫn đảm bảo đúng thông số vận hành.
• Đồng bộ theo tiêu chuẩn lắp đặt, giảm thời gian hiệu chỉnh tại công trường.

Kết luận

Nếu bạn đang cần một giải pháp quạt công nghiệp cho hệ thống hút bụi, hút khói, hút khí nóng hoặc thông gió quy mô lớn, quạt ly tâm 22kW PK-22000 là lựa chọn đáng cân nhắc nhờ cột áp cao, khả năng vượt trở lực, và độ ổn định khi chạy tải nặng. Để hệ thống đạt hiệu quả tối ưu, nên dựa trên bản vẽ và điều kiện thực tế để tính lưu lượng – cột áp, từ đó lựa chọn cấu hình cánh, vật liệu và motor phù hợp.
