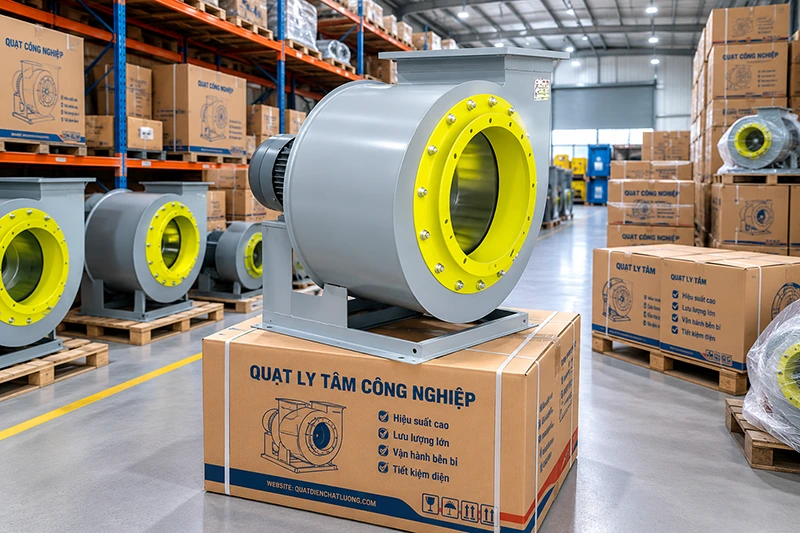

Quạt ly tâm hút khói CF 3A-1.5Kw

Quạt ly tâm hút khói CF 3A là giải pháp thông gió – hút khói hiệu quả cho bếp, nhà xưởng, kho và khu vực kín cần loại bỏ mùi, khói, hơi nóng nhanh. Thiết kế ly tâm cho lực hút mạnh, luồng gió ổn định và vận hành bền bỉ, giúp không gian thông thoáng rõ rệt chỉ sau ít phút. Lắp đặt đúng chuẩn, CF 3A hỗ trợ tối ưu hiệu suất hút và tiết kiệm chi phí vận hành.

Quạt ly tâm hút khói CF 3A là gì?

Quạt ly tâm hút khói CF 3A-1.5Kw là quạt hút kiểu ly tâm (centrifugal fan) có nhiệm vụ tạo dòng khí di chuyển từ cửa hút vào tâm cánh quạt, sau đó được gia tốc và đẩy ra theo phương tiếp tuyến vào vỏ xoắn ốc để đưa ra cửa thổi.

Điểm mạnh của dòng quạt ly tâm nói chung và CF 3A nói riêng là khả năng tạo cột áp cao, nhờ đó có thể kéo – đẩy không khí đi xa trong ống gió, qua co cút, van gió, chụp hút, lọc mỡ… mà vẫn giữ được lưu lượng tương đối ổn định.

Trong thực tế, “CF 3A” thường được hiểu là một mã/phiên bản phổ biến của quạt ly tâm hút khói, được lựa chọn nhiều vì dễ lắp đặt, vận hành bền, chi phí đầu tư hợp lý cho các hệ thống vừa và nhỏ.

Nguyên lý hoạt động của quạt ly tâm hút khói CF 3A-1.5Kw

Nguyên lý làm việc của quạt ly tâm dựa trên lực ly tâm phát sinh khi cánh quạt quay:

• Bước 1: Hút khí vào tâm quạt: Không khí/khói/mùi đi qua cửa hút và tiến vào vùng tâm cánh quạt.
• Bước 2: Gia tốc nhờ cánh quạt: Khi cánh quay, dòng khí bị “cuốn” theo và tăng vận tốc.
• Bước 3: Tăng áp trong vỏ xoắn ốc: Vỏ dạng xoắn ốc (volute) thu dòng khí và chuyển đổi một phần động năng thành áp suất.
• Bước 4: Đẩy khí ra cửa thổi: Dòng khí được dẫn ra cửa thổi để đi vào ống gió hoặc xả ra ngoài.

Nhờ cơ chế này, quạt ly tâm thường mạnh hơn quạt hướng trục ở cùng kích thước khi làm việc với hệ thống ống gió dài hoặc trở lực lớn.

Thông số kỹ thuật quạt ly tâm hút khói CF 3A

Dưới đây là thông số kỹ thuật quạt ly tâm hút khói CF 3A:

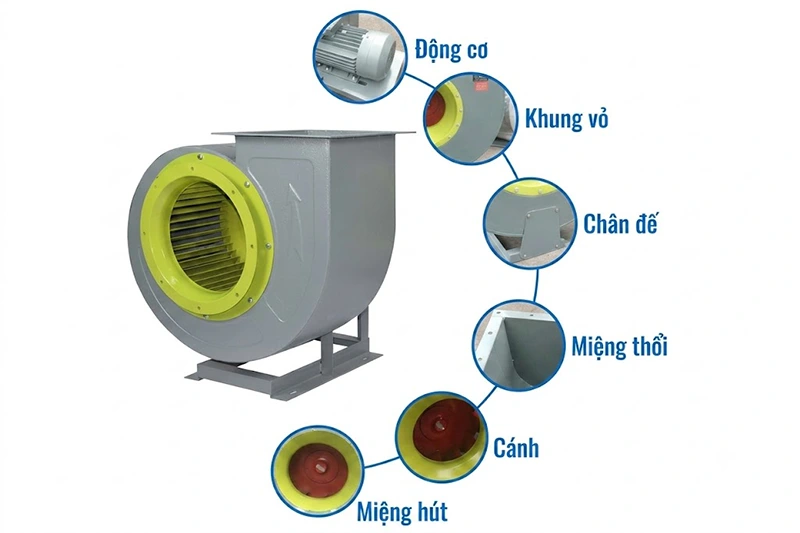

Cấu tạo quạt ly tâm hút khói CF 3A

Quạt ly tâm CF 3A thường gồm 5 nhóm bộ phận chính: vỏ quạt, cánh quạt, động cơ, hệ cửa hút – cửa thổi và khung đế. Mỗi chi tiết đều ảnh hưởng đến hiệu suất hút khói, độ bền và độ ồn.

Vỏ quạt dạng xoắn ốc

Vỏ quạt (volute) được thiết kế dạng xoắn ốc để:

• Thu gom dòng khí sau khi đi qua cánh quạt.
• Dẫn hướng khí ra cửa thổi theo một phương xác định.
• Giảm tổn thất và chuyển đổi động năng thành áp suất tĩnh.

Vỏ quạt thường làm bằng thép tấm, gia công hàn kín, có thể sơn bảo vệ hoặc dùng inox tùy môi trường. Với hệ hút khói – dầu mỡ, vỏ quạt kín và chắc giúp hạn chế rò rỉ, thuận tiện vệ sinh.

Cánh quạt ly tâm cong về trước

Cánh quạt cong về trước (forward-curved) là kiểu cánh hay gặp trong các ứng dụng cần lưu lượng tốt ở dải áp vừa, đồng thời vận hành êm hơn ở một số điều kiện.

Ưu điểm của kiểu cánh này:

• Tạo lưu lượng tốt với kích thước gọn.
• Dễ kết hợp với vỏ xoắn ốc để ổn định dòng.

Để quạt bền và ít rung, cánh quạt cần được cân bằng động tốt, mối hàn chắc và độ đồng tâm cao.

Động cơ truyền động trực tiếp

Truyền động trực tiếp nghĩa là trục động cơ nối thẳng với guồng cánh (không qua dây curoa). Ưu điểm chính:

• Kết cấu gọn, lắp đặt nhanh.
• Ít tổn thất truyền động, hiệu suất ổn định.
• Ít hạng mục bảo dưỡng (không phải tăng chỉnh dây).

Trong môi trường hút khói bếp công nghiệp, động cơ nên có cấp bảo vệ phù hợp, đặt vị trí hạn chế bám dầu mỡ và có phương án che chắn nếu lắp ngoài trời.

Cửa hút và cửa thổi

• Cửa hút: nơi nhận khói/mùi từ chụp hút hoặc từ đường ống. Cửa hút cần đủ kích thước để giảm tổn thất và hạn chế ồn.
• Cửa thổi: nơi đưa khí ra ống gió hoặc ra môi trường. Cửa thổi thường dạng chữ nhật hoặc tròn tùy thiết kế.

Khi thi công, cần ưu tiên độ kín khít của các mối nối (bích, gioăng, keo) để tránh rò mùi và giảm thất thoát lưu lượng.

Khung đế chắc chắn

Khung đế có nhiệm vụ:

• Cố định quạt và động cơ.
• Giữ đồng trục, hạn chế rung lắc.
• Tạo thuận lợi cho lắp đặt lên sàn, giá treo hoặc bệ bê tông.

Với quạt hút khói, nên kết hợp khung đế với cao su/đệm chống rung và khớp nối mềm để giảm truyền rung sang ống gió và kết cấu công trình.

Ưu điểm nổi bật của quạt ly tâm hút khói CF 3A

CF 3A được ưa chuộng trong nhiều hệ thống hút khói – thông gió nhờ hiệu quả làm việc thực tế, độ bền và chi phí phù hợp.

Áp suất gió cao, hút khói hiệu quả

So với nhiều dòng quạt hướng trục, quạt ly tâm có lợi thế về cột áp, giúp hút khói mạnh và ổn định hơn khi:

• Ống gió dài.
• Nhiều co cút.
• Có lọc mỡ, lưới lọc, tiêu âm, van gió…

Nhờ đó, khói và mùi được thu gom nhanh, giảm ám mùi trong khu vực bếp hoặc nhà xưởng.

Kết nối tốt với hệ thống ống gió

Quạt ly tâm thường được thiết kế để làm việc cùng ống gió: cửa thổi định hướng rõ ràng, dễ bố trí đường ống theo không gian thực tế.

Khi chọn đúng kích thước cửa thổi và có chuyển tiếp hợp lý (côn thu/côn nở), hệ thống sẽ giảm tổn thất và vận hành êm hơn.

Hoạt động ổn định trong thời gian dài

Nếu được chọn đúng công suất và lắp đúng kỹ thuật, CF 3A có thể chạy bền bỉ nhiều giờ liên tục mỗi ngày. Độ ổn định đến từ:

• Kết cấu vỏ – cánh chắc.
• Truyền động trực tiếp ít phát sinh lỗi.
• Dễ bảo dưỡng định kỳ.

Tiết kiệm điện năng

Tiết kiệm điện không chỉ đến từ công suất động cơ, mà quan trọng hơn là chọn đúng quạt theo đường đặc tính (đúng lưu lượng/cột áp) và giảm tổn thất hệ thống (ống gió đúng chuẩn, hạn chế co gấp, mối nối kín).

Ngoài ra, khi cần điều chỉnh lưu lượng theo thời điểm, có thể cân nhắc giải pháp biến tần (VFD) để tối ưu điện năng (tùy cấu hình motor).

Độ rung thấp, vận hành êm

Quạt ly tâm thường có độ rung thấp khi:

• Cánh được cân bằng động.
• Khung đế vững.
• Lắp đệm chống rung và khớp nối mềm.

Đây là yếu tố quan trọng với nhà hàng, khách sạn, khu vực có yêu cầu về trải nghiệm khách hàng.

Chi phí đầu tư hợp lý

So với các giải pháp hút khói công suất lớn hoặc các dòng quạt chuyên dụng cao cấp, CF 3A thường có mức đầu tư dễ tiếp cận, đặc biệt phù hợp cho:

• Nhà hàng/quán ăn quy mô vừa.
• Bếp công nghiệp trường học, căn tin.
• Xưởng sản xuất vừa và nhỏ.

Ứng dụng của quạt ly tâm hút khói CF 3A

Với khả năng tạo áp và vận chuyển khí qua ống gió, CF 3A có thể dùng cho nhiều bài toán khác nhau.

Hệ thống hút khói bếp công nghiệp

Đây là ứng dụng phổ biến nhất:

• Hút khói, mùi dầu mỡ từ chụp hút.
• Đẩy khí thải ra ngoài qua ống gió.
• Có thể kết hợp hộp lọc mỡ, chụp hút inox, ống gió tôn mạ kẽm/inox.

Lưu ý: Hệ thống bếp cần tính toán lưu lượng theo kích thước chụp hút, chiều cao treo chụp, loại bếp và tần suất nấu.

Nhà hàng, khách sạn, quán ăn

Ở các mô hình dịch vụ ăn uống, hệ hút khói ổn định giúp:

• Giảm ám mùi sang khu vực khách.
• Giữ không gian bếp thông thoáng.
• Giảm bám khói lên trần, tường.

Hệ thống hút mùi nhà xưởng

CF 3A dùng để hút khí chứa mùi, bụi nhẹ hoặc hơi nóng (tùy mức độ) trong:

• Khu gia công.
• Khu đóng gói.
• Khu sơn/keo (cần khảo sát kỹ tính ăn mòn, nguy cơ cháy nổ và yêu cầu chống cháy nổ nếu có).

Hệ thống cấp khí tươi

Ngoài hút, quạt ly tâm cũng có thể dùng để cấp khí tươi vào khu vực làm việc, kết hợp với lọc và ống gió phân phối. Việc cấp khí tươi tốt giúp cân bằng áp, giảm ngột ngạt và cải thiện chất lượng không khí.

Hút khí nóng và khí thải sản xuất

Trong một số dây chuyền, cần hút khí nóng, khí thải ra khỏi khu vực làm việc và xả ra vị trí an toàn. CF 3A có thể đáp ứng nếu:

• Nhiệt độ khí nằm trong giới hạn thiết kế.
• Vật liệu và động cơ phù hợp.
• Có phương án cách nhiệt/tiêu âm khi cần.

Thông gió tầng hầm, nhà xe

Tầng hầm thường có đường ống dài, nhiều miệng gió và trở lực cao; vì vậy quạt ly tâm là lựa chọn phù hợp cho:

• Hút khí thải.
• Cấp gió tươi.
• Hỗ trợ thông gió cưỡng bức.

Xưởng cơ khí và chế biến thực phẩm

Trong các xưởng này, quạt có thể phục vụ:

• Hút mùi, hút hơi nóng.
• Hút khói hàn (cần giải pháp lọc phù hợp).
• Thông gió tổng thể theo tuyến ống.

Hướng dẫn lắp đặt quạt ly tâm hút khói CF 3A-1.5Kw

Lắp đặt đúng kỹ thuật giúp quạt đạt hiệu suất, giảm ồn và tăng tuổi thọ. Dưới đây là quy trình tham khảo.

Xác định vị trí lắp đặt phù hợp

• Chọn nơi khô ráo, dễ bảo dưỡng, có khoảng trống thao tác.
• Tránh lắp nơi có mưa tạt trực tiếp; nếu bắt buộc, cần mái che/hộp che.
• Hạn chế đặt quạt quá sát tường gây khó hút gió hoặc tăng ồn.

Với hệ hút khói bếp, thường đặt quạt ở cuối tuyến ống (gần điểm xả), nhằm giảm rò rỉ mùi trong khu vực bếp.

Kết nối hệ thống ống gió

• Dùng bích, gioăng, keo trám kín để đảm bảo không rò khí.
• Hạn chế co gấp 90° ngay sát cửa hút/cửa thổi; nên có đoạn ống thẳng đủ dài để ổn định dòng.
• Dùng côn chuyển tiếp đúng chuẩn khi đổi kích thước ống.

Lắp đặt giảm rung, giảm ồn

• Gắn đệm chống rung (cao su lò xo hoặc cao su kỹ thuật) dưới chân đế.
• Dùng khớp nối mềm (vải bạt/ống mềm chịu nhiệt phù hợp) tại điểm nối quạt – ống để giảm truyền rung.
• Nếu cần giảm ồn, cân nhắc tiêu âm đầu hút/đầu xả hoặc bọc cách âm đường ống theo thiết kế.

Kiểm tra chiều quay động cơ

Trước khi vận hành chính thức:

• Đấu điện đúng sơ đồ.
• Chạy thử ngắn để kiểm tra chiều quay đúng theo mũi tên trên vỏ quạt.
• Nếu quay ngược (thường gặp với điện 3 pha), đảo 2 pha để đổi chiều.

Quay sai chiều làm giảm mạnh lưu lượng, tăng ồn và có thể gây rung.

Chạy thử trước khi vận hành

• Chạy thử không tải và có tải.
• Kiểm tra rung, tiếng ồn, nhiệt độ động cơ.
• Kiểm tra rò rỉ tại các mối nối ống.
• Đảm bảo chụp hút/lưới lọc sạch, không bị tắc.

Sau 1-2 ngày vận hành, nên kiểm tra lại bulong, chân đế, đệm chống rung để siết chỉnh nếu cần.

Báo giá quạt ly tâm hút khói CF 3A mới nhất

Giá quạt CF 3A trên thị trường có thể dao động theo cấu hình, vật liệu và yêu cầu công trình. Thay vì chỉ nhìn “giá rẻ”, bạn nên so sánh theo thông số thực tế (lưu lượng – cột áp – công suất) và chất lượng gia công.

Những yếu tố ảnh hưởng đến giá bán

Các yếu tố chính gồm:

• Thông số làm việc (lưu lượng/cột áp) và công suất motor.
• Vật liệu chế tạo (thép/inox), độ dày tôn.
• Chất lượng cánh (cân bằng động, độ chính xác gia công).
• Phụ kiện kèm theo: bệ chống rung, khớp nối mềm, tiêu âm, chụp hút, ống gió.
• Thương hiệu/đơn vị sản xuất và tiêu chuẩn kiểm định.

Giá theo công suất động cơ

Thông thường, công suất càng lớn thì:

• Motor và vật tư dày hơn.
• Giá tăng theo cấp số.

Tuy nhiên, chọn motor “to quá” cũng gây lãng phí điện và tăng ồn. Tối ưu nhất là chọn đúng điểm làm việc theo hệ thống.

Giá theo vật liệu chế tạo

• Thép sơn: phổ biến, giá hợp lý, phù hợp môi trường khô ráo.
• Inox (201/304): phù hợp môi trường ẩm, có hơi nước, cần chống gỉ tốt; giá cao hơn.

Với bếp công nghiệp, nếu khu vực có độ ẩm và dầu mỡ cao, vật liệu và lớp sơn/hoàn thiện bề mặt là yếu tố ảnh hưởng lớn đến độ bền.

Giá theo thương hiệu

Thương hiệu/đơn vị cung cấp ảnh hưởng tới:

• Chất lượng gia công và độ ổn định thông số.
• Dịch vụ tư vấn – bảo hành.
• Khả năng cung cấp phụ tùng thay thế.

Chính sách bảo hành và vận chuyển

Một báo giá “đúng” nên thể hiện rõ:

• Thời gian bảo hành động cơ và thân quạt.
• Điều kiện bảo hành.
• Phạm vi hỗ trợ kỹ thuật.
• Chi phí vận chuyển/lắp đặt (nếu có).

Vì sao nên mua quạt ly tâm hút khói CF 3A tại Phú Khang?

Nếu bạn đang tìm nơi cung cấp quạt CF 3A uy tín, việc chọn đơn vị có kinh nghiệm thi công hệ thống hút khói – ống gió sẽ giúp giảm rủi ro sai thông số và phát sinh chi phí.

Hàng chính hãng, đầy đủ chứng từ

Phú Khang cung cấp sản phẩm có thông tin rõ ràng, đầy đủ chứng từ theo yêu cầu, giúp khách hàng yên tâm khi nghiệm thu và vận hành.

Kiểm tra vận hành trước khi xuất kho

Trước khi giao, quạt được kiểm tra vận hành để:

• Xác nhận độ êm và mức rung.
• Kiểm tra chiều quay.
• Đảm bảo thông số cơ bản đạt yêu cầu.

Tư vấn đúng lưu lượng và cột áp

Điểm quan trọng nhất khi chọn quạt hút khói là đúng lưu lượng và cột áp theo tuyến ống thực tế. Tư vấn đúng giúp:

• Hút khói hiệu quả.
• Tránh ồn lớn.
• Tiết kiệm điện và tăng tuổi thọ motor.

Giao hàng toàn quốc

Hỗ trợ giao hàng theo nhu cầu công trình, đóng gói cẩn thận để hạn chế móp méo trong quá trình vận chuyển.

Hỗ trợ kỹ thuật lắp đặt

Hỗ trợ hướng dẫn đấu nối, chống rung, bố trí ống gió, nhằm tối ưu hiệu suất hệ thống và hạn chế lỗi thường gặp.

Bảo hành chính hãng

Chính sách bảo hành rõ ràng giúp người dùng an tâm trong quá trình sử dụng, đặc biệt với hệ thống chạy thường xuyên như bếp công nghiệp và nhà xưởng.

Câu hỏi thường gặp về quạt ly tâm hút khói CF 3A

Dưới đây là một số câu hỏi phổ biến khi lựa chọn và sử dụng quạt CF 3A.

Quạt CF 3A phù hợp với hệ thống ống gió dài bao nhiêu mét?

Không thể xác định chính xác chỉ theo “số mét ống” vì còn phụ thuộc đường kính ống, số co cút, van gió, lọc mỡ, tiêu âm… Thực tế cần quy đổi toàn bộ thành tổng trở lực (Pa), từ đó chọn quạt có cột áp phù hợp. Với tuyến ống càng dài và nhiều phụ kiện, yêu cầu cột áp càng cao.

Có thể dùng để hút khói bếp công nghiệp không?

Có. Quạt ly tâm CF 3A rất phù hợp cho hút khói bếp công nghiệp nhờ cột áp cao và khả năng làm việc với ống gió. Để bền hơn, nên:

• Có lưới/lọc mỡ trước quạt.
• Thiết kế cửa vệ sinh ống gió.
• Vệ sinh định kỳ để hạn chế bám dầu.

Quạt sử dụng điện 220V hay 380V?

Tùy công suất và cấu hình. Nhiều hệ nhỏ có thể dùng 220V, còn các hệ công suất lớn thường dùng 380V để motor chạy ổn định và tiết kiệm dòng. Khi đặt hàng, bạn nên xác định nguồn điện sẵn có tại công trình.

Quạt CF 3A có hoạt động liên tục được không?

Có thể chạy liên tục nếu:

• Chọn đúng công suất.
• Motor đạt chất lượng và được thông gió tốt.
• Lắp đặt đúng, không quá tải do tắc đường ống/lọc mỡ.

Với hệ chạy dài giờ mỗi ngày, nên chú trọng bảo dưỡng và kiểm tra rung – nhiệt.

Có thể lắp ngoài trời không?

Có thể, nhưng cần giải pháp bảo vệ:

• Mái che hoặc hộp che mưa nắng.
• Sơn chống gỉ hoặc chọn inox tùy môi trường.
• Đảm bảo an toàn điện, hộp điện kín nước theo yêu cầu.

Bao lâu nên bảo dưỡng một lần?

Tùy môi trường. Với bếp công nghiệp nhiều dầu mỡ, nên kiểm tra/vệ sinh thường xuyên hơn (ví dụ 1-3 tháng/lần tùy tần suất). Với môi trường ít bám bẩn, có thể 3–6 tháng/lần. Các hạng mục thường gồm:

• Vệ sinh cánh và vỏ.
• Kiểm tra bulong, chân đế.
• Kiểm tra tiếng ồn/rung bất thường.
• Kiểm tra nhiệt độ motor.

Giá quạt ly tâm hút khói CF 3A bao nhiêu?

Giá phụ thuộc vào lưu lượng, cột áp, công suất motor, vật liệu và phụ kiện đi kèm. Để có giá chính xác, bạn nên cung cấp thông tin cơ bản của hệ thống (kích thước chụp hút/ống gió, chiều dài tuyến ống, số co, nhu cầu lưu lượng).

Mua quạt CF 3A ở đâu uy tín?

Bạn nên chọn đơn vị có khả năng tư vấn đúng theo hệ thống và có chính sách bảo hành rõ ràng. Phú Khang là một lựa chọn phù hợp khi bạn cần quạt CF 3A kèm tư vấn lưu lượng – cột áp, giao hàng toàn quốc và hỗ trợ kỹ thuật lắp đặt.
