Quạt ly tâm nồi hơi tạo luồng không khí phục vụ quá trình cháy, đồng thời hút khói và đưa khí thải qua đường ống, thiết bị xử lý. Chọn quạt không chỉ dựa vào công suất động cơ: lưu lượng, áp suất, nhiệt độ khí, nhiên liệu và trở lực toàn hệ thống đều ảnh hưởng trực tiếp đến hiệu quả vận hành.
Bài viết dưới đây giúp bạn phân biệt quạt cấp gió với quạt hút khói, xác định các thông số cần có khi chọn quạt và biết cần chuẩn bị gì để nhận báo giá phù hợp cho hệ thống lò hơi.

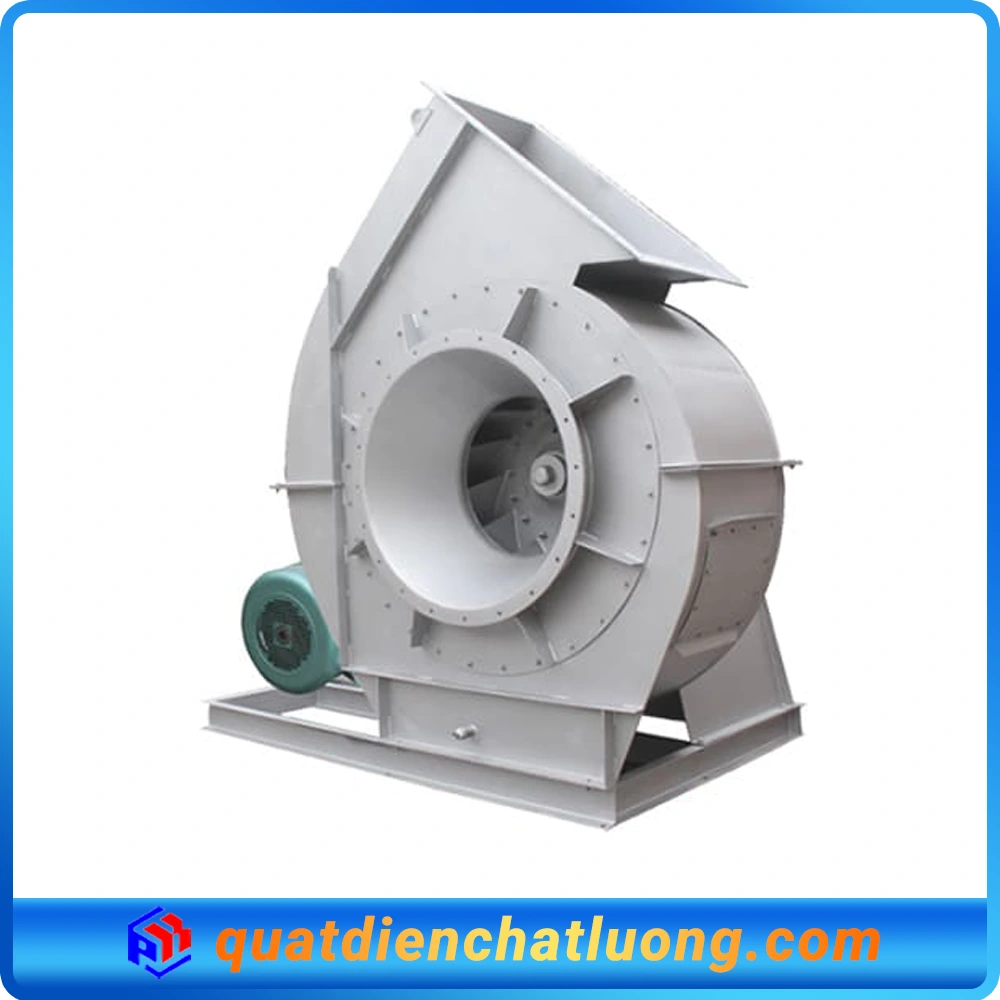

Quạt ly tâm nồi hơi là gì?
Quạt ly tâm nồi hơi là thiết bị dùng lực ly tâm để hút và đẩy không khí hoặc dòng khí theo phương hướng kính. Trong hệ thống lò hơi, quạt thường đảm nhiệm một trong hai nhiệm vụ: cấp không khí vào buồng đốt hoặc hút khói, khí thải ra khỏi lò và dẫn đến ống khói hay hệ thống xử lý.
Tên gọi “quạt nồi hơi” chỉ nhóm ứng dụng, không phải một mẫu quạt có thông số cố định. Quạt phù hợp phải được chọn theo lưu lượng, áp suất cần thiết, nhiệt độ và tính chất dòng khí, cũng như sơ đồ lò hơi cụ thể.

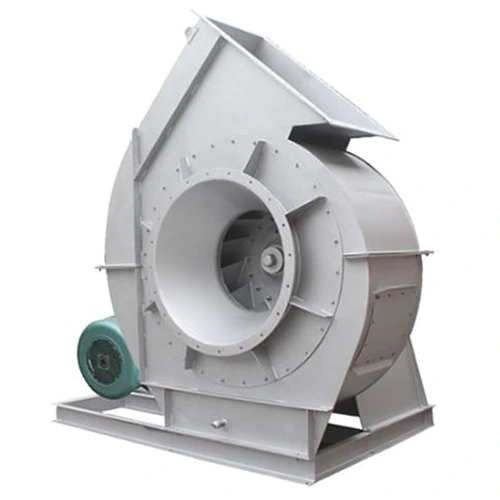

Cấu tạo và nguyên lý hoạt động của quạt ly tâm nồi hơi
Một quạt ly tâm công nghiệp thường có các bộ phận chính:
- Vỏ quạt: thu dòng khí và dẫn dòng ra cửa xả; hình dạng, kết cấu phải phù hợp với áp suất và điều kiện sử dụng.
- Cánh quạt: quay tạo chênh lệch áp suất để hút khí vào tâm cánh rồi đẩy khí ra ngoài. Kiểu cánh được chọn theo lưu lượng, áp suất và mức độ bụi của dòng khí.
- Trục, ổ đỡ và gối đỡ: truyền chuyển động và đỡ cụm cánh. Nhiệt độ, độ rung và tải làm việc đều ảnh hưởng đến tuổi thọ cụm này.
- Động cơ và bộ truyền động: cung cấp công suất quay, có thể truyền động trực tiếp hoặc qua dây đai, khớp nối tùy thiết kế.
- Bệ máy, cửa hút, cửa xả và phụ kiện: giúp lắp đặt, kết nối quạt với đường ống và kiểm soát vận hành.
Khi cánh quay, khí được hút vào vùng tâm cánh, tăng năng lượng và chuyển động ra mép cánh. Vỏ quạt định hướng dòng khí về cửa xả. Lưu lượng thực tế không chỉ phụ thuộc vào quạt mà còn vào đặc tính đường ống, van, buồng đốt và thiết bị xử lý phía sau.
Các loại quạt ly tâm sử dụng cho nồi hơi
Quạt ly tâm cấp gió đốt cho lò hơi
Quạt cấp gió đốt đưa không khí đến buồng đốt hoặc hệ thống phân phối gió. Khi chọn quạt, cần xác định lưu lượng yêu cầu theo công suất và nhiên liệu, áp suất cần vượt qua trở lực của ống gió, cửa gió và các bộ phận liên quan. Nếu lò có điều chỉnh tải, nên xem xét phương án điều khiển phù hợp để lưu lượng gió thay đổi theo chế độ vận hành.
Quạt ly tâm hút khói và khí thải lò hơi
Quạt hút khói tạo lực hút để đưa khí thải qua đường khói và các thiết bị xử lý. Việc chọn quạt phải dựa trên lưu lượng khí tại điều kiện nhiệt độ và áp suất làm việc, cùng tổng trở lực của lò, đường ống, van, bộ thu bụi hoặc thiết bị xử lý khác.
Cần đặc biệt chú ý vị trí lắp đặt quạt trong sơ đồ. Một quạt đặt trước thiết bị xử lý và một quạt đặt sau thiết bị đó có thể tiếp xúc với dòng khí có nhiệt độ, bụi và thành phần hóa học khác nhau. Không thể chỉ dựa vào tên gọi “quạt hút khói” để quyết định vật liệu hay kết cấu.
Quạt ly tâm chịu nhiệt cho hệ thống nồi hơi
Quạt ly tâm chịu nhiệt được thiết kế cho dòng khí nóng trong giới hạn làm việc của thiết bị. Khi lựa chọn, cần phân biệt nhiệt độ khí tại cửa hút với nhiệt độ môi trường quanh động cơ, ổ đỡ và bộ truyền động. Kết cấu làm mát, cách bố trí trục và vị trí động cơ phải phù hợp với cấu hình cụ thể.
Nếu nhiệt độ thực tế vượt giới hạn thiết kế, quạt có thể giảm tuổi thọ, biến dạng hoặc gặp sự cố ở ổ đỡ và bộ truyền động. Vì vậy, cần cung cấp nhiệt độ vận hành liên tục, nhiệt độ cao nhất có thể phát sinh và thời gian duy trì mức nhiệt đó khi yêu cầu tư vấn.
Quạt ly tâm áp suất cao cho lò hơi công nghiệp
Quạt áp suất cao được cân nhắc khi hệ thống có trở lực lớn, chẳng hạn đường ống dài, nhiều co cút, van, lớp vật liệu hoặc thiết bị xử lý khí thải. Dải áp suất cần thiết phải được tính từ toàn bộ tuyến khí, không chỉ từ riêng buồng đốt.
Chọn áp suất cao hơn yêu cầu không mặc nhiên làm hệ thống tốt hơn. Nếu quạt không được điều chỉnh theo lưu lượng vận hành, hệ thống có thể tiêu thụ điện không cần thiết hoặc làm việc lệch khỏi điểm hiệu quả. Cần đối chiếu điểm làm việc dự kiến với đặc tính quạt và đặc tính hệ thống.
Thông số kỹ thuật cần quan tâm khi chọn quạt ly tâm nồi hơi
| Thông số kỹ thuật | Dải giá trị tiêu chuẩn |
| Công suất động cơ | Từ 3,0 kW đến 110 kW (motor Siemens, ABB, Toàn Phát…) |
| Lưu lượng gió | 2000 – 150000 m³/h |
| Áp suất toàn phần | 1000 – 4500 Pa (lực hút mạnh, vượt trở lực hệ thống lọc bụi) |
| Kiểu truyền động | Gián tiếp qua dây curoa/khớp nối (cơ cấu truyền động chịu nhiệt) |
| Vật liệu chế tạo | Thép CT3, thép SS400 chịu nhiệt hoặc inox 304, inox 316 |
Ứng dụng của quạt ly tâm trong hệ thống nồi hơi
Cấp không khí phục vụ quá trình đốt nhiên liệu
Quạt cấp gió đưa không khí đến vùng cháy hoặc các điểm phân phối gió theo thiết kế lò. Lưu lượng cần thiết phụ thuộc vào công suất, nhiên liệu, chế độ đốt và cấu hình buồng đốt. Điều chỉnh gió cần phối hợp với cấp nhiên liệu để tránh tình trạng gió không đáp ứng yêu cầu vận hành.
Hút khói và dẫn khí thải qua hệ thống xử lý
Quạt hút khói vận chuyển sản phẩm cháy qua đường ống và các thiết bị xử lý như bộ thu bụi hoặc công đoạn xử lý khí thải khác. Trở lực tăng khi thiết bị bám bụi hoặc tuyến ống thay đổi; do đó, cần xem xét cả điều kiện vận hành sạch và tình trạng có thể phát sinh trong quá trình sử dụng.
Cân bằng áp suất trong buồng đốt và đường khói
Ở hệ thống có quạt cấp và quạt hút, lưu lượng hai phía cần phối hợp để duy trì áp suất phù hợp với thiết kế. Cân bằng không đúng có thể làm thay đổi hướng dòng khí, gây rò khói hoặc ảnh hưởng đến độ ổn định của quá trình cháy. Việc cài đặt cần dựa trên hướng dẫn vận hành và thiết bị đo phù hợp, không nên điều chỉnh tùy ý theo cảm nhận.
Vận hành lò hơi sử dụng than, củi, biomass và nhiên liệu công nghiệp
Quạt được ứng dụng trong lò hơi đốt than, củi, biomass và nhiều loại nhiên liệu công nghiệp. Mỗi nhiên liệu có đặc tính cháy, độ ẩm, hàm lượng tro và lượng bụi khác nhau. Vì vậy, cùng công suất lò nhưng yêu cầu lưu lượng, áp suất và kết cấu quạt không nhất thiết giống nhau.
Đặc biệt với nhiên liệu có độ ẩm hoặc hàm lượng bụi cao, cần xem xét ảnh hưởng đến quá trình cháy, đường khói, mức bám bụi và tốc độ mài mòn. Thông tin nhiên liệu thực tế quan trọng hơn việc chỉ cung cấp tên gọi chung của lò.
Cách chọn quạt ly tâm nồi hơi phù hợp
Xác định loại lò hơi và nhiên liệu sử dụng
Trước tiên, cần xác định quạt dùng để cấp gió hay hút khói; loại lò, công suất thiết kế, nhiên liệu chính và chế độ vận hành. Nếu lò có nhiều chế độ tải hoặc thay đổi nhiên liệu, hãy cung cấp đầy đủ các trường hợp đó để việc lựa chọn không chỉ phù hợp ở một chế độ duy nhất.
Tính toán lưu lượng gió theo công suất và nhu cầu đốt
Lưu lượng cần được xác định từ yêu cầu cháy và điều kiện thiết kế của lò, có tính đến nhiên liệu và chế độ tải. Không nên suy ra lưu lượng chỉ từ công suất động cơ, đường kính cửa quạt hoặc công suất danh định của lò. Nếu có tài liệu thiết kế hoặc thông số quạt cũ, hãy dùng làm cơ sở tham khảo và kiểm tra lại theo điều kiện hiện tại.
Chọn áp suất theo trở lực buồng đốt, đường ống và thiết bị xử lý khí thải
Tổng áp suất yêu cầu cần tính đến các tổn thất trên toàn tuyến khí: cửa gió, buồng đốt, ống dẫn, co cút, van và thiết bị xử lý. Nên cung cấp sơ đồ hệ thống, kích thước đường ống và thông tin thiết bị để tránh chọn thiếu áp hoặc dự phòng không có căn cứ.
Lựa chọn vật liệu theo nhiệt độ và thành phần khí
Xác định vị trí đặt quạt, nhiệt độ khí tại cửa hút, mức bụi, độ ẩm và nguy cơ ăn mòn. Với quạt hút khí thải, cần mô tả vị trí so với thiết bị xử lý vì điều kiện dòng khí có thể khác nhau ở từng điểm. Lựa chọn vật liệu cần dựa trên dữ liệu vận hành, không chỉ dựa vào nhiệt độ danh nghĩa.
Chọn công suất động cơ và phương án truyền động phù hợp
Sau khi xác định điểm làm việc, cần chọn động cơ đủ khả năng kéo quạt ở điều kiện yêu cầu, đồng thời phù hợp với nguồn điện và chế độ sử dụng. Chọn phương án truyền động có tính đến vị trí lắp đặt, nhiệt độ, khả năng bảo trì và nhu cầu thay đổi lưu lượng.
Kiểm tra khả năng vận hành liên tục và điều kiện bảo trì
Nếu lò hoạt động nhiều giờ hoặc liên tục, cần xem xét độ bền của ổ đỡ, khả năng kiểm tra cánh, vị trí tra mỡ và mức độ thuận tiện khi tháo lắp. Bố trí không gian bảo trì ngay từ đầu giúp giảm thời gian dừng máy khi cần vệ sinh hoặc thay thế bộ phận.
Giá quạt ly tâm nồi hơi
Các yếu tố ảnh hưởng đến giá quạt ly tâm nồi hơi
Không có một mức giá chung áp dụng cho mọi quạt ly tâm nồi hơi. Giá phụ thuộc vào lưu lượng, áp suất, công suất động cơ, tốc độ quay, nhiệt độ làm việc, vật liệu, kiểu truyền động và yêu cầu chế tạo. Quạt hút khí nóng, khí bụi hoặc khí có nguy cơ ăn mòn thường cần cấu hình phù hợp với điều kiện sử dụng thay vì chọn mẫu tiêu chuẩn theo giá thấp nhất.
So sánh giá theo lưu lượng, áp suất và công suất động cơ
Khi so sánh báo giá, hãy đối chiếu các quạt tại cùng điểm làm việc và cùng điều kiện khí. Hai sản phẩm có công suất động cơ gần nhau chưa chắc tạo được lưu lượng và áp suất như nhau. Cũng cần kiểm tra báo giá đã nêu rõ vật liệu, nhiệt độ thiết kế, kiểu truyền động và phạm vi cung cấp hay chưa.
Chi phí phụ kiện, biến tần và lắp đặt
Ngoài thân quạt và động cơ, tổng chi phí có thể bao gồm bệ đỡ, khớp nối mềm, van, bộ truyền động, biến tần, tủ điều khiển, phụ kiện kết nối và công lắp đặt. Các hạng mục này tùy cấu hình, vì vậy nên yêu cầu báo giá thể hiện rõ phần nào đã bao gồm và phần nào chưa bao gồm.
Kinh nghiệm chọn quạt tối ưu chi phí vận hành
Đừng chỉ so sánh giá mua ban đầu. Quạt chọn đúng điểm làm việc, được cân chỉnh và bảo trì phù hợp có thể giúp tránh vận hành lệch tải, giảm thời gian dừng máy và hạn chế thay thế sớm. Hãy cân nhắc tổng chi phí sử dụng, gồm điện năng, bảo trì và mức độ phù hợp với điều kiện khí thực tế.
Để nhận báo giá sát nhu cầu, nên chuẩn bị loại lò, nhiên liệu, lưu lượng, áp suất, nhiệt độ khí, vị trí lắp đặt, nguồn điện và sơ đồ hệ thống. Nếu chưa có đủ thông số, hãy cung cấp dữ liệu hiện trạng và mục tiêu vận hành để được xác định phần cần khảo sát hoặc tính toán thêm.
Địa chỉ cung cấp quạt ly tâm nồi hơi tại Phú Khang
Phú Khang tiếp nhận nhu cầu lựa chọn quạt ly tâm cho hệ thống nồi hơi dựa trên thông số lò và điều kiện vận hành do khách hàng cung cấp. Để tránh chọn thiết bị theo công suất động cơ một cách cảm tính, nên trao đổi rõ quạt cần cấp gió hay hút khói, điểm làm việc và đặc tính dòng khí.
Tư vấn chọn quạt theo thông số thiết kế của lò hơi
Khi gửi yêu cầu đến Phú Khang, bạn nên cung cấp công suất lò, loại nhiên liệu, chức năng quạt, thông số quạt đang sử dụng (nếu có) và sơ đồ đường gió hoặc đường khói. Những dữ liệu này giúp xác định yêu cầu cần kiểm tra trước khi chốt cấu hình.
Hỗ trợ lựa chọn lưu lượng, áp suất và vật liệu chế tạo
Lưu lượng, áp suất và vật liệu cần được xem xét đồng thời với nhiệt độ, bụi, độ ẩm và vị trí lắp đặt. Nếu thông số đầu vào chưa đầy đủ, cần ghi rõ phần nào là số liệu đo, phần nào là ước tính để tránh hiểu nhầm khi tư vấn và báo giá.
Chính sách bảo hành và hỗ trợ kỹ thuật
Điều kiện bảo hành và phạm vi hỗ trợ phụ thuộc vào sản phẩm, cấu hình và thỏa thuận trong báo giá. Trước khi đặt hàng, hãy xác nhận thời hạn, điều kiện áp dụng, phạm vi lắp đặt và đầu mối hỗ trợ kỹ thuật để nắm rõ quyền lợi sau mua.
Liên hệ Phú Khang nhận báo giá quạt ly tâm nồi hơi
Để Phú Khang tư vấn và báo giá quạt ly tâm nồi hơi, hãy gửi thông tin về loại lò, nhiên liệu, chức năng quạt, lưu lượng, áp suất, nhiệt độ khí, nguồn điện, vị trí lắp đặt và yêu cầu phụ kiện. Nếu chưa có bản vẽ hoặc thông số tính toán, có thể gửi ảnh nhãn quạt cũ, sơ đồ hiện trạng và mô tả sự cố hoặc nhu cầu thay thế.
Lưu ý khi lắp đặt và bảo trì quạt ly tâm nồi hơi
Bố trí quạt theo sơ đồ cấp gió và hút khói
Lắp quạt đúng chiều dòng khí và đúng vị trí theo thiết kế. Đường ống cần hạn chế các đoạn gây tổn thất lớn không cần thiết; khớp nối và bệ quạt phải phù hợp để hạn chế truyền rung. Với hệ thống có cả quạt cấp và quạt hút, cần kiểm tra hướng quay và phối hợp điều khiển trước khi vận hành.
Kiểm tra cân bằng cánh, độ rung và nhiệt độ ổ trục
Theo dõi độ rung, tiếng ồn và nhiệt độ ổ trục trong quá trình chạy thử cũng như khi vận hành. Rung bất thường có thể liên quan đến mất cân bằng cánh, bụi bám không đều, lỏng liên kết, sai lệch lắp đặt hoặc hư hỏng ổ đỡ. Cần dừng và kiểm tra theo quy trình an toàn nếu xuất hiện dấu hiệu bất thường.
Đảm bảo động cơ không làm việc vượt giới hạn nhiệt độ cho phép
Bố trí động cơ và ổ đỡ theo đúng cấu hình thiết kế, đặc biệt khi quạt vận chuyển khí nóng. Không để nhiệt từ đường ống hoặc dòng khí truyền vượt mức cho phép đến động cơ. Khi có yêu cầu cách nhiệt hoặc làm mát, cần thực hiện đúng phương án kỹ thuật của thiết bị.
Kiểm tra đường ống, khớp nối mềm và thiết bị điều khiển
Kiểm tra độ kín, tình trạng khớp nối, bệ đỡ, van và các mối nối. Rò rỉ hoặc biến dạng đường ống có thể làm thay đổi lưu lượng, áp suất và cân bằng hệ thống. Kiểm tra thiết bị điều khiển, bảo vệ động cơ và biến tần theo hướng dẫn của nhà sản xuất.
Lập kế hoạch vệ sinh và bảo dưỡng định kỳ
Tần suất vệ sinh phụ thuộc lượng bụi và điều kiện vận hành. Cần kiểm tra cánh, vỏ, cửa hút, ổ đỡ, dây đai hoặc khớp nối theo lịch bảo trì của thiết bị và thực tế sử dụng. Trước khi vệ sinh hoặc sửa chữa, phải cô lập nguồn điện và thực hiện quy trình an toàn của nhà máy.
Câu hỏi thường gặp về quạt ly tâm nồi hơi
Quạt ly tâm nồi hơi có chức năng gì?
Quạt ly tâm nồi hơi dùng để cấp không khí cho quá trình đốt, hút khói và vận chuyển khí thải qua đường ống hoặc thiết bị xử lý. Tùy sơ đồ lò, hệ thống có thể dùng một hoặc nhiều quạt với nhiệm vụ khác nhau.
Nên dùng quạt ly tâm nào để cấp gió cho lò hơi?
Cần chọn theo lưu lượng và áp suất yêu cầu của buồng đốt, loại nhiên liệu, công suất lò và trở lực đường gió. Nếu lò thay đổi tải, nên tính đến phương án điều chỉnh lưu lượng. Không nên chọn chỉ theo công suất động cơ hoặc lấy thông số của một lò khác làm chuẩn.
Quạt hút khói nồi hơi cần lưu lượng và áp suất bao nhiêu?
Không có một mức lưu lượng hay áp suất cố định cho mọi lò hơi. Thông số phụ thuộc vào công suất và nhiên liệu, nhiệt độ khí, cấu hình đường khói, thiết bị xử lý và trở lực toàn tuyến. Cần dựa vào tài liệu thiết kế hoặc tính toán hệ thống để xác định điểm làm việc.
Quạt ly tâm nồi hơi có cần thiết kế chịu nhiệt không?
Chỉ cần cấu hình chịu nhiệt phù hợp khi nhiệt độ khí tại cửa hút vượt giới hạn làm việc của quạt tiêu chuẩn. Cần xác định nhiệt độ thực tế tại vị trí đặt quạt và thời gian vận hành ở mức nhiệt đó; đồng thời kiểm tra giới hạn của ổ đỡ, động cơ và bộ truyền động.
Cần cung cấp thông tin gì để chọn và báo giá quạt ly tâm nồi hơi?
Hãy chuẩn bị loại lò, công suất, nhiên liệu, chức năng quạt, lưu lượng, áp suất, nhiệt độ khí, mức bụi hoặc tính ăn mòn, nguồn điện, vị trí lắp đặt và yêu cầu về phụ kiện. Nếu chưa có đủ thông số, gửi bản vẽ, ảnh nhãn quạt hiện hữu hoặc sơ đồ hệ thống để Phú Khang có cơ sở trao đổi và xác định dữ liệu còn thiếu.
