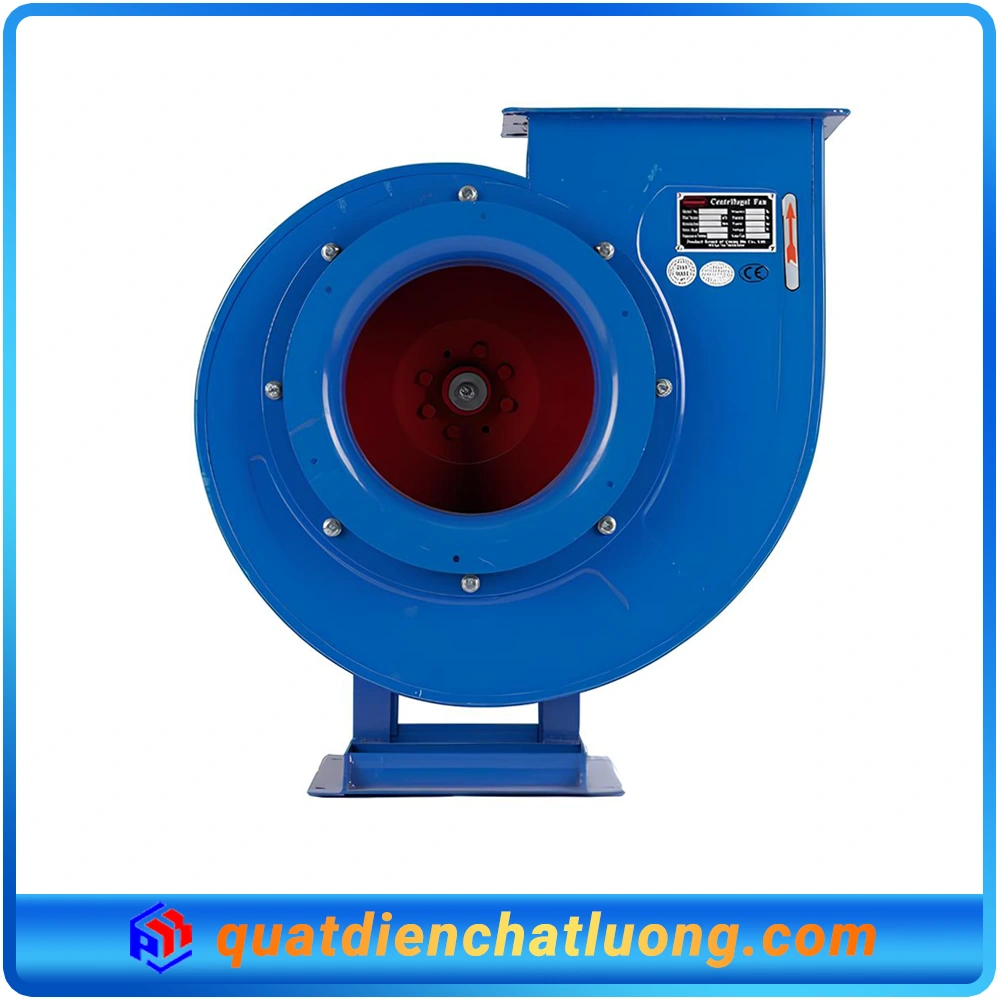

Quạt ly tâm Shoohan 11-62 2.8A

Bài viết này tổng hợp đầy đủ thông tin kỹ thuật và kinh nghiệm triển khai thực tế về quạt ly tâm Shoohan 11-62 2.8A: từ cấu tạo, nguyên lý, cách chọn theo lưu lượng – cột áp, đến hướng dẫn lắp đặt và xử lý lỗi thường gặp. Nội dung được biên soạn theo góc nhìn kỹ thuật để bạn có thể áp vào hệ thống của mình một cách rõ ràng, không mơ hồ.

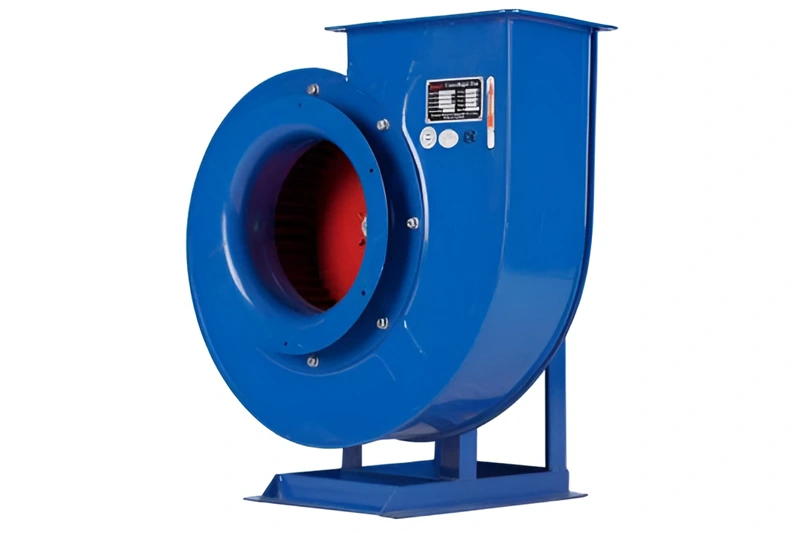

Tổng quan về quạt ly tâm Shoohan 11-62 2.8A

Quạt ly tâm Shoohan 11-62 2.8A là quạt ly tâm cánh cong (dòng áp trung bình), được sử dụng phổ biến cho các bài toán hút – cấp gió qua đường ống trong nhà xưởng, khu bếp công nghiệp, hút khói/khí thải, hút mùi và các hệ thống thông gió cần cột áp đủ để thắng trở lực ống gió.

Model quạt ly tâm Shoohan 11-62 2.8A thường được chọn khi công trình cần một cấu hình gọn, dễ lắp, lưu lượng vừa phải nhưng yêu cầu hút qua ống, qua co cút, van, chụp hút… mà quạt hướng trục khó đáp ứng.

Đặc điểm của dòng quạt ly tâm Shoohan 11-62 2.8A

Về mặt kỹ thuật, điểm đáng giá của nhóm 11-62 nằm ở khả năng cân bằng giữa lưu lượng và áp suất:

• Dạng quạt ly tâm giúp tạo áp tốt hơn so với quạt hướng trục khi chạy qua ống dài hoặc nhiều phụ kiện.
• Kết cấu “dễ làm việc” với hệ thống ống gió: nối ống, lắp tiêu âm, lắp van, lắp chụp hút… thuận lợi.
• Dễ bố trí trong phòng kỹ thuật hoặc chân đế ngoài trời (tùy điều kiện che mưa nắng và tiêu chuẩn an toàn).

Thông số kỹ thuật quạt ly tâm Shoohan 11-62 2.8A

Cấu tạo quạt ly tâm Shoohan 11-62 2.8A

Một bộ quạt ly tâm tiêu chuẩn sẽ gồm các cụm chính sau. Hiểu cấu tạo giúp bạn đọc thông số đúng và xử lý lỗi nhanh.

Động cơ quạt

Động cơ là phần quyết định sức kéo của quạt. Khi chọn động cơ cần quan tâm:

• Công suất đủ “dư” để quạt không bị quá tải khi trở lực tăng.
• Chuẩn điện áp sử dụng tại công trình (1 pha/3 pha).
• Cấp bảo vệ, làm mát, và khả năng chạy liên tục.

Trong thực tế thi công, lỗi phổ biến là chọn động cơ “vừa sát” theo lý thuyết. Khi hệ thống bẩn, van đóng mở thay đổi hoặc thêm phụ kiện, quạt bị tăng tải – nóng động cơ.

Guồng cánh ly tâm

Guồng cánh là “trái tim” tạo lưu lượng và cột áp. Với dòng 11-62, guồng cánh thường hướng tới dải áp trung bình:

• Tạo lực ly tâm để đẩy không khí từ tâm ra vành.
• Ảnh hưởng trực tiếp đến độ ồn, rung và hiệu suất.

Kinh nghiệm vận hành: quạt rung/ồn nhiều không chỉ do bạc đạn mà còn do bụi bám lệch trên cánh. Những hệ hút bụi, hút khói dầu mỡ cần có kế hoạch vệ sinh định kỳ.

Vỏ quạt

Vỏ quạt định hình dòng khí và tạo cửa hút – cửa xả. Khi thi công, cần chú ý:

• Hướng cửa xả phù hợp đường ống để giảm co gấp.
• Không để vật cản quá sát cửa hút/cửa xả gây tổn thất.
• Bổ sung tiêu âm hoặc nối mềm nếu yêu cầu độ ồn/rung nghiêm ngặt.

Trục và hệ thống bạc đạn

Trục và bạc đạn quyết định độ êm và tuổi thọ. Những dấu hiệu cần kiểm tra ngay:

• Nhiệt bạc đạn tăng bất thường.
• Tiếng rít, tiếng gằn hoặc rung tăng dần theo thời gian.
• Rơ trục, rò mỡ, bụi bẩn xâm nhập.

Khung đế và kết cấu lắp đặt

Chân đế là nền tảng chống rung. Lắp đặt đúng giúp giảm ồn và tránh nứt gãy đường ống:

• Bệ đặt phẳng, chắc, có bu lông neo.
• Khuyến nghị dùng cao su chống rung và khớp nối mềm cho hệ nối ống.
• Canh thẳng tâm (đặc biệt nếu truyền động gián tiếp).

Nguyên lý hoạt động của quạt Shoohan 11-62 2.8A

Nguyên lý của quạt ly tâm có thể tóm gọn theo 4 bước, rất quan trọng khi bạn cần đoán lỗi “hút yếu” hay “áp không lên”.

Không khí đi vào tâm guồng cánh

Không khí được hút vào qua cửa hút, đi vào vùng tâm của guồng. Vì vậy, cửa hút phải thông thoáng. Nếu lắp lưới quá dày, chụp hút quá nhỏ hoặc vật cản gần cửa hút, lưu lượng sẽ tụt rõ.

Lực ly tâm tạo áp suất và lưu lượng

Guồng cánh quay tạo lực ly tâm, đẩy không khí từ tâm ra vành. Khi bị ràng buộc bởi đường ống, năng lượng này chuyển thành cột áp tĩnh để thắng trở lực.

Không khí được đưa ra cửa xả

Không khí được dẫn ra cửa xả theo hướng của vỏ xoắn. Tại đây, sai lầm thường gặp là lắp ngay co vuông gắt sát cửa xả làm tăng tổn thất và gây ồn.

Khả năng kết nối với đường ống gió

Ưu điểm lớn của quạt ly tâm là làm việc tốt với đường ống. Tuy nhiên, để đạt hiệu quả:

• Nên có đoạn ống thẳng tương đối sau cửa xả.
• Bố trí co cút, van, nhánh rẽ hợp lý.
• Hạn chế thu – mở đột ngột.

Ưu điểm của quạt ly tâm Shoohan 11-62 2.8A

Dưới đây là các ưu điểm được nhìn từ thực tế lắp đặt và vận hành hệ thống.

Khả năng tạo cột áp tốt

Khi hệ thống có ống gió, chụp hút, lọc, tiêu âm… thì cột áp là yếu tố quyết định quạt có “kéo nổi” hay không. Dòng 11-62 2.8A phù hợp dải áp trung bình, giúp hệ hút ổn định hơn so với quạt hướng trục trong nhiều tình huống.

Khả năng hút qua hệ thống đường ống

Quạt cho phép kéo khí qua:

• Ống dài, nhiều co cút.
• Chụp hút tại nguồn (bếp, máy móc).
• Các thiết bị phụ trợ như lọc, hộp tiêu âm, van điều chỉnh.

Lưu lượng gió phù hợp nhiều nhu cầu

Model 2.8A thường nằm ở nhóm “vừa” – dễ ứng dụng cho các khu vực cục bộ hoặc một tuyến ống chính không quá lớn, tối ưu chi phí hơn so với chọn quạt quá khổ.

Động cơ vận hành ổn định

Khi chọn đúng công suất và điện áp, động cơ chạy ổn định, dễ kết hợp biến tần (nếu cần điều chỉnh lưu lượng).

Kết cấu chắc chắn

Vỏ và khung đế chắc, dễ cố định trên bệ. Đây là yếu tố quan trọng vì quạt ly tâm nếu lắp bệ yếu sẽ phát sinh rung và ồn.

Phù hợp sử dụng liên tục

Các hệ thông gió – hút mùi nhà xưởng thường chạy nhiều giờ/ngày. Quạt ly tâm dòng này phù hợp vận hành liên tục nếu:

• Bạc đạn đúng chuẩn, bôi trơn đúng.
• Đường ống không làm quạt quá tải.

Dễ kiểm tra và bảo dưỡng

Cụm quạt có thể kiểm tra theo checklist: độ rung, nhiệt động cơ, tiếng ồn, độ căng đai (nếu có), vệ sinh guồng cánh.

Ứng dụng của quạt ly tâm Shoohan 11-62 2.8A

Tùy vào cấu hình và trở lực, quạt có thể dùng cho nhiều bài toán HVAC – thông gió công nghiệp.

Hút khói và khí thải

Phù hợp hút khí thải tại vị trí phát sinh và đưa ra ngoài qua ống. Cần lưu ý tính chất khí (nhiệt, ăn mòn) để chọn vật liệu/giải pháp phù hợp.

Hút mùi trong nhà xưởng

Các khu vực có mùi dung môi, mùi hóa chất nhẹ, mùi sản xuất… thường cần hút cục bộ bằng chụp và kéo ra ngoài qua ống.

Hút bụi và khí nóng

Với bụi, yếu tố quan trọng là thiết kế đường ống (tốc độ gió trong ống, bán kính co, cửa thăm vệ sinh). Với khí nóng, cần xem giới hạn nhiệt và phương án cách nhiệt.

Thông gió nhà máy

Dùng cho tuyến hút/cấp có ống gió, giúp phân phối gió đến nhiều vị trí.

Hệ thống hút mùi bếp công nghiệp

Bếp công nghiệp có nhiều dầu mỡ, dễ bám dính trong ống và guồng cánh. Cần có bẫy mỡ/lọc mỡ và lịch vệ sinh.

Hệ thống thông gió kết hợp đường ống

Những công trình cần dẫn gió qua trần, qua tường, qua tiêu âm… thường ưu tiên quạt ly tâm.

Quạt Shoohan 11-62 2.8A có phù hợp với hệ thống của bạn không?

Muốn biết có phù hợp hay không, đừng nhìn mỗi “công suất” hoặc “đường kính”. Hãy xác định theo 6 bước dưới đây.

Xác định lưu lượng gió cần thiết

Lưu lượng có thể tính theo:

• Số lần trao đổi gió/giờ cho nhà xưởng.
• Lưu lượng hút tại nguồn (theo kích thước chụp hút và tốc độ bắt giữ).
• Tổng lưu lượng các nhánh.

Xác định cột áp yêu cầu

Cột áp là “áp lực” quạt phải tạo để thắng trở lực hệ thống. Nếu cột áp thiếu, quạt vẫn quay bình thường nhưng hút yếu.

Tính trở lực của đường ống

Trở lực gồm:

• Tổn thất ma sát theo chiều dài ống.
• Tổn thất cục bộ do co, cút, tê, van, chụp hút, miệng gió.
• Tổn thất qua lọc, tiêu âm, thiết bị xử lý.

Kiểm tra chiều dài và đường kính ống

Ống quá nhỏ làm tăng tốc độ gió, tăng ma sát và ồn. Ống quá lớn làm chi phí tăng và khó thi công. Cần cân bằng.

Kiểm tra co, cút, van và miệng gió

Đây là nơi “ăn áp” mạnh nhất. Nên giảm co gấp, dùng bán kính co lớn, hạn chế thu – mở đột ngột.

Kiểm tra nguồn điện

Cần xác định rõ:

• Điện 1 pha hay 3 pha.
• Dòng khởi động, phương án bảo vệ (CB, rơ le nhiệt).
• Có cần biến tần để điều chỉnh lưu lượng hay không.

Giá quạt ly tâm Shoohan 11-62 2.8A

Giá sẽ thay đổi theo cấu hình và yêu cầu đi kèm.

Quạt Shoohan 11-62 2.8A giá bao nhiêu?

Để báo giá chính xác, cần tối thiểu 3 thông tin: lưu lượng – cột áp – điện áp. Nếu bạn chỉ có kích thước ống hoặc diện tích xưởng, Phú Khang có thể hỗ trợ quy đổi ra lưu lượng/cột áp mục tiêu trước khi chốt giá.

Những yếu tố ảnh hưởng đến giá bán

• Công suất động cơ và thương hiệu động cơ.
• Điện áp 1 pha/3 pha.
• Vật liệu vỏ/cánh (thép sơn, inox… nếu có).
• Phụ kiện: khớp nối mềm, tiêu âm, van, bệ, tủ điện.

Giá theo công suất và điện áp động cơ

Cùng model 2.8A nhưng công suất khác nhau sẽ cho dải làm việc khác nhau. Điện áp 3 pha thường phù hợp tải nặng và chạy ổn định hơn ở công nghiệp.

Báo giá cho công trình và số lượng lớn

Với công trình hoặc số lượng lớn, nên chuẩn hóa thông số theo từng tuyến ống để tối ưu: không chọn dư quá nhiều (tốn chi phí), cũng không chọn thiếu (hút yếu – phải thay).

Mua quạt ly tâm Shoohan 11-62 2.8A tại Phú Khang

Mua quạt ly tâm Shoohan 11-62 2.8A tại Phú Khang giúp bạn sở hữu giải pháp thông gió hiệu quả, vận hành ổn định và tối ưu chi phí cho công trình.

• Hiệu suất hút/thổi mạnh, ổn định: tạo áp suất tốt, đáp ứng nhu cầu hút bụi – cấp khí – hút mùi trong xưởng và hệ thống ống gió.
• Vận hành êm, bền bỉ: thiết kế phù hợp chạy liên tục, giảm rung ồn, tăng tuổi thọ thiết bị.
• Tư vấn đúng nhu cầu thực tế: Phú Khang hỗ trợ chọn model theo lưu lượng – cột áp – vị trí lắp đặt, tránh mua dư công suất gây tốn điện.
• Nguồn hàng rõ ràng: thông tin sản phẩm minh bạch, dễ đối chiếu thông số, yên tâm khi đặt mua.
• Giao hàng nhanh, hỗ trợ lắp đặt: tiết kiệm thời gian triển khai, nhận hướng dẫn vận hành và bảo trì.
• Bảo hành & hậu mãi tốt: xử lý nhanh khi cần kiểm tra, giúp hệ thống hoạt động liên tục, hạn chế gián đoạn.

Hướng dẫn lắp đặt quạt Shoohan 11-62 2.8A

Lắp đúng ngay từ đầu giúp hệ thống chạy êm, đạt lưu lượng và ít lỗi.

Lựa chọn vị trí đặt quạt

• Ưu tiên nơi dễ bảo trì, có khoảng trống thao tác.
• Tránh vị trí hút lại khí thải (đặt cửa xả không hợp lý).
• Nếu đặt ngoài trời cần che mưa nắng và đảm bảo an toàn điện.

Lắp đặt bệ đỡ và cố định quạt

• Bệ cứng, phẳng, có bu lông neo.
• Dùng cao su chống rung phù hợp tải.
• Siết bu lông đúng lực, kiểm tra cân bằng.

Kết nối cửa hút và cửa xả

• Dùng nối mềm để giảm truyền rung sang ống.
• Tránh co gấp sát cửa xả.

Kết nối đường ống gió

• Kiểm tra kín gió, tránh rò rỉ.
• Bố trí cửa thăm vệ sinh ở đoạn dễ bám bẩn.

Đấu nối nguồn điện

• Lắp CB, rơ le nhiệt phù hợp dòng.
• Nối đất đầy đủ.
• Nếu dùng biến tần: cài đặt giới hạn dòng, ramp-up hợp lý.

Kiểm tra chiều quay của động cơ

Chiều quay sai là lỗi rất hay gặp và gây “hút yếu” ngay lập tức. Trước khi chạy tải, hãy nhấp thử để kiểm tra.

Chạy thử và kiểm tra độ rung

• Đo rung, nghe tiếng bất thường.
• Kiểm tra nhiệt động cơ sau 15-30 phút.
• Kiểm tra lưu lượng tại miệng gió/chụp hút.

Các lỗi thường gặp khi sử dụng quạt Shoohan 11-62 2.8A

Dưới đây là các lỗi thực tế và cách khoanh vùng nhanh theo tư duy kỹ thuật.

Quạt hút yếu

Nguyên nhân thường gặp:

• Quạt quay sai chiều.
• Trở lực hệ thống tăng (lọc tắc, ống bám bẩn).
• Đường ống thiết kế nhỏ/ nhiều co gấp.

Cách kiểm tra nhanh: đo dòng động cơ, kiểm tra chiều quay, kiểm tra tình trạng lọc/ống, đo áp suất tĩnh nếu có.

Lưu lượng gió không đạt yêu cầu

• Chọn quạt theo “ước lượng” thiếu cột áp.
• Rò rỉ đường ống.
• Phân phối nhánh không cân bằng.

Quạt rung hoặc phát tiếng ồn lớn

• Bệ yếu hoặc không cân bằng.
• Bạc đạn mòn.
• Cánh bám bụi lệch.
• Ống gió chạm cứng, không có nối mềm.

Động cơ bị nóng

• Quạt quá tải do trở lực cao.
• Thông gió giải nhiệt kém.
• Điện áp sụt, mất pha (3 pha).

Quạt quay sai chiều

• Đấu sai thứ tự pha (3 pha).
• Đấu nhầm dây (một số cấu hình).

Giải pháp: đảo pha và kiểm tra lại.

Đường ống gây tổn thất áp suất lớn

• Ống quá nhỏ.
• Quá nhiều co cút gắt.
• Thu – mở đột ngột.

Giải pháp: tối ưu lại đường ống, tăng bán kính co, tăng đường kính đoạn chính, giảm phụ kiện không cần thiết.

Có nên mua quạt ly tâm Shoohan 11-62 2.8A?

Nếu bạn cần quạt làm việc ổn định với đường ống và trở lực vừa, đây là model đáng cân nhắc.

Ưu điểm nổi bật

• Hút/cấp qua ống tốt, áp ổn.
• Dễ lắp đặt, dễ bảo trì.
• Phù hợp nhiều ứng dụng công nghiệp và bếp.

Những điểm cần kiểm tra trước khi mua

• Lưu lượng và cột áp mục tiêu.
• Điện áp và điều kiện vận hành.
• Tính chất khí (nhiệt, bụi, dầu mỡ).
• Không gian lắp đặt và hướng ống.

Trường hợp nên sử dụng model 2.8A

• Tuyến ống không quá lớn nhưng có co cút/van.
• Nhu cầu hút mùi, hút khói, hút khí thải vừa.
• Cần tối ưu chi phí mà vẫn đảm bảo áp.

Khi nào nên chọn model công suất lớn hơn?

• Trở lực hệ thống cao (ống dài, nhiều nhánh, có lọc/thiết bị xử lý).
• Cần lưu lượng lớn hơn hoặc yêu cầu dự phòng.
• Môi trường nặng (bụi/dầu mỡ) cần bù suy giảm theo thời gian.

Câu hỏi thường gặp về quạt ly tâm Shoohan 11-62 2.8A

Quạt Shoohan 11-62 2.8A có công suất bao nhiêu?

Công suất phụ thuộc cấu hình động cơ đi kèm. Khi chọn, cần dựa vào lưu lượng – cột áp yêu cầu để tránh thiếu tải hoặc quá tải.

Quạt Shoohan 11-62 2.8A có lưu lượng bao nhiêu?

Lưu lượng thực tế phụ thuộc trở lực hệ thống ống. Muốn biết chính xác cần xác định cột áp yêu cầu và đối chiếu đường đặc tính quạt.

Cột áp quạt Shoohan 11-62 2.8A bao nhiêu?

Cột áp là thông số “đi cùng” lưu lượng tại một điểm làm việc. Khi hệ thống ống thay đổi, cột áp và lưu lượng thực tế cũng thay đổi.

Quạt Shoohan 11-62 2.8A dùng điện áp nào?

Có thể cấu hình theo điện áp công trình (phổ biến 1 pha hoặc 3 pha tùy động cơ). Cần xác định nguồn điện trước khi chốt.

Quạt Shoohan 11-62 2.8A có hút khói được không?

Có. Quạt ly tâm phù hợp hút khói/khí thải qua đường ống. Với khói nóng hoặc khí đặc thù, cần kiểm tra nhiệt độ và vật liệu phù hợp.

Quạt Shoohan 11-62 2.8A có nối ống gió được không?

Có. Đây là ưu điểm chính của quạt ly tâm: làm việc tốt với hệ thống ống gió và phụ kiện.

Quạt Shoohan 11-62 2.8A phù hợp nhà xưởng nào?

Phù hợp nhà xưởng cần hút/cấp gió qua ống ở mức lưu lượng vừa, trở lực trung bình, có chụp hút hoặc cần dẫn gió đến nhiều điểm.

Quạt Shoohan 11-62 2.8A giá bao nhiêu?

Giá phụ thuộc cấu hình động cơ, điện áp, vật liệu và phụ kiện. Để báo đúng cần có lưu lượng – cột áp và điều kiện làm việc.
