Quạt thông gió vuông gián tiếp iFAN 138C lựa chọn tối ưu khi bạn cần luồng gió ổn định, vận hành êm và bền bỉ cho nhà xưởng, kho, phòng kỹ thuật hay khu vực ẩm nóng. Thiết kế vuông gọn gàng giúp lắp đặt linh hoạt, kết cấu chắc chắn hỗ trợ chạy liên tục, hạn chế rung lắc. Nếu bạn ưu tiên hiệu suất hút/đẩy hiệu quả và tiết kiệm chi phí vận hành lâu dài, đây là mẫu đáng cân nhắc ngay từ lần đầu tìm hiểu.

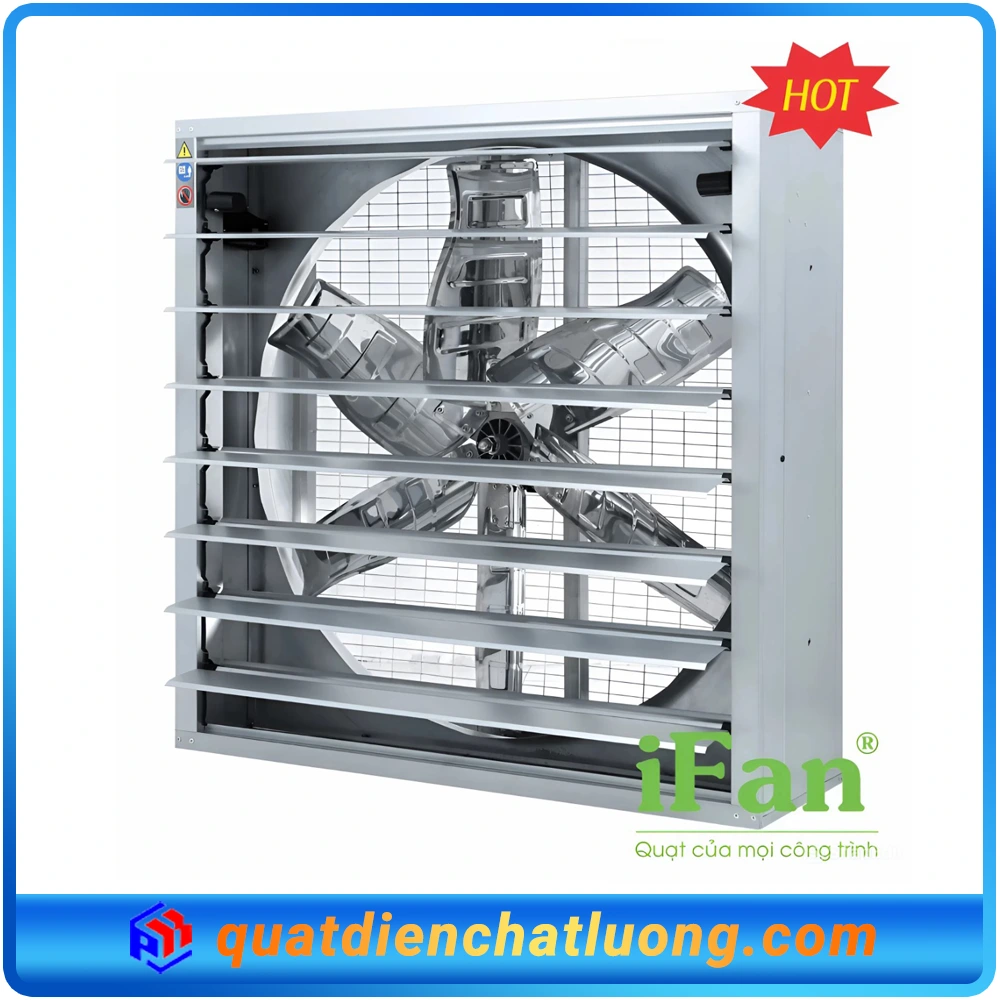

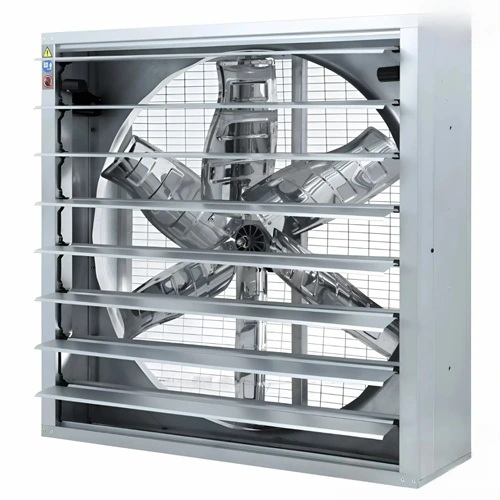

Quạt thông gió vuông gián tiếp iFAN 138C là gì?
Quạt thông gió vuông gián tiếp iFAN 138C là dòng quạt hút gió vuông dùng cho nhà xưởng, kho và các công trình công nghiệp cần lưu lượng lớn. Điểm khác biệt của model này nằm ở kết cấu truyền động gián tiếp (dây curoa): động cơ đặt lệch, truyền lực qua puly – dây đai để quay cánh quạt. Cách truyền động này giúp quạt phù hợp với môi trường vận hành liên tục, nhiệt – bụi cao, đồng thời thuận lợi cho bảo trì.
Trong thực tế thi công thông gió, iFAN 138C thường được dùng như một quạt hút gió vuông iFAN 138C gắn tường để đẩy khí nóng, mùi, hơi ẩm, bụi mịn ra ngoài; hoặc kết hợp với cửa gió/louver và hệ thống cấp gió tươi để tạo dòng trao đổi không khí ổn định.
Đặc điểm quạt thông gió vuông gián tiếp iFAN 138C
- Dạng khung vuông: dễ chừa ô tường, lắp đặt trên vách panel/tường gạch/tôn nhà xưởng.
- Truyền động gián tiếp: động cơ không nằm trực tiếp trong luồng gió, phù hợp môi trường có nhiệt và bụi; dễ thay dây curoa, căn chỉnh puly.
- Cánh quạt công nghiệp: thiết kế hướng đến lưu lượng lớn, tạo áp vừa đủ để hút/đẩy không khí qua vách và louver.
- Phù hợp chạy theo ca: có thể phối hợp tủ điện, contactor, rơ-le nhiệt, biến tần (nếu cần điều chỉnh lưu lượng).
Thông số kỹ thuật quạt thông gió vuông gián tiếp iFAN 138C
| Thông số | Giá trị |
| Model | 138C |
| Kích thước | 1380 × 1380 × 400 mm |
| Điện áp | 380 V / 50 Hz |
| Công suất | 1.1 kW |
| Lưu lượng gió | 44.500 m³/h |
| Tốc độ gió | 450 v/p |
| Cánh | Inox 430 |
| Bảo hành | 1 năm |
| Tình trạng | Còn hàng |
Ưu điểm của quạt thông gió vuông gián tiếp iFAN 138C
Thiết kế dạng vuông, thuận tiện lắp đặt trên tường và vách nhà xưởng
Thiết kế vuông giúp thi công nhanh, đặc biệt với nhà xưởng đã có ô chờ. Khi lắp quạt thông gió vuông iFAN 138C, kỹ thuật thường ưu tiên:
- đặt quạt tại vị trí có thể hút khí nóng tích tụ (gần mái, cuối hướng gió, khu vực sinh nhiệt);
- đảm bảo mặt hút – mặt xả thông thoáng, không bị che bởi hàng hóa hoặc vách ngăn;
- bố trí louver/cửa chớp để hạn chế mưa tạt và gió hồi.
Truyền động gián tiếp, phù hợp với nhu cầu thông gió công nghiệp
Với kết cấu truyền động gián tiếp, động cơ không nằm trực tiếp trong luồng gió nóng/bụi, giúp:
- giảm nguy cơ bám bụi vào cánh tản nhiệt của motor;
- thuận lợi thay thế motor theo công suất yêu cầu;
- dễ cân chỉnh puly – dây curoa để tối ưu độ rung và tiếng ồn.
Đây là lý do nhiều công trình chọn quạt thông gió gián tiếp iFAN 138C khi cần chạy ổn định theo ca, môi trường có bụi, mùi sơn, hơi ẩm hoặc nhiệt cao.
Hỗ trợ hút và trao đổi không khí trong nhà xưởng
Một quạt hút thông gió iFAN 138C có thể tạo ra dòng hút mạnh để kéo khí trong xưởng ra ngoài. Tuy nhiên hiệu quả thực tế phụ thuộc vào cửa gió vào (air inlet). Nếu chỉ lắp quạt hút mà không có lối cấp gió tươi đủ diện tích, xưởng sẽ bị “thiếu gió vào”, quạt dễ bị hụt lưu lượng.
Phú Khang thường khuyến nghị:
- bố trí cửa cấp gió/louver đối diện hoặc lệch 45° so với quạt hút để tạo dòng xuyên phòng;
- đảm bảo tổng diện tích cửa gió vào phù hợp lưu lượng quạt;
- nếu xưởng sinh nhiệt lớn, cân nhắc thêm quạt cấp hoặc hệ thống làm mát.
Phù hợp với nhiều phương án thông gió và làm mát
iFAN 138C có thể tham gia nhiều kịch bản:
- Thông gió tổng thể: hút khí thải ra ngoài, cấp gió tươi qua cửa gió.
- Thông gió kết hợp làm mát: kết hợp tấm làm mát cooling pad ở đầu gió vào, quạt hút ở đầu gió ra.
- Hút cục bộ hỗ trợ: tăng cường trao đổi gió cho khu vực gia công, đóng gói, khu vực ẩm/mùi.
Có thể kết hợp với hệ thống thông gió tổng thể
Trong hệ thống lớn, quạt thông gió vuông gián tiếp 138C thường là “mắt xích” của tổng thể gồm:
- quạt hút gió vuông iFAN 138C gắn tường;
- cửa chớp/louver chống mưa;
- cửa gió cấp hoặc đường gió tươi;
- tủ điện, bảo vệ quá tải, timer theo ca;
- phương án hút – xả theo hướng gió chủ đạo.
Ứng dụng quạt thông gió vuông gián tiếp iFAN 138C
Thông gió và làm mát nhà xưởng
Dùng để giảm tích tụ khí nóng, hơi ẩm và mùi trong không gian sản xuất, đặc biệt khi kết hợp đúng đường gió vào – gió ra.
Khu vực sản xuất, gia công và lắp ráp
Hỗ trợ kéo không khí tù đọng ra ngoài, giúp môi trường làm việc dễ chịu hơn; giảm cảm giác “ngột” ở khu vực đông người và máy móc.
Nhà kho và khu vực cần tăng cường lưu thông không khí
Kho hàng thường bí khí do ít mở cửa. Bố trí quạt iFAN 138C đúng vị trí giúp giảm ẩm, hạn chế mốc và mùi.
Xưởng cơ khí và các công trình công nghiệp
Phù hợp với xưởng cơ khí, xưởng hàn, xưởng gia công có nhiệt và bụi. Với môi trường bụi nhiều, nên lên lịch vệ sinh cánh – lưới và kiểm tra dây curoa định kỳ.
Hệ thống thông gió kết hợp làm mát nhà xưởng
Khi đi theo bài toán cooling pad, cần tính toán lưu lượng theo thể tích xưởng và tổn thất qua tấm làm mát. Chọn sai lưu lượng có thể gây điểm nóng hoặc gió tạt không đều.
Quạt iFAN 138C có phù hợp với nhu cầu của bạn?
Khi nào nên chọn quạt thông gió vuông gián tiếp iFAN 138C?
Nên chọn iFAN 138C khi bạn cần một quạt hút công nghiệp iFAN 138C dạng gắn tường, ưu tiên:
- lưu lượng lớn cho thông gió tổng thể;
- vận hành theo ca, môi trường có bụi/nhiệt;
- cần quạt truyền động gián tiếp để dễ bảo trì và linh hoạt công suất.
Đánh giá theo diện tích và thể tích nhà xưởng
Trong thiết kế HVAC thực tế, diện tích chỉ là một phần. Cần lấy thể tích xưởng (m³) = diện tích (m²) × chiều cao hữu dụng (m), sau đó xác định số lần trao đổi gió/giờ theo ngành nghề (gia công cơ khí, lắp ráp, kho… sẽ khác nhau).
Xác định lưu lượng gió cần thiết
Công thức tính nhanh để định hướng:
- Lưu lượng yêu cầu (m³/h) = thể tích xưởng (m³) × số lần trao đổi gió/giờ.
Từ lưu lượng tổng, chia cho lưu lượng 1 quạt để ra số lượng quạt. Khi chia, cần tính thêm hệ số tổn thất (louver, lưới, đường gió vào bị cản, áp âm trong xưởng…).
Kiểm tra vị trí lắp đặt và hướng hút – xả
Quạt hút gió vuông iFAN 138C phát huy tốt khi:
- có đường gió đi qua toàn bộ không gian thay vì chỉ hút quanh vị trí quạt;
- tránh đặt ngay cạnh cửa cấp gió vào (gió “đi tắt”);
- không xả trực tiếp vào khu vực có người làm việc hoặc khu vực cần sạch.
Khi nào nên chọn model iFAN khác?
Nếu xưởng cần cột áp cao hơn (đẩy qua ống dài), hoặc yêu cầu độ ồn thấp đặc biệt, hoặc cần cấp gió tươi có lọc, có thể phải chuyển sang:
- quạt ly tâm;
- quạt hướng trục có ống tiêu âm;
- hệ thống cấp – hồi gió theo ống.
Phú Khang sẽ tư vấn model theo điều kiện thực tế để tránh “lắp xong vẫn nóng/bí”.
Giá quạt thông gió vuông gián tiếp iFAN 138C
Giá quạt iFAN 138C hiện tại
Giá quạt iFAN 138C phụ thuộc cấu hình motor, vật liệu, phụ kiện đi kèm và số lượng đặt hàng. Để nhận báo giá đúng, bạn cần cung cấp tối thiểu: kích thước ô chờ, nguồn điện sử dụng, nhu cầu lưu lượng và điều kiện môi trường.
Những yếu tố ảnh hưởng đến giá sản phẩm
- cấu hình 1 pha hay 3 pha;
- công suất motor và tiêu chuẩn vòng bi;
- loại cửa chớp/louver, lưới bảo vệ;
- yêu cầu sơn/mạ và điều kiện chống ăn mòn.
Chi phí phụ kiện và lắp đặt nếu có
Nếu công trình cần gia cố khung, làm bệ đỡ, đi tủ điện, đi dây, khoan cấy bulong, lắp louver chống mưa… chi phí sẽ khác so với chỉ mua quạt.
Giá theo số lượng và quy mô công trình
Với dự án nhiều quạt, Phú Khang có thể tối ưu theo lô hàng và phương án lắp đặt đồng loạt để giảm chi phí tổng.
Kinh nghiệm lựa chọn và lắp đặt iFAN 138C
Xác định diện tích và nhu cầu thông gió
Trước khi chọn quạt thông gió vuông gián tiếp iFAN 138C, hãy xác định rõ mục tiêu: giảm nóng, giảm mùi, giảm ẩm hay thải bụi. Mỗi mục tiêu sẽ ra số lần trao đổi gió/giờ khác nhau.
Tính toán số lượng quạt cần sử dụng
Sau khi có lưu lượng tổng, chia cho lưu lượng 1 quạt. Đừng quên kiểm tra lại:
- tổng diện tích cửa gió vào;
- khoảng cách giữa các quạt để tránh vùng chết;
- hướng gió chủ đạo và vật cản trong xưởng.
Lựa chọn vị trí lắp đặt phù hợp
Vị trí đúng giúp quạt “kéo” khí đi qua khu vực cần thông gió, thay vì chỉ hút tại một điểm. Thường ưu tiên đặt quạt ở phía cuối hướng gió, khu vực tích nhiệt, gần nguồn phát sinh mùi.
Kiểm tra kích thước ô chờ và hướng hút – xả
Ô chờ phải đúng kích thước, bề mặt phẳng để tránh rung. Hướng xả ra ngoài cần thông thoáng và có giải pháp hạn chế mưa tạt.
Đảm bảo nguồn điện và điều kiện vận hành
- chọn dây dẫn đúng tiết diện;
- có CB/contactor/rơ-le nhiệt bảo vệ;
- nếu chạy nhiều quạt, nên có phân nhóm theo khu vực để vận hành linh hoạt theo ca.
Vệ sinh và bảo dưỡng quạt định kỳ
Với quạt truyền động gián tiếp:
- kiểm tra độ căng dây curoa, độ đồng trục puly;
- vệ sinh cánh, lưới, louver;
- kiểm tra độ rung, siết lại bulong định kỳ.
Vì sao nên mua quạt thông gió vuông gián tiếp iFAN 138C tại Phú Khang?
Tư vấn model và số lượng theo hệ thống thực tế
Phú Khang không tư vấn theo cảm tính. Kỹ thuật sẽ bám theo thể tích xưởng, mục tiêu trao đổi gió, hướng hút – xả và cửa gió vào để ra số lượng quạt phù hợp.
Thông tin sản phẩm và thông số kỹ thuật rõ ràng
Bạn được cung cấp thông tin cấu hình, phụ kiện và thông số kỹ thuật để đối chiếu, tránh chọn nhầm model hoặc công suất.
Hỗ trợ phương án lắp đặt phù hợp
Từ bố trí vị trí quạt, cửa gió vào, đến chống mưa tạt và tối ưu đường gió, Phú Khang hỗ trợ để hệ thống chạy “đúng hiệu quả”, không chỉ lắp cho xong.
Báo giá theo số lượng và quy mô công trình
Báo giá minh bạch theo cấu hình và số lượng; có phương án tối ưu cho dự án nhiều quạt.
Hỗ trợ kỹ thuật và bảo hành
Hỗ trợ hướng dẫn vận hành, bảo trì và xử lý các tình huống thường gặp như rung, ồn, hụt gió do thiếu cửa cấp.
Câu hỏi thường gặp về quạt thông gió vuông gián tiếp iFAN 138C
iFAN 138C phù hợp với những loại nhà xưởng nào?
Phù hợp nhà xưởng sản xuất, kho, xưởng cơ khí, khu lắp ráp… nơi cần quạt hút gắn tường lưu lượng lớn. Với môi trường ăn mòn (gần biển, hóa chất), cần chọn vật liệu và lớp phủ phù hợp.
Làm thế nào để xác định số lượng quạt iFAN 138C cần sử dụng?
Tính theo thể tích xưởng và số lần trao đổi gió/giờ, sau đó chia cho lưu lượng 1 quạt và cộng thêm hệ số tổn thất. Đồng thời phải kiểm tra tổng diện tích cửa gió vào.
Khi lắp iFAN 138C cần lưu ý gì về vị trí và hướng hút – xả?
Tránh đặt quạt sát cửa gió vào để không “đi tắt” dòng gió. Nên tạo đường gió đi xuyên qua khu vực cần thông gió, xả ra ngoài nơi thông thoáng và có giải pháp chống mưa tạt.
iFAN 138C có thể kết hợp với hệ thống làm mát nhà xưởng không?
Có. iFAN 138C thường kết hợp tốt với cooling pad hoặc cấp gió tươi để tạo dòng gió liên tục. Quan trọng là tính đúng lưu lượng và bố trí đúng hướng gió.
Nên bố trí quạt iFAN 138C như thế nào để tăng hiệu quả thông gió?
Bố trí theo hướng gió chủ đạo, phân bố đều theo chiều dài xưởng, ưu tiên cuối hướng gió và khu vực sinh nhiệt. Đồng thời mở đủ cửa gió vào để quạt không bị hụt lưu lượng.
Phú Khang có hỗ trợ tư vấn iFAN 138C theo diện tích thực tế không?
Có. Phú Khang tư vấn theo hiện trạng (diện tích, chiều cao, nguồn nhiệt, số người, máy móc, cửa gió vào, hướng xả) để đưa ra phương án phù hợp.
Tư vấn chọn quạt iFAN 138C theo hệ thống thực tế
Xác định diện tích và đặc điểm nhà xưởng
Cung cấp diện tích, chiều cao, ngành nghề sản xuất, vị trí phát sinh nhiệt/mùi/bụi và layout tổng thể.
Kiểm tra nhu cầu lưu thông và trao đổi không khí
Xác định mục tiêu: giảm nóng, giảm ẩm, thải mùi hay tăng gió tươi. Mỗi mục tiêu sẽ dẫn đến lưu lượng và cách bố trí khác nhau.
Xác định số lượng và vị trí lắp đặt
Kỹ thuật Phú Khang sẽ đề xuất số lượng quạt thông gió vuông gián tiếp iFAN 138C, vị trí lắp, hướng hút – xả, và diện tích cửa gió vào để hệ thống chạy ổn định.
Nhận phương án và báo giá phù hợp
Báo giá theo cấu hình và số lượng, kèm gợi ý phụ kiện và tủ điện nếu cần.
Liên hệ Phú Khang để được tư vấn
Để nhận tư vấn nhanh và đúng hiện trạng, bạn gửi giúp: diện tích – chiều cao xưởng, ảnh vị trí lắp dự kiến, nguồn điện, và mục tiêu thông gió. Kỹ thuật Phú Khang sẽ phản hồi phương án và giá quạt iFAN 138C phù hợp cho công trình của bạn.
