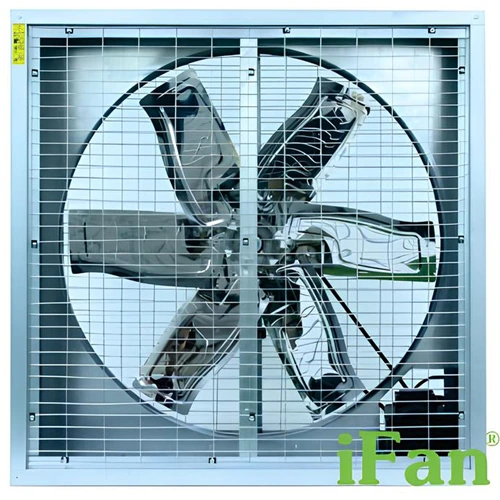

Quạt thông gió vuông iFAN 138D là gì?
Quạt thông gió vuông iFAN 138D là dòng quạt hút gắn vách, chuyên dùng để thải khí nóng, khói, mùi và hơi ẩm ra khỏi không gian kín như nhà xưởng, kho, trại chăn nuôi. Thiết kế dạng vuông giúp thi công cắt lỗ trên tường, vách tôn nhanh, dễ canh chỉnh và dễ thay thế khi bảo trì.
Trong vận hành thực tế, iFAN 138D thường được chọn cho các khu vực cần lưu lượng lớn và làm việc liên tục, nơi yêu cầu quạt “kéo” không khí bẩn ra ngoài để tạo chênh áp, từ đó không khí tươi đi vào qua cửa lấy gió, lam gió hoặc khe hở công trình.
Đặc điểm nổi bật của iFAN 138D
- Thiết kế quạt vuông gắn vách, tối ưu cho thông gió nhà xưởng.
- Cánh quạt sải lớn tạo lưu lượng cao, phù hợp nhu cầu trao đổi không khí mạnh.
- Có cửa chớp đóng mở theo áp lực gió, hạn chế gió tạt, bụi và mưa hắt khi quạt dừng.
- Khung vỏ chắc chắn, chịu môi trường bụi và rung động tốt.
- Dễ vệ sinh cánh, lưới, cửa chớp; thuận tiện kiểm tra định kỳ.
Thông số kỹ thuật quạt thông gió vuông iFAN 138D
| Thông số | Giá trị |
| Model | 138D |
| Kích thước | 1380 x 1380 x 400 mm |
| Điện áp | 380 V/50 Hz |
| Công suất | 1.1 kW |
| Lưu lượng gió | 44500 m³/h |
| Tốc độ gió | 450 v/p |
| Cánh | Inox 430 |
| Bảo hành | 1 năm |
| Tình trạng | Còn hàng |
Cấu tạo quạt thông gió vuông iFAN 138D
Nắm cấu tạo giúp chọn đúng, lắp đúng và bảo trì đúng. Với quạt thông gió gắn vách, các cụm chi tiết ảnh hưởng trực tiếp đến lưu lượng, độ ồn và độ bền.
Động cơ và hệ thống truyền động
iFAN 138D sử dụng động cơ điện để tạo mô-men quay cho cánh. Tùy phiên bản, quạt có thể dùng truyền động trực tiếp hoặc gián tiếp (qua dây curoa).
- Truyền động trực tiếp: gọn, ít hao tổn cơ khí, bảo trì đơn giản.
- Truyền động gián tiếp: thuận lợi khi cần thay đổi tốc độ bằng puly, giảm rung truyền vào cánh; đổi lại cần kiểm tra dây curoa, canh đồng trục và bảo dưỡng định kỳ.
Trong môi trường nhà xưởng bụi, nên kiểm tra nhiệt độ motor, tiếng ổ bi và độ rung theo lịch để tránh giảm tuổi thọ.
Cánh quạt và khả năng tạo lưu lượng gió
Cánh quạt là bộ phận quyết định lưu lượng. Cánh sải lớn cho lưu lượng cao, tuy nhiên hiệu quả còn phụ thuộc góc cánh, khe hở đầu cánh và độ cân bằng động.
Kinh nghiệm thực tế:
- Quạt chạy rung thường do cánh bám bụi lệch hoặc cong vênh sau va chạm.
- Vệ sinh định kỳ giúp giữ lưu lượng ổn định và giảm dòng điện vận hành.
Khung vỏ, lưới bảo vệ và cửa chớp
- Khung vỏ dạng vuông giúp lắp vách gọn, dễ tạo mặt bích bắt vít.
- Lưới bảo vệ giúp hạn chế vật thể lạ và tăng an toàn.
- Cửa chớp là chi tiết đáng giá với quạt gắn ngoài vách: khi ngừng quạt, cửa chớp đóng giúp giảm gió lùa ngược, hạn chế bụi và nước mưa hắt.
Lưu ý: cửa chớp bị kẹt do bụi/biến dạng sẽ làm giảm gió và tăng ồn. Cần kiểm tra độ mở tự do trước khi bàn giao.
Hệ thống điều khiển và các bộ phận hỗ trợ vận hành
Tùy cách triển khai tại công trình, quạt có thể đi kèm:
- Công tắc/khởi động từ, rơ-le nhiệt bảo vệ quá tải.
- Bộ hẹn giờ hoặc điều khiển theo nhiệt độ/độ ẩm.
- Lưới lọc thô (tại cửa lấy gió) để giảm bụi vào xưởng.
Với nhà xưởng, nên ưu tiên bảo vệ điện đầy đủ (CB, contactor, rơ-le nhiệt, nối đất) để quạt chạy ổn định và an toàn.
Ưu điểm của quạt thông gió vuông iFAN 138D
Lưu lượng gió lớn, tăng khả năng trao đổi không khí
Với đặc thù quạt gắn vách cho nhà xưởng, iFAN 138D tập trung vào lưu lượng lớn để tăng số lần trao đổi không khí trong giờ. Khi bố trí đúng cửa lấy gió đối diện, hiệu quả “thổi bay” khí nóng và mùi trong xưởng sẽ thấy rõ, đặc biệt vào giờ cao điểm nhiệt.
Thiết kế dạng vuông thuận tiện lắp đặt trên vách
Khung vuông giúp:
- Dễ canh thẳng, bắt bulông/vít nở.
- Dễ làm khung gia cố cho vách tôn.
- Dễ thay quạt cùng kích thước khi cần nâng cấp.
Cửa chớp hỗ trợ hạn chế bụi và tác động từ môi trường bên ngoài
Trong môi trường nhiều gió bụi, cửa chớp giúp giảm hiện tượng gió lùa ngược khi quạt ngừng, đồng thời hạn chế mưa hắt trực tiếp vào xưởng. Đây là chi tiết nhỏ nhưng ảnh hưởng lớn đến độ sạch và độ bền thiết bị bên trong.
Kết cấu chắc chắn, phù hợp sử dụng trong nhà xưởng
Nhà xưởng thường có rung động, bụi, nhiệt cao và thời gian vận hành dài. Kết cấu quạt chắc, khung vững và lưới bảo vệ tốt sẽ giúp giảm rủi ro va chạm, biến dạng cánh và giảm sự cố trong vận hành.
Vận hành ổn định và dễ bảo trì
Quạt gắn vách có lợi thế: tiếp cận nhanh để vệ sinh cửa chớp, kiểm tra cánh và nghe tiếng ổ bi. Bảo trì đúng lịch giúp giữ lưu lượng và tránh tăng điện năng do quạt “gồng” vì bám bẩn.
Quạt iFAN 138D phù hợp sử dụng ở đâu?
Nhà xưởng, xưởng sản xuất và khu gia công
Phù hợp các xưởng cần hút khí nóng và mùi chung: xưởng cơ khí, xưởng đóng gói, xưởng gỗ (bụi nhiều cần tính thêm giải pháp lọc và an toàn cháy nổ), khu gia công tổng hợp.
Nhà kho, khu đóng gói và khu vực tập kết hàng
Kho hàng hay bị bí do ít cửa sổ. Lắp iFAN 138D giúp giảm mùi ẩm mốc, thoát hơi nóng và cải thiện điều kiện bảo quản.
Trang trại, khu chăn nuôi và nhà kính
Quạt giúp giảm mùi, giảm hơi ẩm và giảm nhiệt tích tụ. Với khu chăn nuôi, nên kết hợp cửa lấy gió có lưới, bố trí hướng gió tránh thổi trực tiếp vào vật nuôi.
Khu vực nóng, bí cần tăng cường trao đổi không khí
Các khu vực như phòng máy, khu vực mái tôn hấp nhiệt, khu vực ít đối lưu tự nhiên thường cần quạt lưu lượng lớn để “kéo” khí nóng ra ngoài.
Không gian công nghiệp cần thông gió với lưu lượng lớn
Những không gian cao, rộng, đông người và phát sinh nhiệt từ máy móc thường cần nhiều điểm hút để tránh tạo vùng chết gió. iFAN 138D phù hợp vai trò quạt hút vách trong hệ thống thông gió tổng thể.
Cách lựa chọn và lắp đặt quạt thông gió vuông iFAN 138D
Xác định diện tích và nhu cầu trao đổi không khí
Để chọn quạt theo kỹ thuật, cần xác định:
- Diện tích sàn và chiều cao xưởng để ra thể tích (m³).
- Mức độ phát sinh nhiệt, mùi, hơi ẩm.
- Mục tiêu số lần trao đổi không khí mỗi giờ (ACH).
Thông gió nhà xưởng không có một con số chung cho mọi nơi. Xưởng càng nóng/bí, nhu cầu ACH càng cao, hoặc cần kết hợp giải pháp làm mát.
Tính số lượng quạt cần thiết cho nhà xưởng
Cách tính nhanh theo thể tích:
- Bước 1: Thể tích xưởng V = diện tích (m²) × chiều cao (m).
- Bước 2: Lưu lượng yêu cầu Q = V × ACH (m³/h).
- Bước 3: Số lượng quạt N ≈ Q / lưu lượng thực tế của 1 quạt.
Lưu ý: nên dùng lưu lượng thực tế (đã trừ tổn thất cửa chớp, lưới, chụp che). Nếu lắp sai vị trí hoặc thiếu cửa lấy gió, quạt vẫn chạy nhưng “không ra gió” như kỳ vọng.
Lựa chọn vị trí lắp đặt và hướng hút – xả
- Lắp tại vách xả ra ngoài, ưu tiên phía trên (gần vùng tích tụ khí nóng), nhưng vẫn đảm bảo an toàn vận hành và bảo trì.
- Tránh lắp ngay nơi gió tạt mạnh hoặc ngay sát khu dân cư nhạy cảm tiếng ồn.
- Hướng xả nên tránh thổi thẳng vào lối đi, cửa ra vào hoặc vị trí có người đứng thường xuyên.
Bố trí quạt đối lưu kết hợp cửa lấy gió
Quạt hút chỉ hiệu quả khi có đường cho không khí tươi vào. Cần bố trí:
- Cửa lấy gió/lam gió đối diện hoặc phân bố đều theo chiều dài xưởng.
- Nếu xưởng kín, cần tạo cửa lấy gió chủ động hoặc dùng quạt cấp khí.
Kinh nghiệm: nhiều công trình lắp quạt hút rất mạnh nhưng quên cửa lấy gió, kết quả là quạt tăng ồn, giảm lưu lượng và cửa ra vào bị “hút dính”.
Lưu ý khi đấu điện, vận hành và bảo dưỡng
- Kiểm tra điện áp đúng (1 pha/3 pha) trước khi đấu.
- Lắp CB/contactor/rơ-le nhiệt đúng dòng định mức.
- Với quạt 3 pha: kiểm tra chiều quay. Sai chiều quay sẽ giảm lưu lượng rõ rệt.
- Bảo dưỡng định kỳ: vệ sinh cánh, cửa chớp; kiểm tra bulông, độ rung, tiếng ổ bi; siết lại liên kết khung.
Giá quạt thông gió vuông iFAN 138D
Giá quạt thông gió vuông iFAN 138D phụ thuộc cấu hình và điều kiện giao hàng. Để nhận báo giá sát thực tế, nên cung cấp giúp Phú Khang: kích thước lỗ chờ, số lượng quạt, điện áp, vị trí công trình và yêu cầu phụ kiện.
Những yếu tố ảnh hưởng đến giá bán
- Phiên bản motor, điện áp và công suất.
- Vật liệu khung/cửa chớp, độ dày, tiêu chuẩn hoàn thiện.
- Phụ kiện đi kèm: khung lắp đặt, mặt bích, lưới bảo vệ, che mưa.
- Số lượng đặt hàng và tiến độ giao.
Chi phí khung lắp đặt, phụ kiện và vận chuyển
Với vách tôn hoặc tường gạch, thường phát sinh hạng mục khung gia cố và hoàn thiện chống dột. Ngoài ra, vận chuyển thiết bị cồng kềnh cũng ảnh hưởng tổng chi phí.
Phú Khang có thể tư vấn phương án khung lắp phù hợp để thi công nhanh và hạn chế rung.
Báo giá số lượng cho nhà xưởng và công trình
Khi đặt số lượng cho nhà xưởng, yếu tố quan trọng là đồng bộ kích thước lỗ chờ, đồng bộ điện áp và có sơ đồ bố trí hút – cấp. Phú Khang hỗ trợ lên phương án số lượng và gửi báo giá theo từng khu vực lắp.
Có nên mua quạt thông gió vuông iFAN 138D?
Nhu cầu phù hợp với thiết kế của iFAN 138D
iFAN 138D đáng cân nhắc khi mục tiêu chính là hút khí nóng/mùi/ẩm tổng thể cho không gian lớn và cần thiết bị dễ lắp, dễ bảo trì. Đây là lựa chọn hợp lý cho nhà xưởng cần lưu lượng lớn và chạy bền.
Những thông số cần kiểm tra trước khi mua
Trước khi chốt thiết bị, nên kiểm tra:
- Điện áp sẵn có tại công trình.
- Kích thước lắp đặt và không gian phía ngoài vách.
- Lưu lượng yêu cầu theo thể tích xưởng và mức độ phát sinh nhiệt.
- Độ ồn cho khu vực gần văn phòng hoặc khu dân cư.
- Cửa chớp đóng mở trơn tru và độ chắc của khung.
Khi nào nên kết hợp iFAN 138D với quạt cấp khí hoặc hệ thống làm mát?
Nên kết hợp khi:
- Xưởng quá kín, không có đường gió vào đủ lớn.
- Muốn giảm nhiệt sâu hơn mức thông gió tự nhiên có thể đạt.
- Có nhiều người làm việc tập trung, yêu cầu không khí tươi ổn định.
Giải pháp thường dùng là phối hợp quạt hút (iFAN 138D) + cửa lấy gió/lam gió + quạt cấp khí, hoặc kết hợp hệ thống làm mát (tấm cooling pad, quạt cấp, quạt hút) tùy điều kiện công trình.
Vì sao nên mua iFAN 138D tại Phú Khang?
Tư vấn lựa chọn theo diện tích và nhu cầu thực tế
Phú Khang tư vấn theo dữ liệu công trình: kích thước xưởng, ngành nghề, mức nhiệt, số cửa lấy gió hiện có. Mục tiêu là chọn đúng lưu lượng cần, tránh tình trạng lắp “dư gió” gây ồn hoặc “thiếu gió” không đạt hiệu quả.
Hỗ trợ tính số lượng quạt cho từng công trình
Dựa trên thể tích và mục tiêu trao đổi không khí, Phú Khang hỗ trợ tính số lượng quạt, vị trí lắp và đề xuất phương án cửa lấy gió để đảm bảo quạt phát huy đúng công suất.
Báo giá, giao hàng và hỗ trợ kỹ thuật
Phú Khang cung cấp báo giá rõ cấu hình, thời gian giao hàng và hạng mục kèm theo. Với công trình cần triển khai nhanh, Phú Khang hỗ trợ đề xuất giải pháp lắp đặt thực tế để rút ngắn thời gian thi công.
Chính sách bảo hành và hỗ trợ sau bán hàng
Thiết bị thông gió công nghiệp chạy nhiều giờ mỗi ngày nên bảo hành và hỗ trợ kỹ thuật là phần quan trọng. Phú Khang hỗ trợ hướng dẫn vận hành, bảo trì và xử lý sự cố cơ bản để quạt hoạt động ổn định lâu dài.
Câu hỏi thường gặp về quạt thông gió vuông iFAN 138D
iFAN 138D có lưu lượng gió bao nhiêu?
Lưu lượng phụ thuộc phiên bản và điều kiện lắp đặt (lưới, cửa chớp, chụp che, hướng gió). Anh gửi giúp Phú Khang kích thước xưởng và vị trí lắp để bên em đối chiếu đúng thông số và ước tính lưu lượng thực tế tại công trình.
Quạt iFAN 138D sử dụng điện áp và công suất nào?
Có phiên bản theo điện áp 1 pha hoặc 3 pha tùy nhu cầu. Khi chọn, cần ưu tiên điện áp sẵn có tại nhà xưởng và công suất phù hợp mục tiêu thông gió để tránh chạy non tải hoặc quá tải.
iFAN 138D phù hợp với diện tích nhà xưởng bao nhiêu?
Không nên tính theo diện tích đơn thuần mà nên tính theo thể tích và mục tiêu trao đổi không khí. Cùng 500 m² nhưng xưởng cao 8 m sẽ khác xưởng cao 4 m, mức phát sinh nhiệt cũng khác nhau. Phú Khang có thể hỗ trợ tính nhanh theo thể tích và đề xuất số lượng quạt.
Có thể lắp quạt iFAN 138D trên vách tôn hoặc tường không?
Có. Với vách tôn cần làm khung gia cố chắc để tránh rung và xé tôn theo thời gian. Với tường gạch/bê tông cần cắt lỗ đúng kích thước và gia cố neo/bulong nở đúng kỹ thuật.
Nên lắp bao nhiêu quạt iFAN 138D cho một nhà xưởng?
Tùy thể tích xưởng, mức nhiệt/mùi và khả năng lấy gió vào. Thực tế, số quạt không chỉ để đủ lưu lượng, mà còn để phân bố hút đều tránh vùng chết. Anh gửi giúp Phú Khang bản vẽ mặt bằng hoặc kích thước cơ bản, bên em sẽ gợi ý số lượng và vị trí lắp.
iFAN 138D có thể hoạt động liên tục không?
Có thể vận hành liên tục nếu hệ thống điện bảo vệ đúng, quạt lắp đúng kỹ thuật và bảo trì theo định kỳ. Với môi trường bụi nhiều, cần tăng tần suất vệ sinh cánh và cửa chớp để tránh giảm gió và tăng dòng điện.
