Giảm giá!

Quạt giải nhiệt dàn nóng 4E-350

1.250.000₫ ~~1.700.000₫~~ -26%

Model: 4E-350
Sải cánh: 350mm
Điện áp: 220V
Công suất: 110W
Tốc độ quay: 1.400 vòng/phút
Lưu lượng gió: 3.270 m³/h
Cột áp: 93Pa
Bảo hành: 12 tháng

Nhận làm đại lý

Yêu cầu tư vấn

0937 587 089

100% hàng chính hãng giá tốt nhất

Chính sách đổi trả sản phẩm trong vòng 07 ngày

Giao hàng tận nơi, vận chuyển toàn quốc

Thanh toán linh hoạt

Quạt giải nhiệt dàn nóng 4E-350 là một trong những dòng quạt hướng trục được sử dụng phổ biến để tạo lưu lượng gió lớn, hỗ trợ tản nhiệt cho dàn nóng điều hòa, dàn ngưng kho lạnh, cụm ngưng tụ và nhiều thiết bị làm mát công nghiệp khác. Trong bài viết này, chúng ta sẽ đi từ khái niệm, thông số – cấu tạo, nguyên lý hoạt động đến ưu điểm, ứng dụng thực tế và những lưu ý quan trọng khi chọn mua để bạn dễ dàng lựa chọn đúng sản phẩm.

Mục lục

Quạt giải nhiệt dàn nóng 4E-350 là gì?

Quạt giải nhiệt dàn nóng 4E-350 (thường gọi tắt là quạt 4E-350) là quạt hút hướng trục có đường kính cánh khoảng 350mm, được thiết kế để thổi gió qua dàn trao đổi nhiệt (dàn nóng/dàn ngưng). Nhờ tạo ra luồng gió mạnh và ổn định, quạt giúp cuốn đi nhiệt lượng tỏa ra từ môi chất lạnh sau quá trình nén, từ đó duy trì hiệu suất làm lạnh và bảo vệ cụm máy nén.

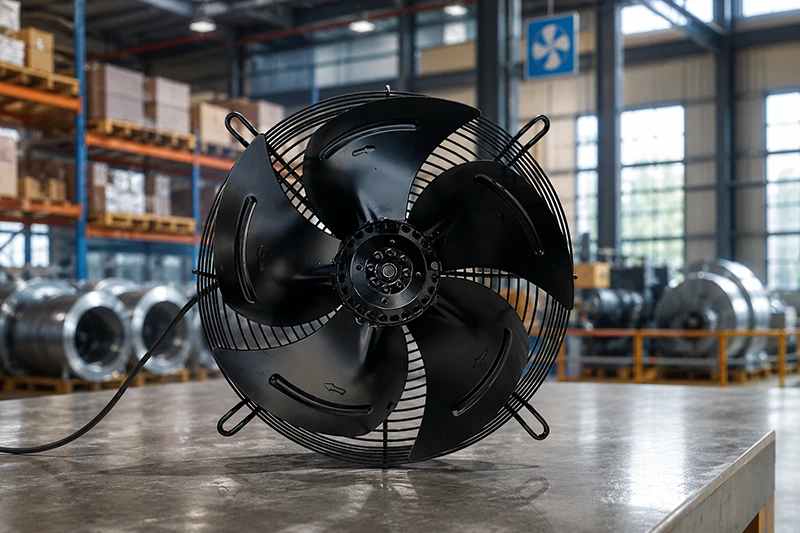

Quạt giải nhiệt dàn nóng 4E-350

Trong hệ thống điều hòa công nghiệp hoặc kho lạnh, dàn nóng thường làm việc ở môi trường khắc nghiệt: nhiệt độ cao, bụi bẩn, độ ẩm, thậm chí hơi muối (khu vực ven biển) hoặc hơi dầu (nhà xưởng). Vì vậy, quạt giải nhiệt không chỉ cần “thổi khỏe” mà còn phải bền bỉ, chạy liên tục và có cấu trúc phù hợp cho bảo trì – thay thế nhanh.

Đặc điểm nổi bật của quạt giải nhiệt dàn nóng 4E-350

Dưới đây là các đặc điểm thường được người dùng đánh giá cao ở nhóm quạt giải nhiệt dàn nóng cỡ 350mm, bao gồm model 4E-350:

Tạo lưu lượng gió lớn theo hướng trục: tối ưu cho nhiệm vụ thổi xuyên qua lá tản nhiệt của dàn nóng/dàn ngưng.
Thiết kế gọn, dễ lắp: phù hợp không gian dàn nóng, cụm ngưng tụ, tháp giải nhiệt cỡ nhỏ.
Khả năng chạy liên tục: đáp ứng nhu cầu vận hành dài giờ của kho lạnh hoặc hệ HVAC công nghiệp.
Vật liệu và kết cấu cứng cáp: giảm rung, hạn chế biến dạng khi làm việc ở tốc độ cao.
Dễ tìm linh kiện thay thế: cánh quạt, lồng quạt, bạc đạn… thường có sẵn trên thị trường.

Thông số kỹ thuật quạt giải nhiệt dàn nóng 4E-350

Thông số kỹ thuật quạt giải nhiệt dàn nóng 4E-350:

Thông số	Giá trị
Model	4E-350
Sải cánh	350mm
Điện áp	220V
Công suất	110W
Tốc độ quay	1.400 vòng/phút
Lưu lượng gió	3.270 m³/h
Cột áp	93Pa
Bảo hành	12 tháng

Cấu tạo quạt giải nhiệt dàn nóng 4E-350

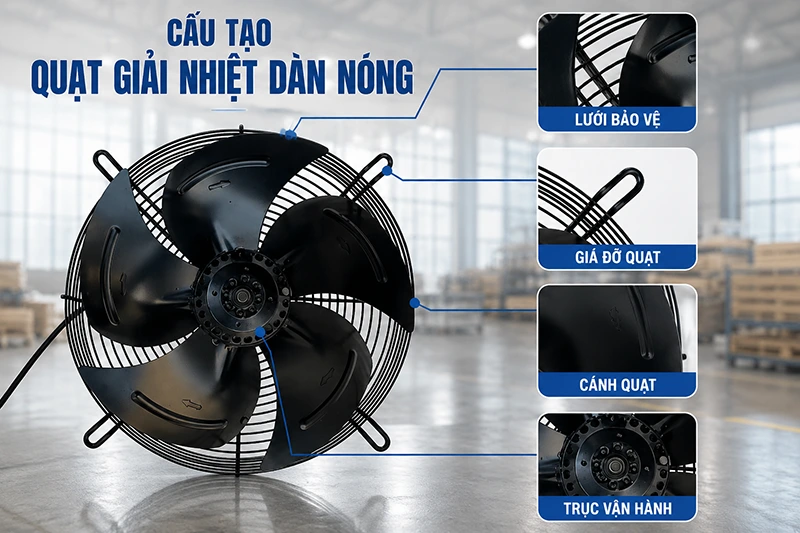

cấu tạo quạt giải nhiệt dàn nóng 4E-350

Một bộ quạt giải nhiệt dàn nóng 4E-350 bao gồm động cơ, cánh quạt hướng trục, lồng bảo vệ, khung quạt (hoặc tai bắt), trục – bạc đạn, và hộp đấu điện. Mỗi thành phần đều ảnh hưởng trực tiếp đến khả năng tản nhiệt, độ ổn định và tuổi thọ.

1. Lưới bảo vệ – Tăng an toàn, giảm rủi ro hư hại

Lưới bảo vệ là lớp chắn bên ngoài, thường làm từ kim loại có độ cứng tốt, được thiết kế dạng đan hoặc nan lưới đều.

Chức năng chính:

Bảo vệ người dùng/kỹ thuật viên khỏi va chạm trực tiếp vào cánh quạt khi thiết bị đang chạy.
Ngăn vật thể lạ (lá cây, rác, đá vụn…) bay vào làm mẻ cánh hoặc kẹt quạt.
Giảm tác động ngoại lực lên cụm quạt khi dàn nóng lắp ngoài trời.

2. Giá đỡ quạt – Khung cố định, giữ ổn định toàn bộ cụm quạt

Giá đỡ quạt (khung/giá treo) có nhiệm vụ cố định vị trí quạt trong dàn nóng 4E-350, đảm bảo cánh quạt quay đúng tâm và hạn chế rung lắc.

Vai trò quan trọng:

Giữ chắc mô-tơ/quạt ở đúng vị trí thiết kế.

Chống rung trong quá trình vận hành (đặc biệt khi quạt chạy tốc độ cao).

Định hướng luồng gió giúp gió đi qua dàn trao đổi nhiệt hiệu quả hơn.

Nếu giá đỡ bị cong, lỏng ốc hoặc sai chuẩn lắp đặt, quạt có thể phát tiếng ồn, rung mạnh và nhanh xuống cấp.

Cánh quạt – Tạo luồng gió giải nhiệt cho dàn nóng

Cánh quạt là bộ phận trực tiếp tạo gió để đẩy hoặc hút không khí qua dàn trao đổi nhiệt, giúp giải nhiệt nhanh và ổn định nhiệt độ vận hành.

Đặc điểm và chức năng:

Thiết kế hình học của cánh (góc nghiêng, độ cong, số cánh) quyết định lưu lượng gió và độ ồn.
Cánh quạt chuẩn giúp tăng hiệu suất tản nhiệt, giảm nguy cơ quá tải.
Cánh quạt cân bằng tốt giúp quạt vận hành êm ái, hạn chế rung.
Dấu hiệu cần kiểm tra: cánh bị nứt, mẻ, bám bẩn dày hoặc mất cân bằng thường gây tiếng ồn, rung và làm giảm lưu lượng gió.

Trục vận hành – Truyền chuyển động, đảm bảo quạt quay chính xác

Trục vận hành là bộ phận truyền lực quay từ động cơ đến cánh quạt, giúp cánh quay đúng tâm và ổn định trong suốt quá trình hoạt động.

Chức năng chính:

Truyền mô-men xoắn để cánh quạt quay liên tục.
Giữ độ đồng tâm, giảm rung và hạn chế mài mòn.
Kết hợp với các chi tiết liên quan như ổ bi, bạc đạn và khớp nối để quạt vận hành ổn định.

Trục bị rơ, cong hoặc mòn có thể khiến quạt rung mạnh, phát tiếng kêu bất thường và ảnh hưởng đến toàn bộ hệ thống dàn nóng.

Kết luận

Tóm lại, cấu tạo quạt giải nhiệt dàn nóng 4E-350 gồm bốn bộ phận quan trọng: lưới bảo vệ, giá đỡ quạt, cánh quạt và trục vận hành. Khi từng bộ phận được chế tạo đúng tiêu chuẩn, lắp đặt chính xác và bảo dưỡng định kỳ, quạt sẽ hoạt động ổn định, giúp dàn nóng tản nhiệt hiệu quả, vận hành êm ái và kéo dài tuổi thọ của toàn bộ hệ thống.

Nguyên lý hoạt động của quạt giải nhiệt dàn nóng 4E-350

Quạt giải nhiệt dàn nóng hoạt động dựa trên nguyên lý tạo chênh lệch áp suất để hút/đẩy không khí đi qua dàn trao đổi nhiệt. Khi không khí đi qua dàn nóng, nhiệt từ ống đồng và lá nhôm truyền sang dòng khí và được thổi ra môi trường.

Nguyên lý tạo lưu lượng gió

Khi động cơ quay, cánh quạt tạo lực nâng (lift) và lực đẩy (thrust) lên không khí. Do hình dạng cánh và góc đặt cánh, không khí được gia tốc theo phương trục, tạo thành:

Lưu lượng (m³/h): lượng không khí quạt di chuyển trong một đơn vị thời gian.
Áp suất tĩnh (Pa): khả năng “đẩy xuyên” qua trở lực của dàn.

Nếu dàn bẩn hoặc mật độ lá tản nhiệt dày, trở lực tăng, quạt cần đủ áp suất tĩnh để vẫn giữ được lưu lượng hữu ích.

Cơ chế giải nhiệt dàn nóng

Ở dàn nóng điều hòa hoặc dàn ngưng kho lạnh, môi chất lạnh sau máy nén có nhiệt độ và áp suất cao. Tại dàn ngưng:

Môi chất truyền nhiệt ra thành ống và lá tản nhiệt.
Không khí do quạt thổi qua sẽ nhận nhiệt.
Nhiệt lượng được “mang đi” ra ngoài, giúp môi chất ngưng tụ hiệu quả.

Khi quạt yếu, dàn nóng không giải nhiệt kịp, dẫn đến áp suất ngưng tụ tăng, máy nén phải làm việc nặng hơn, dễ quá tải, hao điện và giảm tuổi thọ.

Vai trò của quạt trong hệ thống điều hòa và kho lạnh

Trong thực tế vận hành, quạt giải nhiệt ảnh hưởng trực tiếp đến:

Hiệu suất làm lạnh: dàn ngưng giải nhiệt tốt giúp hệ thống đạt nhiệt độ yêu cầu nhanh hơn.
Điện năng tiêu thụ: áp suất ngưng tụ thấp hơn giúp giảm công nén.
Độ ổn định: giảm tình trạng ngắt do áp cao, đặc biệt vào mùa nóng.
Tuổi thọ thiết bị: hạn chế quá nhiệt, kéo dài tuổi thọ máy nén và linh kiện.

Ưu điểm của quạt giải nhiệt dàn nóng 4E-350

Không phải ngẫu nhiên mà quạt 4E-350 (cỡ 350mm) được dùng rộng rãi. Dưới đây là các ưu điểm thường thấy khi lựa chọn đúng phiên bản và lắp đặt đúng kỹ thuật.

Tản nhiệt nhanh cho dàn nóng

Nhờ lưu lượng gió lớn và hướng gió tập trung, quạt giúp:

Thổi đều qua bề mặt dàn trao đổi nhiệt.
Giảm nhiệt độ dàn, giảm áp suất ngưng tụ.
Giữ hệ thống hoạt động ổn định trong điều kiện tải cao.

Vận hành ổn định liên tục

Các hệ kho lạnh, xưởng sản xuất, nhà hàng… thường cần chạy 24/7. Quạt 4E-350 với động cơ phù hợp có thể đáp ứng:

Chạy liên tục dài giờ.
Ít rung khi cân bằng cánh tốt.
Ổn định tốc độ khi nguồn điện đủ chuẩn.

Tiết kiệm điện năng

Tiết kiệm điện không chỉ đến từ công suất quạt, mà còn từ hiệu quả giải nhiệt:

Dàn ngưng mát hơn → máy nén giảm tải → tổng điện năng hệ thống giảm.
Quạt hiệu suất tốt → giảm tổn thất nhiệt ở motor.

Để tối ưu, nên vệ sinh dàn định kỳ và chọn đúng lưu lượng gió theo thiết kế.

Độ bền cao

Khi cấu tạo motor tốt, vòng bi bền, khung chắc và lớp sơn bảo vệ phù hợp môi trường, quạt có thể hoạt động bền bỉ nhiều năm. Độ bền còn phụ thuộc vào:

Nhiệt độ môi trường.
Bụi bẩn/ăn mòn.
Chất lượng nguồn điện.
Chu kỳ bảo dưỡng.

Độ ồn thấp

Độ ồn thấp thường đến từ:

Cánh cân bằng tốt.
Khung cứng vững.
Bạc đạn chất lượng.
Lắp đặt đúng tâm, không chạm lồng.

Nếu quạt ồn tăng theo thời gian, hãy kiểm tra bám bẩn cánh, lệch tâm, lỏng ốc và tình trạng vòng bi.

Dễ dàng thay thế và lắp đặt

Quạt cỡ 350mm thường có kích thước tiêu chuẩn, thuận tiện:

Thay nhanh khi hỏng, giảm thời gian dừng máy.
Dễ bố trí trong cụm dàn ngưng.
Dễ đấu điện và kiểm tra.

Tuy nhiên, vẫn cần đối chiếu kích thước lỗ bắt, chiều sâu, hướng gió và điện áp để tránh lắp sai.

Ứng dụng của quạt giải nhiệt dàn nóng 4E-350

Nhờ tính linh hoạt, quạt giải nhiệt dàn nóng 4E-350 được ứng dụng rộng rãi trong nhiều hệ thống trao đổi nhiệt và làm mát.

Dàn nóng điều hòa công nghiệp

Trong hệ HVAC công nghiệp, quạt giúp giải nhiệt cho:

Dàn nóng cục bộ công suất lớn.
Dàn ngưng giải nhiệt gió.
Cụm dàn đặt ngoài trời.

Việc chọn đúng quạt giúp hạn chế lỗi áp suất cao trong những ngày nắng nóng.

Dàn nóng kho lạnh

Kho lạnh thường chạy liên tục và yêu cầu độ ổn định cao. Quạt 4E-350 có thể dùng cho:

Dàn ngưng kho lạnh bảo quản thực phẩm.
Kho lạnh thủy sản, nông sản.
Kho mát, kho đông.

Trong môi trường ẩm, cần chú ý cấp bảo vệ motor và chống gỉ cho khung – lồng.

Hệ thống ngưng tụ

Quạt được lắp trong cụm ngưng tụ để:

Thổi qua dàn ngưng.
Duy trì áp suất ngưng tụ ổn định.
Hỗ trợ hệ thống hoạt động hiệu quả khi nhiệt độ môi trường biến động.

Máy làm lạnh nước

Các chiller giải nhiệt gió hoặc cụm trao đổi nhiệt phụ trợ có thể sử dụng quạt hướng trục hút gió để:

Tăng lưu thông không khí.
Nâng hiệu suất trao đổi nhiệt.
Tối ưu vận hành theo tải.

Thiết bị làm mát công nghiệp

Quạt cũng xuất hiện trong:

Tủ điện làm mát cưỡng bức.
Buồng sấy, buồng làm mát.
Hệ thống thông gió cần lưu lượng cao.

Máy làm đá

Máy làm đá thường có cụm ngưng tụ cần giải nhiệt ổn định, quạt 4E-350 giúp:

Duy trì nhiệt độ ngưng tụ phù hợp.
Tăng tốc độ tạo đá.
Giảm tiêu hao điện khi máy nén không bị quá tải.

Thiết bị chế biến thực phẩm

Trong nhà máy thực phẩm, quạt giải nhiệt thường làm việc trong môi trường ẩm, có dầu mỡ hoặc bụi bột. Vì vậy, nên ưu tiên:

Khung sơn tĩnh điện chất lượng.
Lồng chắc, dễ vệ sinh.
Motor có cấp bảo vệ phù hợp.

Quạt giải nhiệt dàn nóng 4E-350 giá bao nhiêu?

Giá quạt giải nhiệt dàn nóng 4E-350 trên thị trường có thể dao động theo cấu hình và nguồn hàng. Thay vì đưa một con số cố định (dễ sai do biến động), cách đúng là bạn nên yêu cầu báo giá theo đúng nhu cầu: điện áp, công suất, kiểu lắp, chiều dài dây, phụ kiện đi kèm.

Những yếu tố ảnh hưởng đến giá bán

Các yếu tố chính khiến giá chênh lệch gồm:

Điện áp & kiểu motor: 220V (1 pha) và 380V (3 pha) có thể khác giá; motor cấp bảo vệ cao thường đắt hơn.
Chất lượng cuộn dây: motor dây đồng thường có giá cao hơn nhưng bền và hiệu quả hơn.
Chất liệu cánh & độ cân bằng: cánh chất lượng, cân bằng tốt giúp giảm ồn và rung.
Khung – lồng bảo vệ: thép dày, sơn phủ tốt, chống gỉ… làm tăng chi phí nhưng tăng độ bền.
Thương hiệu/nguồn gốc: hàng chính hãng, có CO/CQ, kiểm định… thường giá cao hơn.
Chính sách bảo hành & hỗ trợ: bảo hành dài, có kỹ thuật lắp đặt, giao nhanh… cũng ảnh hưởng giá.

Mua quạt giải nhiệt dàn nóng 4E-350 ở đâu uy tín?

Với thiết bị công nghiệp, “đúng quạt” chưa đủ; bạn còn cần “đúng nhà cung cấp” để đảm bảo hàng chuẩn, tư vấn đúng và xử lý sự cố nhanh.

Tiêu chí lựa chọn nhà cung cấp

Một đơn vị cung cấp uy tín thường đáp ứng:

Có thông tin sản phẩm rõ ràng: tem nhãn, catalogue, thông số kỹ thuật.
Tư vấn theo nhu cầu thực tế: dàn ngưng dày/mỏng, lắp hút hay thổi, môi trường ngoài trời/ăn mòn.
Có hàng sẵn kho hoặc thời gian giao cụ thể.
Chính sách đổi trả minh bạch khi sai điện áp, sai kích thước (theo điều kiện).

Chính sách bảo hành

Bạn nên ưu tiên nơi:

Bảo hành rõ thời gian (ví dụ 6–12 tháng tùy dòng).
Quy định bảo hành minh bạch (điều kiện lắp đặt đúng, không ngập nước, không đấu sai điện…).
Có khả năng cung cấp phụ tùng thay thế (bạc đạn, tụ, hộp điện…).

Hỗ trợ kỹ thuật

Hỗ trợ kỹ thuật tốt giúp bạn tránh sai sót khi lắp đặt:

Hướng dẫn đấu dây đúng (đặc biệt với 3 pha, đảo chiều quay).
Tư vấn hướng gió (hút/thổi), khoảng cách an toàn với dàn.
Gợi ý giải pháp giảm rung/ồn (cao su chống rung, cân chỉnh khung).

Chính sách giao hàng toàn quốc

Vì quạt là hàng cồng kềnh, bạn nên chọn nơi:

Đóng gói chắc chắn, tránh cong lồng, vỡ cánh.
Có nhiều phương án vận chuyển (xe tải, chành xe, chuyển phát).
Hỗ trợ kiểm tra ngoại quan khi nhận hàng.

Câu hỏi thường gặp về quạt giải nhiệt dàn nóng 4E-350

Dưới đây là những câu hỏi phổ biến khi lựa chọn và sử dụng quạt 4E-350.

Quạt giải nhiệt dàn nóng 4E-350 dùng điện 220V hay 380V?

Tùy phiên bản. Nhiều nhà cung cấp có cả bản 220V (1 pha) và bản 380V (3 pha). Cách chắc chắn nhất là kiểm tra tem motor hoặc hỏi rõ trước khi đặt hàng. Nếu đang thay quạt cũ, hãy chụp tem quạt hiện tại để đối chiếu.

Quạt có thể hoạt động liên tục không?

Có, nếu:

Chọn đúng công suất và đúng điện áp.
Motor có cấp cách điện và cấp bảo vệ phù hợp.
Dàn nóng được vệ sinh, không làm quạt phải làm việc “nghẹt gió”.

Trong môi trường bụi/ẩm, nên lên lịch vệ sinh định kỳ để duy trì lưu lượng gió và giảm tải cho motor.

Khi nào cần thay quạt giải nhiệt dàn nóng?

Bạn nên cân nhắc thay khi gặp các dấu hiệu:

Quạt rung mạnh, tiếng ồn tăng bất thường.
Motor nóng quá mức, có mùi khét, chạy yếu.
Cánh nứt/vỡ, lồng chạm cánh.
Hệ thống thường xuyên báo áp cao, trong khi dàn ngưng đã vệ sinh và môi chất đúng.

Nếu chỉ hỏng vòng bi, đôi khi có thể sửa bằng thay bạc đạn; tuy nhiên với hệ thống cần vận hành liên tục, thay mới thường giúp giảm rủi ro dừng máy.
