Quạt hút âm trần nối ống gió SHP 150 là lựa chọn phổ biến trong các hạng mục thông gió cục bộ cần giấu thiết bị trên trần giả nhưng vẫn đưa khí thải ra đúng vị trí qua hệ thống ống gió. Bài viết này tổng hợp đúng những thứ đội kỹ thuật cần: hiểu model, đọc thông số, chọn ống, bố trí miệng hút – miệng xả và các lưu ý vận hành để hệ thống chạy êm, hút thật và bền.
Quạt hút âm trần nối ống gió SHP 150 là gì?

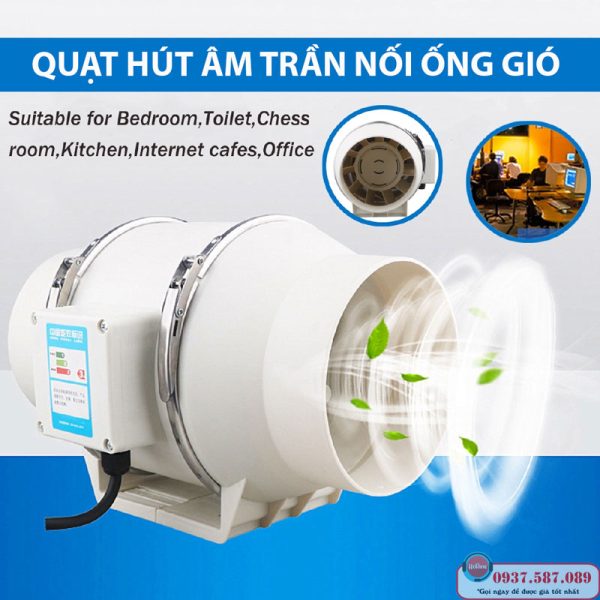

Quạt hút âm trần nối ống gió SHP 150 là quạt hút âm trần dạng hộp có cổng nối ống gió tròn đường kính danh định 150 mm. Quạt được lắp ẩn phía trên trần thạch cao/ trần nhôm, hút khí tại miệng hút (thường là chụp/ lưới hút) và đẩy khí theo ống gió ra ngoài trời hoặc ra trục kỹ thuật.
Điểm khác biệt lớn so với quạt gắn tường/ gắn kính là SHP 150 không thổi trực tiếp tại vị trí đặt quạt. Không khí đi theo ống, nên có thể đưa mùi ẩm, hơi nóng, mùi vệ sinh ra đúng nơi xả, tránh “xả nhầm” vào khoảng trần hoặc hành lang.
Đặc điểm nổi bật của SHP 150
- Thiết kế âm trần dạng hộp, dễ che giấu trong trần giả.
- Cổng ống gió 150 mm, dễ phối hợp phụ kiện ống gió mềm hoặc ống gió tôn.
- Phù hợp thông gió cục bộ cho WC, phòng tắm, kho, phòng kín, khu vực ẩm.
- Có thể kết hợp van một chiều (nếu công trình yêu cầu chống hồi mùi/ hồi gió).
Cấu tạo và nguyên lý hoạt động
Về cấu tạo, quạt SHP-150 thường gồm:
- Vỏ hộp: thép sơn tĩnh điện hoặc vật liệu chống ăn mòn, có tai treo/ lỗ bắt ty ren.
- Cánh quạt ly tâm: tạo áp tốt hơn dạng hướng trục khi phải kéo qua ống.
- Motor: chạy điện 1 pha 220 V, dùng bạc đạn để vận hành liên tục ổn định.
- Cổng hút – cổng xả: dạng tròn để kẹp ống nhanh.
Nguyên lý hoạt động: motor quay kéo bánh công tác ly tâm tạo vùng áp suất thấp tại cửa hút, kéo khí bẩn/ khí ẩm vào quạt; đồng thời tạo áp tại cửa xả để đẩy khí đi trong ống gió ra vị trí thải.
Thông số kỹ thuật quạt SHP 150
| Thông số | Giá trị |
| Model | SHP 150 |
| Điện áp | 220V / 50Hz |
| Công suất | 75W |
| Lưu lượng gió | 540 m³/h |
| Vận tốc | 2500 vòng/phút / 1 tốc độ |
| Áp suất | 300 Pa |
| Độ ồn | 48 dB |
| Đường kính ống | 144mm |
| Bảo hành | 1 năm |
| Tình trạng | Còn hàng |
Ưu điểm của quạt hút âm trần nối ống gió SHP 150
Thiết kế âm trần gọn gàng, tiết kiệm diện tích
Quạt nằm trên trần giả nên không chiếm diện tích sử dụng và không ảnh hưởng thẩm mỹ. Không gian nhìn thấy chỉ là miệng hút (lưới hút) gọn, dễ phối nội thất.
Kết nối ống gió linh hoạt, hút khí hiệu quả
Ưu điểm của dạng nối ống là đưa khí ra đúng nơi cần xả. Đây là điểm mà quạt gắn tường nhiều công trình gặp hạn chế (không có tường ngoài, không xả được ra ngoài).
Trong thi công, SHP 150 phối hợp tốt với:
- ống gió mềm nhôm (đi nhanh, phù hợp đoạn ngắn)
- ống tôn tròn (bền, tổn thất thấp hơn, phù hợp đoạn dài)
- cửa gió/ lưới hút có phin lọc (nếu môi trường nhiều bụi bông, tóc)
Vận hành ổn định, độ ồn thấp
Độ ồn phụ thuộc nhiều vào:
- tốc độ gió trong ống (ống càng “bóp” càng rít)
- số co cút gấp
- vị trí treo và chống rung
Khi lắp đúng (treo ty ren có cao su chống rung, nối ống mềm ngắn chống truyền rung, không bóp ống), quạt vận hành ổn định và tiếng ồn ở phòng sử dụng giảm rõ.
Dễ lắp đặt, vệ sinh và bảo trì
- Quạt âm trần nên cần chừa cửa thăm trần.
- Miệng hút vệ sinh định kỳ giúp giảm bám bụi, giảm mùi và giữ lưu lượng.
- Kiểm tra định kỳ tình trạng ống mềm (bẹp, rách, tụ nước) để tránh giảm hút.
Ứng dụng của quạt hút âm trần SHP 150
Nhà vệ sinh, phòng tắm và khu vực ẩm
Đây là ứng dụng điển hình: hút mùi, hơi ẩm, hạn chế nấm mốc và đọng nước trên trần/ góc tường.
Gợi ý kỹ thuật: phòng tắm nên bố trí miệng hút gần khu vực ẩm (nhưng tránh thổi trực tiếp hơi nước vào quạt nếu trần thấp), và ưu tiên đi ống ra ngoài trời thay vì xả vào trục kín không thông thoáng.
Phòng ngủ, phòng làm việc và không gian kín
Với phòng kín ít cửa sổ, quạt SHP 150 có thể dùng để:
- hút mùi (phòng thay đồ, kho)
- hỗ trợ trao đổi khí (kết hợp cấp gió tươi hoặc khe dưới cửa)
Lưu ý: nếu chỉ hút mà không có đường bù gió, phòng có thể bị “bí”, cửa khó mở, lưu lượng thực giảm mạnh.
Nhà hàng, khách sạn, văn phòng và cửa hàng
Một số không gian cần hút mùi nhẹ/ hút khí thải cục bộ (khu vệ sinh, phòng kỹ thuật nhỏ) phù hợp SHP 150 vì gọn, dễ thi công trần.
Hệ thống thông gió cho không gian cần lắp âm trần
Các công trình trần giả nhiều lớp (thạch cao, nhôm) hoặc khu vực không thể đặt quạt lộ thiên thường ưu tiên dạng âm trần nối ống để đảm bảo thẩm mỹ và thuận tiện đi ống.
Cách chọn và lắp đặt quạt SHP 150
Xác định lưu lượng gió và nhu cầu thông gió
Một cách tính nhanh ở hạng mục WC/ phòng tắm:
- theo số lần trao đổi gió/ giờ (ACH)
- hoặc theo diện tích và mục đích sử dụng
Trong thi công thực tế, kỹ thuật thường “chốt” theo 3 yếu tố: thể tích phòng, mức ẩm/ mùi, và quan trọng nhất là độ dài + trở lực tuyến ống. Ống càng dài, càng nhiều co cút thì càng cần quạt có áp tốt.
Lựa chọn đường kính và chiều dài ống gió
- Đúng Ø150 theo cổng quạt.
- Hạn chế kéo ống quá dài bằng cách chọn tuyến ngắn nhất ra ngoài.
- Tránh gấp khúc 90° liên tục; nếu bắt buộc, dùng cút cong lớn (bán kính lớn) để giảm tổn thất.
- Ống mềm chỉ nên dùng đoạn ngắn để “bẻ hướng” và chống rung; đoạn dài nên chuyển ống tôn để giảm tụt lưu lượng.
Bố trí vị trí hút và xả khí
- Miệng hút: đặt gần nguồn mùi/ ẩm, tránh đặt ngay trên đầu giường hoặc vị trí cần yên tĩnh.
- Điểm xả: xả ra ngoài trời hoặc khu vực có thông thoáng thật. Không xả vào khoảng trần kín.
- Nếu tuyến ống đi qua vùng lạnh/ dễ đọng sương, cần xử lý chống ngưng tụ (bọc bảo ôn, tạo dốc thoát nước nếu cần).
Lưu ý khi đấu điện, vận hành và bảo trì
- Dùng CB riêng hoặc ít nhất là nhánh bảo vệ phù hợp công suất.
- Nối dây đúng chuẩn, tiếp địa nếu có yêu cầu của công trình.
- Chừa cửa thăm trần để bảo trì.
- Không để vật liệu cách âm/ bông trần che kín cửa hút gió của quạt.
Giá quạt hút âm trần nối ống gió SHP 150
Các yếu tố ảnh hưởng đến giá
Giá có thể thay đổi theo:
- phiên bản/ lô hàng của model
- vật liệu vỏ và chất lượng motor
- phụ kiện đi kèm: van một chiều, lưới hút, ống gió, cút, băng treo chống rung
- khối lượng và độ khó thi công tuyến ống
Báo giá SHP 150 tại Phú Khang
Để báo giá sát công trình, Phú Khang thường cần 3 thông tin: vị trí lắp (trần loại gì), tuyến ống (dài bao nhiêu, bao nhiêu co cút), và yêu cầu độ ồn. Khi có đủ dữ liệu, báo giá sẽ bao gồm:
- quạt SHP 150 đúng model
- phụ kiện ống gió phù hợp
- đề xuất phương án lắp đặt và vật tư đi kèm (nếu khách cần)
Vì sao nên mua quạt SHP 150 tại Phú Khang?
Sản phẩm đúng model, thông số kỹ thuật rõ ràng
Phú Khang cung cấp đúng model, thông số thể hiện rõ ràng để đội thi công dễ đối chiếu và nghiệm thu.
Tư vấn quạt và hệ thống ống gió phù hợp
Đi quạt nối ống mà chỉ “bán mỗi cái quạt” thường khiến hệ thống hút yếu do chọn sai tuyến ống, sai đường kính hoặc bố trí xả không thoáng. Phú Khang tập trung tư vấn theo hiện trạng trần, tuyến ống và yêu cầu vận hành để hệ thống chạy hiệu quả ngay từ đầu.
Chính sách giá, giao hàng và bảo hành
- Báo giá theo đúng cấu hình và khối lượng.
- Hỗ trợ giao hàng theo tiến độ công trình.
- Bảo hành theo tiêu chuẩn sản phẩm và hướng dẫn sử dụng/ lắp đặt.
Câu hỏi thường gặp về SHP 150
Quạt SHP 150 dùng để làm gì?
SHP 150 dùng để hút khí thải, hút mùi và hơi ẩm ở các khu vực như WC, phòng tắm, phòng kín… và đưa khí ra điểm xả qua ống gió.
SHP 150 phù hợp với không gian nào?
Phù hợp không gian cần lắp âm trần, có trần giả và cần kéo ống ra vị trí xả: căn hộ, nhà phố, khách sạn, văn phòng, cửa hàng…
Quạt SHP 150 sử dụng ống gió đường kính bao nhiêu?
Quạt sử dụng ống gió Ø150 mm. Đây là đường kính danh định theo cổng nối ống của quạt.
Quạt hút âm trần SHP 150 có độ ồn thấp không?
Độ ồn phụ thuộc cả quạt và cách thi công. Nếu treo chống rung đúng, tuyến ống không bị bóp/ gấp và chọn miệng hút phù hợp, SHP 150 vận hành êm và ổn định.
SHP 150 có thể sử dụng liên tục không?
Có thể chạy theo nhu cầu sử dụng, đặc biệt ở khu vực ẩm/mùi. Tuy nhiên để bền và an toàn, cần đấu điện đúng chuẩn, đảm bảo thông thoáng đường xả, vệ sinh định kỳ và không để quạt làm việc trong tình trạng nghẹt ống/ nghẹt miệng hút.
Mua quạt hút âm trần nối ống gió SHP 150 ở đâu?
Có thể liên hệ Phú Khang để được tư vấn đúng quạt hút âm trần nối ống gió SHP-150, đề xuất tuyến ống gió phù hợp và báo giá theo nhu cầu công trình.
