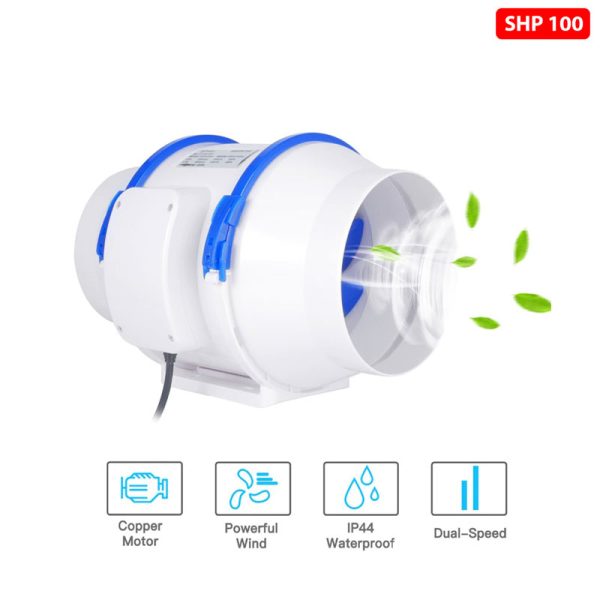

Quạt hút âm trần nối ống gió SHP-100

Quạt hút âm trần nối ống gió SHP-100 là lựa chọn phổ biến cho các không gian kín cần hút mùi, hút ẩm và thải khí ra ngoài qua đường ống D100. Dòng quạt này thuộc nhóm quạt ly tâm gắn trần, đặt ẩn phía trên trần thạch cao nên nhìn gọn, đồng thời vẫn tạo được áp suất để đẩy không khí đi xa trong ống.

Quạt hút âm trần nối ống gió SHP-100 là gì?

Quạt hút âm trần nối ống gió SHP-100 là quạt hút âm trần kiểu nối ống, hút khí tại miệng hút trong phòng và xả ra vị trí mong muốn qua ống gió tròn D100. Điểm khác biệt so với quạt thông gió gắn tường là SHP-100 cho phép bố trí đường xả linh hoạt, phù hợp căn hộ, WC kín, phòng tắm không có cửa sổ hoặc các khu vực không tiện đục tường.

Đặc điểm nổi bật của model SHP-100

• Thiết kế âm trần gọn, phần thân quạt nằm trong khoang trần, chỉ cần bố trí cửa gió hút.
• Dùng cánh ly tâm tạo áp, phù hợp khi cần nối ống gió D100 thay vì xả thẳng.
• Cổng hút và cổng xả dạng tròn, dễ lắp ống mềm/ống cứng, dễ siết bằng cổ dê.
• Vận hành ổn định cho nhu cầu hút liên tục: khử mùi, giảm ẩm, hạn chế nấm mốc.

Thông số kỹ thuật quạt hút âm trần nối ống gió SHP-100

Cấu tạo quạt hút âm trần nối ống gió SHP-100

Cấu tạo quyết định độ bền và mức ồn. Khi kiểm tra hàng, bạn có thể nhìn nhanh các hạng mục sau.

Vỏ quạt thép sơn tĩnh điện

Vỏ thép giúp thân quạt cứng, ít rung khi treo trần. Lớp sơn tĩnh điện hạn chế gỉ sét trong môi trường ẩm như phòng tắm, WC.

Cánh quạt ly tâm cân bằng động

Cánh ly tâm tạo áp suất tốt hơn so với cánh hướng trục trong điều kiện phải “đẩy” qua ống. Cân bằng động tốt giúp quạt chạy êm, giảm rung và giảm ồn nền.

Động cơ dây đồng 100%

Motor dây đồng cho khả năng chịu nhiệt và tuổi thọ tốt hơn trong vận hành liên tục. Với quạt âm trần, tản nhiệt không “thoáng” như treo lộ thiên, nên ưu tiên motor chất lượng để tránh nóng và giảm tuổi thọ.

Hộp đấu điện an toàn

Hộp đấu điện có nắp che giúp đấu nối gọn, hạn chế hơi ẩm bắn trực tiếp vào điểm nối. Khi lắp trần, đây là chi tiết nhỏ nhưng giảm rủi ro chập cháy do ẩm.

Cửa hút và cửa xả nối ống

Cổng nối ống chuẩn D100 giúp kết nối nhanh với ống mềm/ống gió cứng. Khi thi công, cần đảm bảo kín gió (dùng băng keo nhôm/băng keo chuyên dụng) để không rò mùi vào khoang trần.

Giá treo chống rung

Giá treo là điểm “ăn” rung trực tiếp lên trần. Treo đúng kỹ thuật (ty ren, pad cao su hoặc lò xo chống rung) sẽ giảm tiếng ù và tiếng truyền rung ra trần.

Vòng bi chịu tải tuổi thọ cao

Vòng bi tốt giúp quạt chạy êm lâu dài, hạn chế tiếng rít sau thời gian sử dụng. Đây là nguyên nhân phổ biến khiến quạt “kêu” dù motor vẫn còn chạy.

Nguyên lý hoạt động của quạt SHP-100

Quạt hút âm trần SHP-100 vận hành theo nguyên lý tạo chênh áp: hút khí bẩn/ẩm ở phòng và đẩy ra ngoài qua ống.

Hút không khí qua miệng hút

Không khí trong phòng đi qua cửa gió/miệng hút vào buồng quạt. Ở bước này, lưới lọc cần vệ sinh định kỳ để không giảm lưu lượng.

Đẩy khí qua hệ thống ống gió

Cánh ly tâm quay tạo lực ly tâm, gom gió và đẩy ra cửa xả. Không khí theo ống D100 đi đến điểm thải.

Tăng áp suất để vận chuyển không khí

Khác với quạt xả thẳng, quạt nối ống phải thắng tổn thất đường ống (ma sát ống, cút, chỗ thu/phình). Vì vậy áp suất tĩnh là chỉ tiêu quan trọng khi ống dài.

Đảm bảo lưu thông khí liên tục

Khi lắp đúng, quạt tạo dòng hút liên tục giúp giảm mùi, giảm ẩm và hạn chế nấm mốc bám trên trần, gương, khe ron.

Ưu điểm của quạt hút âm trần nối ống gió SHP-100

Dưới góc nhìn thi công HVAC dân dụng, SHP-100 phù hợp vì tối ưu cả thẩm mỹ lẫn hiệu quả thông gió.

Thiết kế âm trần gọn gàng

Phần thân quạt ẩn trên trần, không phá vỡ nội thất. Phòng chỉ thấy cửa gió hút nhỏ gọn.

Tiết kiệm không gian

Không chiếm diện tích tường, phù hợp WC nhỏ hoặc căn hộ có nhiều thiết bị.

Độ ồn thấp

Nếu treo đúng chống rung và đi ống hợp lý, quạt ly tâm âm trần thường cho tiếng ồn dễ chịu hơn so với quạt gắn tường chạy tốc cao.

Lưu lượng gió ổn định

Luồng gió ổn định giúp kiểm soát mùi và hơi ẩm tốt, đặc biệt với phòng tắm có nước nóng tạo hơi ẩm lớn.

Tiết kiệm điện năng

Quạt công suất vừa cho nhu cầu dân dụng, có thể chạy theo công tắc đèn hoặc timer để tối ưu điện năng.

Hoạt động bền bỉ

Khi motor và vòng bi tốt, cộng với đấu điện đúng chuẩn và thoát gió “thoáng”, quạt có thể chạy ổn định nhiều năm.

Dễ lắp đặt và bảo trì

Quạt nối ống D100 dễ thay thế, bảo trì chủ yếu là vệ sinh miệng hút, kiểm tra đường ống và siết lại các mối nối.

Ứng dụng của quạt hút âm trần SHP-100

Quạt hút âm trần nối ống gió SHP-100 phù hợp nhiều khu vực kín cần thông gió cưỡng bức:

Nhà vệ sinh

Hút mùi nhanh, hạn chế ẩm tích tụ và giảm mùi lan ra hành lang.

Phòng tắm

Giảm đọng sương trên gương, hạn chế mốc trần và mùi ẩm.

Căn hộ chung cư

Dễ đi ống theo hộp kỹ thuật, tránh đục phá tường mặt ngoài.

Văn phòng

Hút khí ở khu pantry, khu vệ sinh hoặc phòng in ấn, giúp không gian dễ chịu.

Nhà hàng

Hút mùi khu phụ trợ, WC, kho, hoặc các phòng kín cần thải khí.

Khách sạn

Phù hợp phòng tắm/WC trong phòng khách sạn vì yêu cầu thẩm mỹ cao và cần vận hành êm.

Phòng họp

Hỗ trợ thông gió cho phòng kín khi hệ thống điều hòa không cấp đủ gió tươi.

Phòng khám

Giúp giảm mùi và tăng lưu thông khí tại khu vệ sinh hoặc phòng chờ nhỏ.

Cửa hàng

Hút mùi khu vệ sinh, kho hoặc khu vực kín.

Khu vực cần thông gió kín

Kho nhỏ, phòng kỹ thuật, phòng chứa đồ… nơi có mùi ẩm hoặc thiếu trao đổi không khí.

Hướng dẫn lắp đặt quạt hút âm trần nối ống gió SHP-100

Thi công đúng ngay từ đầu giúp quạt chạy êm và đúng lưu lượng. Dưới đây là quy trình thực tế thường dùng.

Xác định vị trí lắp đặt

• Ưu tiên đặt gần nguồn phát mùi/ẩm (khu tắm, bồn cầu).
• Chừa khoảng trống bảo trì: cần mở trần hoặc có cửa thăm.
• Tính đường ống ngắn nhất tới điểm thải, hạn chế cút.

Cắt trần đúng kích thước

Cắt theo kích thước miệng gió/cửa thăm và đảm bảo có không gian đặt thân quạt trong khoang trần. Tránh để quạt chạm sát trần gây truyền rung.

Kết nối ống gió D100

• Dùng ống mềm nhôm hoặc ống nhựa/ống tôn tùy yêu cầu.
• Siết cổ dê chắc, dán kín bằng băng keo nhôm.
• Nếu đường ống dài, nên bố trí độ dốc nhỏ để hạn chế đọng nước ngưng (môi trường ẩm).

Đấu nối nguồn điện

• Ngắt nguồn trước khi đấu.
• Dùng dây đúng tiết diện, nối đất nếu có.
• Nếu lắp cho WC/phòng tắm, ưu tiên lắp thêm CB/ELCB chống giật theo tiêu chuẩn an toàn.

Treo quạt chống rung

Treo bằng ty ren và dùng đệm cao su/lò xo chống rung. Không bắt cứng quạt trực tiếp lên khung trần thạch cao.

Kiểm tra và chạy thử

• Chạy thử, kiểm tra hướng gió và độ hút tại miệng hút.
• Lắng nghe tiếng ù/rung: nếu có, kiểm tra điểm treo, mối nối ống, cút gấp.
• Kiểm tra rò gió trong khoang trần (rò gió thường kéo mùi quay lại).

Báo giá quạt hút âm trần nối ống gió SHP-100 mới nhất

Quạt hút âm trần nối ống gió SHP-100 do Phú Khang cung cấp có giá 719.000đ, phù hợp lắp cho nhà tắm, bếp, phòng kín. Thiết kế gọn, hút mạnh, vận hành êm, giúp thông gió hiệu quả và giảm mùi ẩm khó chịu.

Các yếu tố ảnh hưởng đến giá

• Chất lượng motor (dây đồng, tụ, cấp cách điện).
• Vòng bi và độ cân bằng động của cánh.
• Độ dày vỏ thép, chất lượng sơn tĩnh điện.
• Chỉ số lưu lượng/áp suất thực.
• Bảo hành, đổi mới và hỗ trợ kỹ thuật khi lắp.

Mua quạt hút âm trần nối ống gió SHP-100 chính hãng ở đâu?

Chọn nơi bán không chỉ để lấy hàng, mà để có đúng cấu hình và hướng dẫn thi công chuẩn. Với dòng quạt nối ống D100, lắp sai vị trí hoặc đi ống sai là hiệu quả giảm rõ rệt.

Phú Khang là địa chỉ được nhiều đội thi công và khách hàng chọn khi mua quạt hút âm trần nối ống gió SHP-100 vì có sẵn hàng, tư vấn đúng nhu cầu và hỗ trợ kỹ thuật thực tế. Bạn sẽ được gợi ý phương án theo diện tích, chiều dài ống và số lượng cút để chọn đúng quạt, tránh tình trạng quạt chạy nhưng hút yếu.

Ngoài ra, Phú Khang cung cấp thông tin rõ ràng về nguồn gốc, thông số, chính sách bảo hành và hỗ trợ đổi trả khi phát sinh lỗi kỹ thuật. Điểm quan trọng là hỗ trợ sau bán: hướng dẫn đấu điện an toàn, cách treo chống rung và mẹo giảm ồn khi đi ống D100, giúp hệ thống chạy êm và bền.

Câu hỏi thường gặp về quạt hút âm trần nối ống gió SHP-100

Quạt SHP-100 phù hợp với diện tích bao nhiêu m²?

Tùy chiều cao trần và mức ẩm/mùi. Với WC hoặc phòng tắm gia đình, thường chọn theo nguyên tắc đạt đủ số lần trao đổi gió/giờ. Phòng càng kín, càng nhiều hơi nước, nên tăng lưu lượng hoặc tăng thời gian chạy (timer sau khi tắt đèn).

Có thể nối ống gió dài bao nhiêu mét?

Không có con số cố định vì phụ thuộc tổn thất đường ống. Thực tế, ống càng dài và càng nhiều cút thì lưu lượng giảm. Nếu bắt buộc đi xa, ưu tiên đi ống thẳng, hạn chế co gấp, và cân nhắc quạt có áp suất tĩnh cao hơn.

Có dùng cho nhà vệ sinh được không?

Có. Đây là ứng dụng phổ biến nhất của quạt hút âm trần SHP-100, đặc biệt với WC không có cửa sổ hoặc không tiện xả tường.

Có phù hợp với hệ thống HVAC không?

Phù hợp cho nhánh hút thải cục bộ hoặc bổ trợ thông gió cho phòng nhỏ. Với hệ HVAC trung tâm, cần tính toán lưu lượng – áp suất và phối hợp van một chiều, miệng gió, đường ống để tránh hồi mùi và tránh ảnh hưởng cân bằng áp.

Độ ồn của quạt có cao không?

Độ ồn phụ thuộc lớn vào kỹ thuật lắp: treo chống rung, ống không bị gấp, mối nối kín và miệng hút phù hợp. Lắp đúng thường êm hơn nhiều so với bắt cứng vào khung trần hoặc để ống bị bóp cổ.
