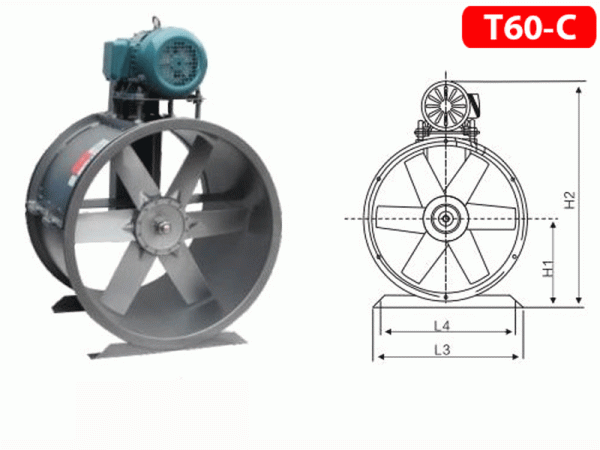

Quạt Hút Hướng Trục Gián Tiếp Soffnet T-60C

Quạt hút hướng trục gián tiếp Soffnet T-60C

6.999.999₫ ~~8.840.000₫~~ -21%

Model: T-60C
Kích thước cánh: 600 mm
Dòng điện: 380V
Tần số: 50Hz
Công suất: 2,2 kW
Vòng tua: 1.450 vòng/phút
Lưu lượng gió: 14.000 m³/h
Cột áp: 179 Pa
Bảo hành: 12 tháng

Nhận làm đại lý

Yêu cầu tư vấn

0937 587 089

100% hàng chính hãng giá tốt nhất

Chính sách đổi trả sản phẩm trong vòng 07 ngày

Giao hàng tận nơi, vận chuyển toàn quốc

Thanh toán linh hoạt

Quạt hút hướng trục gián tiếp Soffnet T-60C là dòng quạt thông gió công nghiệp cỡ 600 mm, truyền động bằng dây curoa – puly, thiết kế motor đặt bên ngoài luồng gió. Cấu hình này đặc biệt phù hợp cho nhà xưởng có nhiệt, bụi hoặc hơi ẩm, nơi cần lưu lượng lớn nhưng vẫn ưu tiên độ bền và khả năng bảo trì.

Trong thực tế thi công thông gió, nhóm quạt truyền động gián tiếp thường được chọn khi môi trường làm việc “khó chịu” cho motor (nóng, bụi mịn, hơi dầu, hơi ẩm), hoặc khi cần tối ưu tuổi thọ vận hành dài ngày. Soffnet T-60C đáp ứng đúng nhu cầu đó với lưu lượng 14.000 m³/h và cột áp 179 Pa – đủ để hút thải, cấp – hồi gió cho nhiều cấu hình nhà xưởng phổ biến.

Mục lục

Quạt hút hướng trục gián tiếp Soffnet T-60C là gì?

Quạt hút hướng trục gián tiếp Soffnet T-60C là quạt hút hướng trục truyền động gián tiếp. Thay vì gắn cánh trực tiếp lên trục motor, quạt dùng motor kéo puly thông qua dây curoa để quay trục quạt và cánh quạt. Kết quả là motor tách khỏi dòng khí, giảm rủi ro bám bụi, bám hơi ẩm và giảm ảnh hưởng nhiệt.

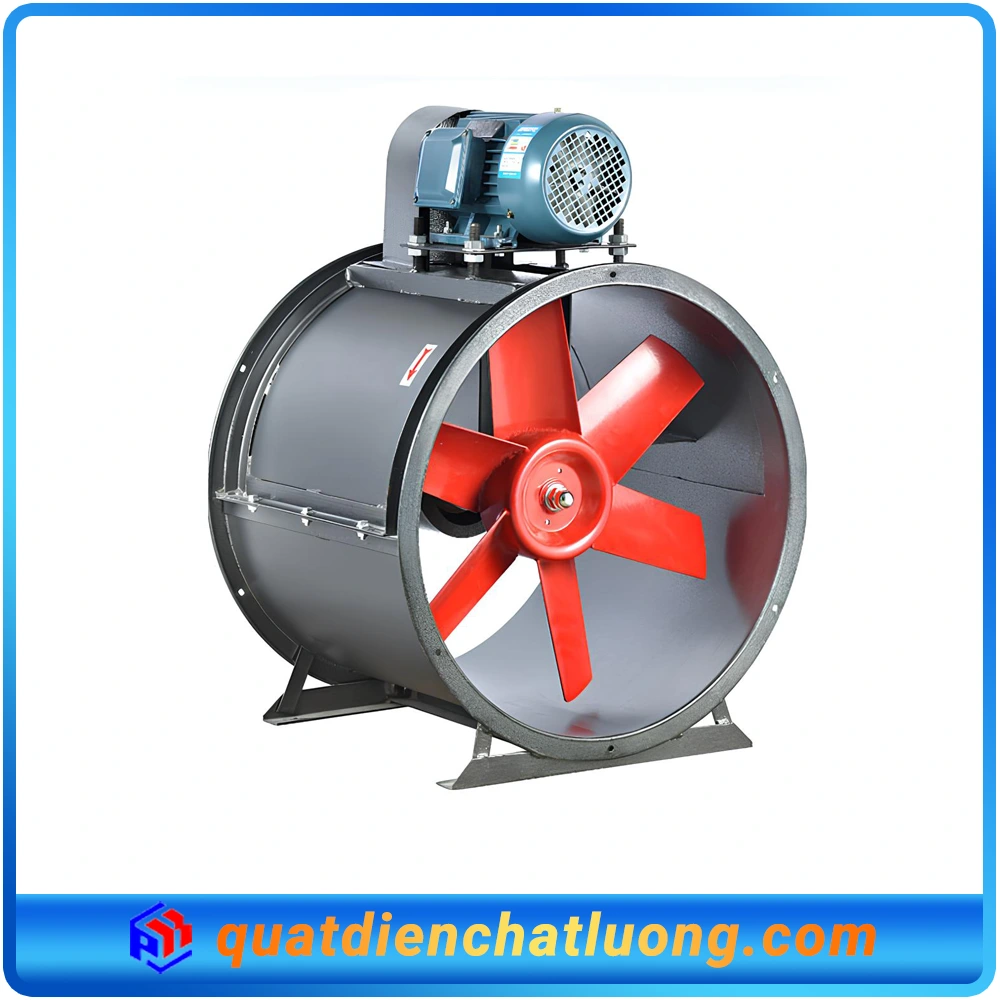

quạt hút hướng trục gián tiếp Soffnet T-60C

Đặc điểm nổi bật của T-60C

Quạt hướng trục cỡ 600 mm, lưu lượng gió lớn, phù hợp thông gió tổng cho nhà xưởng.
Truyền động gián tiếp bằng dây curoa giúp motor “nhẹ việc” hơn trong môi trường nóng/bụi.
Motor đặt bên ngoài, thuận tiện kiểm tra điện – cơ, thay thế nhanh khi cần.
Cánh inox cho độ bền tốt, hạn chế ăn mòn, phù hợp môi trường có hơi ẩm.
Khung sơn tĩnh điện giúp chống gỉ, giữ thẩm mỹ và tuổi thọ khi lắp ngoài trời có che chắn.

Thông số kỹ thuật quạt Soffnet T-60C

Thông số	Giá trị
Model	T-60C
Kích thước cánh	600 mm
Dòng điện	380V
Tần số	50Hz
Công suất	2,2 kW
Vòng tua	1.450 vòng/phút
Lưu lượng gió	14.000 m³/h
Cột áp	179 Pa
Bảo hành	12 tháng

Cấu tạo quạt hút hướng trục gián tiếp Soffnet T-60C

Quạt hút hướng trục gián tiếp Soffnet T-60C nhìn đơn giản nhưng có đủ các cụm chi tiết quan trọng để đảm bảo vận hành ổn định và dễ bảo trì.

Động cơ

Motor là nguồn động lực chính, đặt bên ngoài luồng gió. Nhờ tách khỏi dòng khí hút thải, motor ít bị bám bụi, ít chịu hơi ẩm và nhiệt trực tiếp, giảm nguy cơ chạm chập do bẩn/ẩm.

Khi lắp đặt, cần chú ý:

che chắn mưa tạt nếu lắp ngoài trời
đảm bảo khe thoáng tản nhiệt cho motor
đấu điện đúng tiết diện dây, lắp CB và rơ-le nhiệt phù hợp tải 2.2 kW

Cánh quạt

Cánh inox là điểm mạnh của T-60C trong môi trường công nghiệp. Inox giúp chống ăn mòn tốt hơn so với cánh thép thường, đồng thời dễ vệ sinh khi bám bụi dầu hoặc bụi gỗ.

Trong bảo trì, chỉ cần tháo lưới, vệ sinh bề mặt cánh và kiểm tra độ cân bằng (xem có bám cục bụi lệch tâm hay không).

Trục quạt

Trục quạt là chi tiết truyền mô-men từ puly sang cánh. Trục cần thẳng, đồng tâm với gối đỡ/bạc đạn để hạn chế rung. Khi quạt rung bất thường, một trong những việc cần làm đầu tiên là kiểm tra độ đồng tâm và độ rơ của trục.

Dây curoa

Dây curoa truyền lực từ puly motor sang puly trục quạt. Đây là “bộ ly hợp mềm” giúp giảm sốc tải, nhưng cũng là hạng mục hao mòn theo thời gian.

Dấu hiệu cần căn chỉnh/thay dây:

dây trượt, có mùi khét, bột cao su
dây bị nứt, chai cứng
quạt yếu gió dù motor vẫn chạy bình thường

Puly truyền động

Cặp puly quyết định tỷ số truyền, tức tốc độ quay cánh. Puly cần thẳng hàng, bề mặt rãnh tốt, không mẻ. Lệch puly là nguyên nhân phổ biến làm dây nhanh mòn và gây rung.

Khung quạt

Khung quạt sơn tĩnh điện tạo độ cứng tổng thể và bảo vệ bề mặt khỏi gỉ. Khi thi công, khung cần được bắt lên bệ/giá đỡ chắc chắn để tránh cộng hưởng rung.

Lưới bảo vệ

Lưới bảo vệ giúp an toàn vận hành và giảm nguy cơ dị vật lọt vào cánh. Với nhà xưởng bụi gỗ/bụi vải, lưới cũng là nơi dễ bám bẩn, cần vệ sinh định kỳ để không “nghẹt” lưu lượng.

Ưu điểm của quạt Soffnet T-60C

Truyền động gián tiếp

Truyền động gián tiếp giúp quạt chịu được điều kiện vận hành nặng hơn so với loại truyền động trực tiếp trong một số môi trường. Đặc biệt, dây curoa có tính đàn hồi nên giảm sốc cơ khí khi khởi động.

Motor đặt bên ngoài

Motor ngoài luồng gió giảm bám bụi/ẩm, dễ kiểm tra và thay thế. Khi cần bảo trì, kỹ thuật chỉ cần tiếp cận cụm motor – puly – dây mà không phải tháo cả cụm cánh như nhiều dòng trực tiếp.

Lưu lượng gió 14.000 m³/h

Mức lưu lượng 14.000 m³/h phù hợp làm quạt hút thải hoặc cấp gió tổng cho nhiều không gian nhà xưởng. Khi thiết kế, có thể quy đổi nhanh: 14.000 m³/h tương đương khoảng 3,89 m³/s.

Gợi ý thực tế: nếu cần hút điểm (hút cục bộ tại máy), thường phải kết hợp chụp hút và ống gió; lúc đó yếu tố cột áp và tổn thất đường ống sẽ quyết định hiệu quả nhiều hơn con số lưu lượng “trên catalog”.

Cột áp 179 Pa

Cột áp 179 Pa cho thấy quạt có khả năng thắng trở lực ở mức vừa phải. Quạt phù hợp:

hút thải qua tường (gắn trực tiếp)
hút thải qua lưới/chớp
kết nối ống gió ngắn – trung bình (tùy số co/cút và phụ kiện)

Nếu hệ thống có ống dài, nhiều co 90°, lọc, tiêu âm… cần tính lại trở lực để chọn giải pháp phù hợp.

Cánh inox bền chắc

Cánh inox giúp chống ăn mòn, đặc biệt ở môi trường có hơi ẩm, hơi hóa chất nhẹ, hoặc khu vực rửa vệ sinh thường xuyên. Đồng thời, bề mặt inox ít bám bẩn dạng “dính” hơn so với thép sơn trong một số môi trường.

Khung sơn tĩnh điện

Sơn tĩnh điện tăng độ bền bề mặt và giảm gỉ. Với công trình ven biển hoặc nơi có hơi muối/ẩm cao, vẫn nên có giải pháp che chắn phù hợp và tăng tần suất bảo dưỡng.

Dễ bảo trì và vệ sinh

Quạt truyền động dây curoa cho phép:

thay đổi dây nhanh
căn chỉnh puly, tăng/giảm độ căng
vệ sinh motor và cụm truyền động thuận tiện

Khi bảo trì định kỳ, phần lớn công việc nằm ở: vệ sinh cánh – lưới, kiểm tra dây, kiểm tra bạc đạn.

Vận hành ổn định

Khi lắp đúng kỹ thuật (đế chắc, đồng tâm trục, puly thẳng hàng, dây căng đúng), T-60C chạy ổn định, ít rung và bền. Rung/ồn đa phần đến từ lỗi lắp đặt và sai căn chỉnh, không phải do “quạt yếu”.

Nguyên lý hoạt động của quạt Soffnet T-60C

Motor truyền động qua dây curoa

Motor quay puly motor. Dây curoa truyền chuyển động sang puly trục quạt. Tỷ số đường kính puly quyết định tốc độ trục quạt.

Cánh quạt tạo lưu lượng gió

Khi cánh quay, luồng khí được “kéo” theo trục quạt, tạo dòng gió đi qua quạt. Quạt hướng trục có ưu điểm lưu lượng lớn, phù hợp thông gió tổng.

Quá trình hút và đẩy không khí

Phía hút: không khí trong xưởng đi vào miệng hút của quạt.
Qua cánh: năng lượng cơ chuyển thành năng lượng dòng khí.
Phía thổi: không khí được đẩy ra ngoài hoặc đi vào ống gió/hệ thống.

Để quạt hiệu quả, cần tổ chức đường gió hợp lý: có cửa cấp gió bù, tránh hút “lụt” làm giảm lưu lượng thực tế.

Ứng dụng của quạt hút hướng trục Soffnet T-60C

Nhà xưởng

Dùng làm quạt hút thải, thông gió tổng, giảm mùi, giảm nhiệt, cải thiện chất lượng không khí khi sản xuất.

Nhà máy

Phù hợp các khu vực vận hành liên tục, cần ổn định và dễ bảo trì: khu đóng gói, khu xử lý vật liệu, khu cơ điện.

Kho hàng

Tăng trao đổi không khí, giảm ẩm mốc và mùi, đặc biệt kho có mật độ hàng cao.

Xưởng sản xuất

Áp dụng cho thông gió tổng hoặc kết hợp với hệ thống ống gió ngắn để hút thải theo khu vực.

Xưởng cơ khí

Hút khói, mùi dầu nhẹ và nhiệt tỏa ra trong quá trình gia công. Với khói hàn, nên kết hợp giải pháp hút cục bộ tại nguồn.

Xưởng gỗ

Thông gió chung và giảm bụi lơ lửng. Với bụi gỗ nặng, cần hệ thống hút bụi chuyên dụng (cyclone/lọc túi) và thiết kế chụp hút.

Khu vực có khí nóng

Motor đặt ngoài giúp giảm tác động nhiệt lên motor. Quạt có thể dùng để hút khí nóng tích tụ ở mái, khu lò, khu sấy (tùy nhiệt độ thực tế và yêu cầu vật liệu).

Khu vực có bụi và hơi ẩm

Giảm nguy cơ bẩn/ẩm gây lỗi motor. Tuy nhiên vẫn cần vệ sinh định kỳ lưới và cánh để tránh mất cân bằng.

Hệ thống thông gió công nghiệp

T-60C có thể làm quạt thành phần trong hệ thống thông gió: hút thải – cấp bù, thông gió cưỡng bức, hoặc cải thiện đối lưu cho nhà xưởng.

Hướng dẫn lắp đặt quạt Soffnet T-60C

Thi công đúng giúp quạt chạy êm và bền. Dưới đây là quy trình kỹ thuật nên theo.

Lựa chọn vị trí lắp đặt

Ưu tiên vị trí tạo dòng gió đi qua khu vực cần thông gió.
Có cửa cấp gió bù để tránh áp âm quá lớn làm quạt hụt lưu lượng.
Tránh vị trí hút trực tiếp mưa tạt, nước bắn (nếu bắt buộc, cần che chắn).

Kiểm tra kết cấu đỡ

Bệ/khung đỡ phải đủ cứng, không rung.
Bulong neo chắc, có long đền và giải pháp chống tuột.
Với tường mỏng, nên gia cường khung thép.

Lắp đặt quạt

Cố định khung quạt vào bệ/khung.
Đảm bảo mặt bích/miệng quạt kín, không hở gây lọt gió và tăng ồn.
Nếu lắp với ống gió, dùng khớp nối mềm phù hợp để giảm truyền rung.

Căn chỉnh dây curoa

Căn đúng độ căng: không quá chùng (trượt), không quá căng (hại bạc đạn).
Sau 24–72 giờ chạy thử, kiểm tra và căn lại vì dây có thể giãn nhẹ.

Kiểm tra puly và trục

Puly phải thẳng hàng, không lệch.
Kiểm tra độ rơ trục và tình trạng bạc đạn.

Kết nối nguồn điện

Đấu điện đúng sơ đồ, đảm bảo dây đủ tiết diện cho motor 2.2 kW.
Lắp CB và rơ-le nhiệt (hoặc khởi động từ có bảo vệ) đúng dòng định mức.
Nối đất đầy đủ.

Kiểm tra chiều quay

Nháy điện kiểm tra chiều quay trước khi chạy lâu.
Nếu ngược chiều, đảo 2 pha (điện 3 pha) để chỉnh.

Hướng dẫn sử dụng và bảo dưỡng quạt T-60C

Kiểm tra trước khi vận hành

Kiểm tra bulong, chân đế, độ chắc chắn.
Đảm bảo không có vật lạ trong vùng cánh.
Kiểm tra lưới bảo vệ, che chắn an toàn.

Kiểm tra dây curoa

Quan sát độ mòn/nứt.
Kiểm tra độ căng và độ thẳng hàng.

Kiểm tra puly

Kiểm tra rãnh puly, độ mòn và độ đồng tâm.
Siết chặt vít/chốt puly.

Kiểm tra bạc đạn

Nghe tiếng khi chạy: nếu có tiếng rào rào/khô, có thể bạc đạn khô mỡ hoặc mòn.
Kiểm tra nhiệt độ gối đỡ: nóng bất thường cần dừng kiểm tra.

Vệ sinh cánh quạt

Vệ sinh định kỳ tùy môi trường (bụi gỗ/bụi vải nên vệ sinh thường hơn).
Vệ sinh giúp tránh bám lệch gây mất cân bằng và rung.

Siết chặt bulong

Sau thời gian chạy, rung động có thể làm lỏng bulong.
Siết lại định kỳ, đặc biệt tại chân đế và gối đỡ.

Những lỗi thường gặp khi sử dụng quạt T-60C

Quạt không hoạt động

Nguyên nhân hay gặp:

mất nguồn, CB nhảy
rơ-le nhiệt tác động
đứt dây, lỏng đấu nối
kẹt cơ khí do dị vật

Cách xử lý: kiểm tra điện trước, sau đó kiểm tra cơ khí (dây curoa, puly, trục).

Lưu lượng gió yếu

Nguyên nhân:

dây curoa trượt
lưới/cánh bám bẩn
chiều quay sai
trở lực hệ thống tăng (ống gió dài, nhiều co, chớp kẹt)

Cách xử lý: vệ sinh, kiểm tra chiều quay, căn dây, rà soát trở lực đường gió.

Quạt rung mạnh

Nguyên nhân:

bệ đỡ yếu, cộng hưởng
cánh bám bụi lệch tâm
lệch trục, rơ bạc đạn
puly lệch hàng

Cách xử lý: gia cường bệ, vệ sinh cánh, kiểm tra đồng tâm và bạc đạn, căn puly.

Dây curoa bị trượt

Nguyên nhân:

dây chùng
puly bẩn/dính dầu
puly lệch làm dây không “ăn” đều

Cách xử lý: căn lại độ căng, vệ sinh puly, kiểm tra thẳng hàng.

Dây curoa nhanh mòn

Nguyên nhân:

lệch puly
dây quá căng
puly mòn rãnh

Cách xử lý: căn puly, chỉnh đúng lực căng, thay puly/dây đúng chủng loại.

Motor phát nhiệt

Nguyên nhân:

quá tải do trở lực tăng
điện áp thấp/mất pha
motor thiếu thoáng hoặc bám bụi

Cách xử lý: kiểm tra dòng tải, điện áp, tình trạng thông gió motor và vệ sinh.

Quạt phát tiếng ồn bất thường

Nguyên nhân:

bạc đạn mòn/khô
cánh cọ lưới hoặc vỏ
vật lạ va chạm

Cách xử lý: dừng quạt, kiểm tra cơ khí, xử lý trước khi chạy lại để tránh hư hỏng lan rộng.

Báo giá quạt hút hướng trục gián tiếp Soffnet T-60C

Quạt Soffnet T-60C giá bao nhiêu?

Giá quạt Soffnet T-60C phụ thuộc cấu hình motor, phụ kiện đi kèm (lưới, chớp, bệ, giá đỡ, khớp nối mềm…), cũng như yêu cầu dự án (lắp đặt, đi ống, tủ điện điều khiển). Để báo đúng và đủ, Phú Khang thường cần nắm:

vị trí lắp (gắn tường hay đi ống)
chiều dài và đường kính ống (nếu có)
số lượng quạt và tiến độ
môi trường làm việc (nhiệt, bụi, ẩm)

Yếu tố ảnh hưởng đến giá T-60C

cấu hình truyền động (tỷ số puly, yêu cầu tốc độ)
vật liệu và phụ kiện kèm theo
khối lượng và điều kiện thi công
yêu cầu bảo hành/bảo trì định kỳ theo dự án

Giá motor và phụ kiện

Motor 2.2 kW và phụ kiện truyền động (puly, dây curoa, bạc đạn) là nhóm ảnh hưởng lớn đến giá tổng. Với dự án chạy liên tục, nên ưu tiên cấu hình ổn định và phụ kiện đồng bộ để giảm chi phí dừng máy về sau.

Báo giá số lượng và dự án

Nếu mua số lượng hoặc làm theo dự án nhà xưởng, Phú Khang có phương án tối ưu theo hiện trạng: vị trí đặt quạt, hướng gió, giải pháp cấp gió bù và phương án thi công giúp vận hành hiệu quả ngay từ đầu.

Câu hỏi thường gặp về quạt Soffnet T-60C

Quạt Soffnet T-60C công suất bao nhiêu?

Công suất motor phổ biến của T-60C là 2.2 kW.

T-60C sử dụng điện áp bao nhiêu?

Tùy cấu hình motor, quạt có thể dùng điện 3 pha (phổ biến trong nhà xưởng) hoặc theo yêu cầu cụ thể. Khi chọn, cần ưu tiên đúng điện áp hiện trường để tránh phát sinh đổi motor.

Lưu lượng gió T-60C bao nhiêu?

Lưu lượng danh định của quạt là 14.000 m³/h.

Cột áp T-60C bao nhiêu?

Cột áp danh định là 179 Pa.

T-60C có tốc độ bao nhiêu vòng/phút?

Với quạt truyền động gián tiếp, tốc độ cánh phụ thuộc tỷ số puly và motor. Khi cần tối ưu ồn – rung – lưu lượng, Phú Khang sẽ chốt cấu hình puly theo trở lực thực tế (gắn tường hay đi ống).

T-60C sử dụng truyền động gì?

Quạt dùng truyền động gián tiếp bằng dây curoa – puly.

Vì sao motor T-60C đặt bên ngoài?

Motor đặt bên ngoài giúp tách motor khỏi luồng khí nóng/bụi/ẩm, giảm bám bẩn, dễ tản nhiệt và thuận tiện bảo trì – đây là lợi thế rõ ràng trong môi trường nhà xưởng.

T-60C có hút khí nóng được không?

Có. Quạt thường được dùng để hút khí nóng tích tụ trong xưởng, khu vực mái, khu có nguồn nhiệt. Để chọn đúng, cần xem nhiệt độ khí và điều kiện lắp đặt (che chắn, cấp gió bù).

T-60C có dùng cho nhà xưởng không?

Có. Đây là ứng dụng phổ biến nhất của quạt hướng trục gián tiếp Soffnet T-60C.

T-60C có kết hợp ống gió được không?

Có thể. Tuy nhiên cần tính trở lực ống gió (chiều dài, số co/cút, phụ kiện) để đảm bảo quạt đạt lưu lượng thực tế và không bị quá tải.

T-60C bảo hành bao lâu?

Chế độ bảo hành phụ thuộc cấu hình và điều kiện dự án. Khi báo giá, Phú Khang sẽ ghi rõ thời hạn và phạm vi bảo hành cho quạt, motor và phụ kiện truyền động.

Mua quạt hút hướng trục gián tiếp Soffnet T-60C tại Phú Khang

Khi triển khai thông gió nhà xưởng, chọn đúng quạt mới chỉ là một nửa. Nửa còn lại là lắp đúng, cân chỉnh đúng và tổ chức đường gió đúng để quạt đạt lưu lượng thực và chạy bền.

Phú Khang hỗ trợ:

tư vấn chọn quạt theo hiện trạng và mục tiêu thông gió
đề xuất phương án lắp (gắn tường/đi ống) và cấp gió bù
cung cấp quạt Soffnet T-60C và phụ kiện đồng bộ
hỗ trợ lắp đặt, cân chỉnh dây curoa, nghiệm thu vận hành

Liên hệ nhận báo giá T-60C

Để nhận báo giá nhanh và đúng cấu hình, anh/chị gửi giúp Phú Khang các thông tin: vị trí lắp, số lượng, nhu cầu đi ống hay gắn tường, và môi trường làm việc (nhiệt/bụi/ẩm). Kỹ thuật sẽ phản hồi cấu hình phù hợp và báo giá theo số lượng hoặc theo dự án.

Quạt hút hướng trục gián tiếp Soffnet T-60C được sản xuất trên dây chuyền hiện đại, với các tính năng vượt trội chính là giải pháp lưu thông gió, hút ẩm, lọc bỏ bụi bẩn cho các nhà xưởng. Quạt hút hướng trục được thiết kế với hình dáng cách tân với tính thẩm mỹ cao nên được người dùng đánh giá rất cao.

Tính năng của quạt hút hướng trục gián tiếp Soffnet T-60C

Kiểu dáng quạt gọn nhẹ, trọng lượng không lớn dễ dàng lắp đặt tại nhiều không gian.
Motor làm từ đồng nguyên chất gắn bên ngoài song song với trục quạt truyền chuyển động gián tiếp qua dây curoa tạo nên tốc độ gió lớn, lưu lượng gió và cột áp cao. Nhờ đó mang lại hiệu suất hoạt động cao.
Dễ dàng vệ sinh, sửa chữa và bảo trì nhờ thiết kế động cơ đặt bên ngoài.
Cánh quạt làm từ chất liệu inox bền bỉ, chịu lực tốt, không bị han gỉ. Thiết kế các cánh tối ưu, đạt cân bằng động với khoảng cách đạt tiêu chuẩn làm nên lưu lượng gió 14000m3/h, hạ nhiệt nhanh, tạo sự thông thoáng cho không gian rộng lớn.
Khung quạt được sơn phủ tĩnh điện nâng cao bảo vệ quạt khỏi sự oxy hóa, hạn chế sự cố cháy nổ, mang lại sự an toàn cao khi sử dụng.

Đơn vị phân phối quạt hướng trục gián tiếp T-60C

Phú Khang với dịch vụ cung cấp quạt hút hướng trục gián tiếp T-60C chính là địa chỉ uy tín giúp khách hàng sở hữu được sản phẩm chất lượng. Cam kết quạt T-60C chính hãng, đầy đủ giấy tờ nguồn gốc, chứng nhận chất lượng và bảo hành chính hãng. Đến với Phú Khang là đến với công ty số 1 trên thị trường cung cấp quạt thông gió giá thành tốt nhất mang lại sự hài lòng tuyệt đối.
