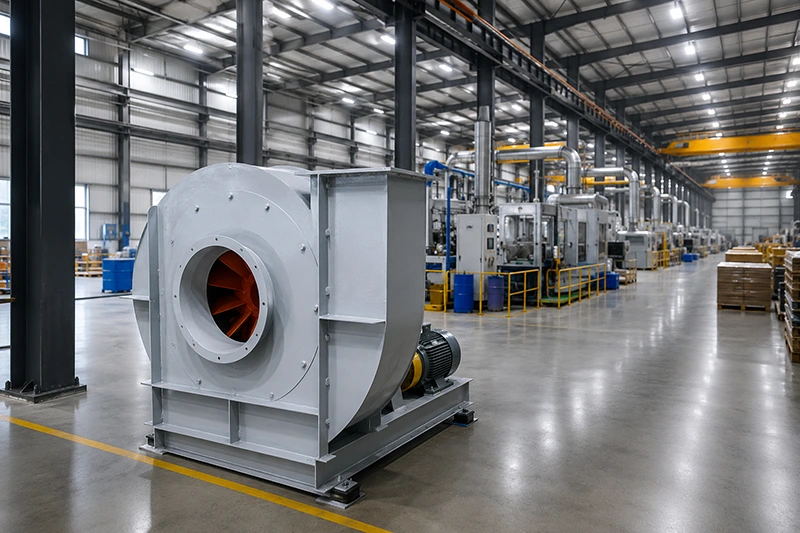

Quạt hút ly tâm cao áp QLT-2P 15

Quạt hút ly tâm cao áp QLT-2P 15 là lựa chọn phổ biến trong các hệ thống hút bụi nặng, hút khói và cấp/thoát khí cần cột áp cao và đẩy gió xa. Bài viết dưới đây giúp bạn hiểu rõ nguyên lý, cấu tạo, thông số tham khảo, cách chọn loại phù hợp, hướng dẫn lắp đặt – vận hành – bảo dưỡng, cùng các lỗi thường gặp và gợi ý báo giá.

Quạt hút ly tâm cao áp QLT-2P 15 là gì?

Quạt hút ly tâm cao áp QLT-2P 15 là dòng quạt công nghiệp sử dụng cánh ly tâm để tạo ra áp suất tĩnh lớn (high pressure), kết hợp động cơ 15HP (≈ 11kW) nhằm đáp ứng nhu cầu hút/đẩy không khí qua đường ống dài, nhiều co cút, qua cyclone, túi lọc, buồng sơn, lò hơi… Đây là nhóm quạt phù hợp cho môi trường có tổn thất áp lớn và vật chất lơ lửng (bụi, khói) ở mức tương đối nặng.

Nguyên lý hoạt động

• Không khí đi vào quạt qua cửa hút (inlet) và được dẫn vào tâm cánh.
• Khi cánh quạt quay, lực ly tâm hất không khí từ tâm ra mép cánh, làm tăng vận tốc dòng khí.
• Dòng khí tốc độ cao đi qua vỏ volute (vỏ xoắn) chuyển đổi một phần động năng thành áp suất tĩnh, nhờ đó quạt tạo được cột áp cao.
• Không khí sau đó thoát ra qua cửa xả (outlet) và đi vào hệ thống ống/thiết bị.

Thông số kỹ thuật quạt hút ly tâm cao áp QLT-2P-15

Cấu tạo quạt hút ly tâm cao áp QLT-2P 15

Một bộ quạt ly tâm cao áp QLT-2P 15 tiêu chuẩn thường gồm các thành phần chính sau:

Vỏ quạt

• Dạng xoắn ốc (volute) giúp thu và nén dòng khí, tăng áp.
• Ảnh hưởng trực tiếp đến hiệu suất và độ ồn.
• Thường gia công từ thép dày; có thể gia cường gân tăng cứng để giảm rung.

Cánh quạt ly tâm cao áp

• Có thể là cánh cong về phía trước, cong về phía sau hoặc cánh thẳng (tùy yêu cầu áp – lưu lượng – bụi).
• Với ứng dụng bụi nặng, thường ưu tiên thiết kế giúp giảm bám bụi và dễ vệ sinh.
• Cánh cần cân bằng động tốt để hạn chế rung.

Motor 15HP

• Công suất danh định 15HP (≈ 11kW), thường dùng motor 3 pha.
• Nên chọn motor có cấp bảo vệ phù hợp (IP55…) và cấp cách điện phù hợp môi trường nhiệt.

Trục truyền động

• Truyền mô-men từ motor đến cánh (trực tiếp) hoặc qua puly (gián tiếp).
• Trục cần độ đồng tâm cao, vật liệu đủ bền mỏi, gia công chuẩn để hạn chế rung.

Gối đỡ bạc đạn

• Đỡ trục và chịu tải hướng kính/hướng trục.
• Bạc đạn chất lượng tốt + tra mỡ đúng định kỳ giúp quạt chạy êm, bền.

Bộ truyền dây curoa (nếu là truyền gián tiếp)

• Gồm puly – dây curoa – che bảo vệ.
• Ưu điểm: dễ thay đổi tốc độ bằng thay puly, cách ly rung, bảo vệ motor khi quá tải.
• Cần canh puly thẳng hàng và chỉnh độ căng dây chuẩn để tránh trượt/nóng.

Cửa hút

• Thiết kế phù hợp với đường ống; có thể kèm mặt bích.
• Có thể lắp côn thu hoặc lưới bảo vệ tùy công trình.

Cửa xả

• Dẫn khí ra hệ thống ống.
• Với hệ cao áp, mặt bích và liên kết cần kín khít để giảm rò rỉ và tổn thất.

Bệ đỡ quạt

• Khung/bệ thép giúp cố định cụm quạt.
• Nên kết hợp cao su chống rung hoặc lò xo chống rung tùy yêu cầu độ ồn.

Ưu điểm nổi bật của quạt hút ly tâm cao áp QLT-2P-15

Áp suất rất cao

Thiết kế ly tâm cao áp giúp quạt tạo cột áp lớn, phù hợp hệ thống có đường ống dài, nhiều co, thiết bị lọc gây tổn thất áp.

Đẩy gió xa

Nhờ áp suất tĩnh cao, quạt có khả năng đẩy gió đi xa và vượt tổn thất áp tốt hơn so với nhiều dòng quạt hướng trục.

Hút bụi nặng hiệu quả

Phù hợp hút bụi gỗ, bụi kim loại, bụi xi măng, bụi sơn (tùy cấu hình và giải pháp lọc), đặc biệt khi kết hợp cyclone/túi lọc.

Hoạt động ổn định liên tục

Cụm trục – gối đỡ – cánh cân bằng tốt giúp quạt chạy ổn định ở chế độ công nghiệp.

Tiết kiệm điện

Khi chọn đúng theo đường đặc tính và vận hành đúng điểm làm việc, quạt có thể tối ưu hiệu suất, giảm điện năng so với giải pháp “chọn dư” sai cách.

Độ bền cao

Thân vỏ dày, kết cấu chắc, bạc đạn và motor đúng chuẩn giúp tuổi thọ cao trong môi trường công nghiệp.

Ít rung lắc

Nếu cân bằng cánh tốt + lắp đặt đúng (căn tâm, chống rung), quạt chạy êm, hạn chế rung truyền lên đường ống.

Dễ bảo trì

Cấu trúc cơ khí rõ ràng, dễ tiếp cận để vệ sinh cánh, kiểm tra bạc đạn, thay dây curoa.

Ứng dụng của quạt hút ly tâm cao áp QLT-2P-15

Hệ thống hút bụi gỗ

Dùng trong xưởng mộc, CNC, chà nhám… kết hợp cyclone/túi lọc để thu bụi hiệu quả.

Hệ thống hút bụi kim loại

Ứng dụng cho mài – cắt – đánh bóng; cần lưu ý giải pháp chống tia lửa và lọc phù hợp.

Hệ thống hút bụi xi măng

Phù hợp dây chuyền đóng bao, trạm trộn, khu vực phát sinh bụi mịn; thường yêu cầu cột áp cao do lọc.

Hệ thống hút bụi sơn

Dùng cho buồng sơn (kết hợp lọc), ưu tiên vật liệu/chống ăn mòn theo dung môi.

Hệ thống hút khói hàn

Thu khói hàn tại nguồn hoặc qua chụp hút; cần tính đúng lưu lượng theo số điểm hút.

Lò đốt công nghiệp

Dùng cấp/thoát khí hoặc hút khói tùy thiết kế hệ thống.

Lò hơi

Ứng dụng cho quạt cấp gió/FD fan hoặc hút khói/ID fan (tùy yêu cầu áp – nhiệt – ăn mòn).

Dây chuyền sấy

Cung cấp/tuần hoàn khí nóng, cần chọn cấu hình chịu nhiệt phù hợp.

Nhà máy sản xuất

Dùng cho thông gió cục bộ, hút bụi trung tâm, hút mùi… trong các phân xưởng.

Hướng dẫn lắp đặt quạt hút ly tâm cao áp QLT-2P-15

Chuẩn bị vị trí lắp

• Nền/bệ đủ cứng, phẳng, chịu lực.
• Chừa không gian thao tác bảo trì (mở nắp, tháo cánh, thay dây).
• Nếu lắp ngoài trời: bố trí mái che, chống nước vào motor/bạc đạn.

Căn chỉnh tâm quạt

• Với truyền gián tiếp: canh thẳng hàng puly, đồng tâm trục, kiểm tra độ đảo.
• Lắp cao su chống rung (nếu có) đúng hướng, siết bu lông đều.

Kết nối đường ống

• Dùng khớp nối mềm/ống mềm để giảm truyền rung.
• Bịt kín mối nối, tránh rò gió làm giảm hiệu quả.
• Hạn chế co gấp, ưu tiên bán kính cong lớn để giảm tổn thất áp.

Kiểm tra điện

• Đúng điện áp (thường 380V), đúng chiều quay, có CB/contactor phù hợp.
• Nên có bảo vệ quá tải, mất pha, lệch pha.

Chạy thử

• Chạy không tải vài phút: nghe ồn, kiểm tra rung.
• Sau đó chạy có tải: đo dòng điện, kiểm tra nhiệt độ bạc đạn, kiểm tra rò gió.

Hướng dẫn sử dụng đúng cách

Quy trình khởi động

• Đảm bảo không có vật cản trong đường ống.
• Khởi động quạt, quan sát tăng tốc ổn định.
• Nếu có van gió: vận hành theo quy trình hệ thống để tránh quá tải.

Theo dõi dòng điện

• Dòng điện tăng bất thường thường do tắc lọc/đường ống, sai điểm làm việc, cánh bám bụi hoặc dây curoa quá căng.

Kiểm tra rung

• Rung tăng có thể do lệch tâm, nền yếu, bu lông lỏng, cánh bám bụi/mất cân bằng, bạc đạn mòn.

Kiểm tra nhiệt độ bạc đạn

• Bạc đạn nóng có thể do thiếu mỡ, mỡ không phù hợp, lắp sai, tải quá, bụi vào ổ.

Kiểm tra dây curoa

• Với truyền gián tiếp: kiểm tra độ căng, độ mòn, nứt; đảm bảo puly thẳng hàng.

Bảo dưỡng quạt hút ly tâm cao áp QLT-2P-15

Vệ sinh cánh quạt

• Định kỳ mở kiểm tra và vệ sinh bám bụi.
• Bám bụi dày gây mất cân bằng, rung và giảm hiệu suất.

Tra mỡ bạc đạn

• Tra đúng loại mỡ và đúng lượng theo khuyến nghị.
• Tránh tra quá nhiều gây nóng.

Kiểm tra dây curoa

• Điều chỉnh độ căng, thay khi mòn/trượt.
• Kiểm tra che chắn an toàn.

Xiết bu lông

• Kiểm tra bu lông bệ, mặt bích, gối đỡ.

Cân bằng cánh

• Nếu rung tăng dần dù đã vệ sinh, nên cân bằng động lại cánh.

Kiểm tra motor

• Vệ sinh khe gió làm mát, kiểm tra cách điện, tiếng ồn, nhiệt độ.

Những lỗi thường gặp và cách khắc phục

Quạt rung mạnh

Nguyên nhân thường gặp: lệch tâm, nền yếu, bu lông lỏng, cánh bám bụi/mất cân bằng, bạc đạn hỏng.

Cách xử lý: siết lại, vệ sinh cánh, căn tâm, kiểm tra/ thay bạc đạn, cân bằng động.

Lưu lượng yếu

Nguyên nhân: tắc lọc/đường ống, rò gió, thiết kế ống nhiều tổn thất, quạt quay sai chiều, tốc độ thấp.

Cách xử lý: vệ sinh/ thay lọc, bịt kín rò, tối ưu đường ống, kiểm tra chiều quay và puly.

Áp suất không đạt

Nguyên nhân: chọn sai quạt/điểm làm việc, tốc độ không đủ, rò rỉ, cánh mòn.

Cách xử lý: kiểm tra đặc tính, tăng tốc (đổi puly), xử lý kín khít, kiểm tra cánh.

Motor quá nóng

Nguyên nhân: quá tải, mất pha/lệch pha, thông gió motor kém, bạc đạn kẹt, dây curoa quá căng.

Cách xử lý: đo dòng, kiểm tra điện, vệ sinh motor, chỉnh dây, kiểm tra ổ.

Dây curoa trượt

Nguyên nhân: dây mòn, căng chưa đủ, puly lệch, tải thay đổi.

Cách xử lý: chỉnh căng, canh puly, thay dây đúng loại.

Phát tiếng ồn lớn

Nguyên nhân: rung, cộng hưởng đường ống, cánh bám bụi, ổ bi mòn.

Cách xử lý: chống rung, khớp nối mềm, vệ sinh, kiểm tra bạc đạn, cân bằng.

Bạc đạn hỏng

Nguyên nhân: thiếu mỡ, bụi/nước vào ổ, lắp sai, tải quá.

Cách xử lý: thay bạc đạn, cải thiện che chắn phớt, tra mỡ đúng.

Quạt tiêu thụ điện cao

Nguyên nhân: điểm làm việc lệch, hệ thống tắc, cánh bám bụi, tốc độ quá cao.

Cách xử lý: vệ sinh, kiểm tra lọc/ống, điều chỉnh van/ tốc độ, tính lại hệ.

Báo giá quạt hút ly tâm cao áp QLT-2P 15 mới nhất

Giá quạt 15HP phụ thuộc cấu hình và yêu cầu kỹ thuật (áp – lưu lượng – vật liệu – độ dày – tiêu chuẩn). Để nhận báo giá chính xác, nên cung cấp: lưu lượng (m³/h), áp suất (Pa), nhiệt độ khí, loại bụi/khí, kiểu truyền động, vật liệu, kích thước mặt bích, vị trí lắp đặt.

Những yếu tố ảnh hưởng đến giá

• Vật liệu: thép sơn, sơn tĩnh điện, inox 304, chống ăn mòn…
• Motor: hãng motor, cấp bảo vệ, hiệu suất, biến tần kèm theo…
• Thương hiệu: tiêu chuẩn gia công, cân bằng động, chất lượng bạc đạn.
• Kiểu truyền động: trực tiếp/gián tiếp; puly, dây, che chắn.
• Độ dày thép: càng dày càng bền, chịu rung tốt, giá cao hơn.
• Theo yêu cầu: chịu nhiệt, chống cháy nổ, tiêu âm, sơn đặc chủng, kích thước mặt bích riêng…

Vì sao nên mua quạt hút ly tâm cao áp QLT-2P 15 tại Phú Khang?

Sản xuất theo yêu cầu

Thiết kế theo lưu lượng – áp suất – vật liệu – nhiệt độ – kiểu truyền động đúng với hệ thống thực tế.

Giá tận xưởng

Tối ưu chi phí do gia công trực tiếp và linh hoạt cấu hình.

Đầy đủ CO-CQ (nếu cần)

Hỗ trợ chứng từ theo yêu cầu dự án (tùy cấu hình motor/vật tư).

Giao hàng toàn quốc

Đóng gói và vận chuyển phù hợp, hỗ trợ giao đến công trình.

Hỗ trợ chọn đúng công suất

Tư vấn chọn quạt đúng đặc tính để tránh thiếu áp hoặc lãng phí điện do chọn dư.

Bảo hành nhanh chóng

Quy trình tiếp nhận – xử lý – cung cấp phụ tùng rõ ràng giúp giảm thời gian dừng máy.

10 câu hỏi thường gặp về quạt hút ly tâm cao áp QLT-2P 15

Quạt hút ly tâm cao áp QLT-2P 15 dùng điện 220V hay 380V?

Phổ biến nhất là 3 pha 380V/50Hz. Trường hợp đặc biệt có thể đặt theo nguồn điện sẵn có, nhưng cần trao đổi để chọn motor phù hợp.

Quạt ly tâm 15HP có lưu lượng gió bao nhiêu m³/h?

Không có một con số cố định. Lưu lượng phụ thuộc vào cột áp yêu cầu và thiết kế cánh. Dải tham khảo thường gặp khoảng 5.000 – 18.000 m³/h.

Quạt hút ly tâm cao áp QLT-2P 15 tạo áp suất bao nhiêu Pa?

Tùy thiết kế, thường khoảng 2.000 – 8.000 Pa (hoặc cao hơn nếu đặt hàng theo yêu cầu).

Quạt 15HP đẩy gió xa tối đa bao nhiêu mét?

Khoảng cách đẩy phụ thuộc tổn thất áp đường ống (đường kính, chiều dài, co cút, van, thiết bị lọc). Muốn biết “đẩy xa bao nhiêu mét” cần tính toán hệ thống cụ thể.

Có thể lắp quạt ngoài trời không?

Có thể, nhưng nên có mái che, chống nước vào motor, dùng vật liệu/sơn chống gỉ, và bố trí bảo trì thuận tiện.

Nên chọn truyền động trực tiếp hay gián tiếp?

• Chọn trực tiếp khi cần gọn, ít bảo dưỡng, tải tương đối ổn định.
• Chọn gián tiếp khi cần linh hoạt tốc độ/cột áp, môi trường bụi/nhiệt cao muốn tách motor, hoặc cần giảm rung.

Quạt có hút được bụi gỗ, bụi kim loại không?

Có. Tuy nhiên cần cấu hình cánh – vật liệu – tốc độ phù hợp và giải pháp lọc an toàn (đặc biệt với bụi kim loại/tia lửa).

Bao lâu cần bảo dưỡng quạt một lần?

Tùy mức độ bụi và thời gian chạy. Thực tế thường kiểm tra nhanh hàng tuần/tháng và bảo dưỡng định kỳ theo kế hoạch (vệ sinh cánh, tra mỡ, kiểm tra dây curoa…).

Có nhận sản xuất theo kích thước và yêu cầu riêng không?

Có thể sản xuất theo yêu cầu về lưu lượng – áp suất, vật liệu, mặt bích, hướng xả, chịu nhiệt/chống ăn mòn…

Phú Khang có hỗ trợ khảo sát, tư vấn và lắp đặt tận nơi không?

Tùy khu vực và quy mô dự án, thông thường có dịch vụ tư vấn chọn quạt, hướng dẫn lắp và hỗ trợ kỹ thuật theo yêu cầu công trình.
