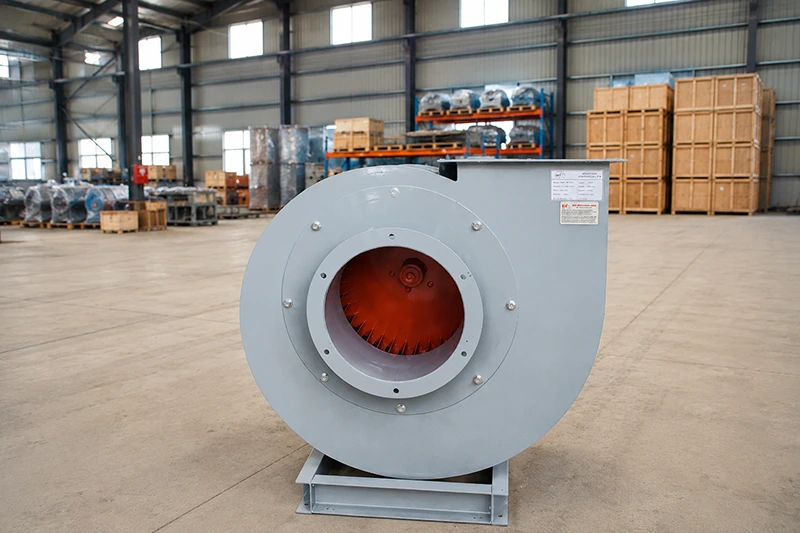

Quạt hút ly tâm trung áp QLT-4P-15

Quạt hút ly tâm trung áp QLT-4P-15 giúp thông gió mạnh mẽ cho nhà xưởng, tầng hầm và hệ thống ống gió cần áp suất ổn định. Thiết kế bền bỉ, vận hành êm và tối ưu hiệu suất giúp giảm chi phí điện, tăng lưu lượng hút, cho không gian luôn sạch thoáng ngay từ lần lắp đặt đầu tiên.

Quạt hút ly tâm trung áp QLT-4P-15 là gì?

Quạt hút ly tâm trung áp QLT-4P-15 là dòng quạt công nghiệp tạo áp suất vừa, lưu lượng gió ổn định, hút – thổi hiệu quả cho hệ thống thông gió, cấp khí, hút bụi. Thiết kế cánh ly tâm bền bỉ, vận hành êm, tiết kiệm điện, phù hợp nhà xưởng.

Đặc điểm của quạt hút ly tâm trung áp QLT-4P 15

Cấu tạo tối ưu và hiệu suất ổn định, quạt hút ly tâm trung áp QLT-4P-15 là lựa chọn phù hợp cho nhiều hệ thống thông gió – hút khói – hút bụi trong công nghiệp.

• Áp suất trung áp cho khả năng hút – đẩy gió mạnh, đáp ứng tốt các đường ống dài và hệ thống có trở lực lớn.
• Thiết kế ly tâm giúp tạo lưu lượng gió ổn định, hạn chế hiện tượng tụt áp khi vận hành liên tục.
• Động cơ 4P cho tốc độ quay phù hợp, cân bằng giữa lực hút và độ ồn, tối ưu cho vận hành bền bỉ.
• Cánh quạt và vỏ quạt chế tạo chắc chắn, chịu rung tốt, giảm biến dạng khi làm việc ở tải cao.
• Kết cấu gọn, dễ bố trí lắp đặt trong phòng máy, trên bệ đỡ hoặc tích hợp vào hệ thống đường ống.
• Hiệu suất làm việc cao, hỗ trợ tiết kiệm điện năng so với các giải pháp hút gió kém tối ưu.
• Dải ứng dụng rộng: thông gió nhà xưởng, hút khói, hút mùi, hút bụi nhẹ, cấp – hút khí cho hệ thống HVAC.
• Vận hành ổn định, dễ bảo trì: thuận tiện kiểm tra cánh, vệ sinh buồng quạt và thay thế linh kiện định kỳ.

Thông số kỹ thuật quạt hút ly tâm trung áp QLT-4P15

Cấu tạo của quạt hút ly tâm trung áp QLT-4P-15

Để vận hành ổn định ở chế độ trung áp, quạt hút ly tâm trung áp QLT-4P-15 thường được tối ưu từ các cụm chi tiết chính: motor, cánh quạt ly tâm, vỏ quạt dạng con sò và khung chân. Mỗi bộ phận đảm nhiệm một vai trò riêng, phối hợp giúp quạt đạt lưu lượng – cột áp theo yêu cầu hệ thống.

Motor quạt

Motor là “trái tim” của quạt hút ly tâm. Với QLT-4P-15, motor thường được lựa chọn theo hướng đáp ứng vận hành dài giờ và chịu tải tốt:

• Công suất lớn: Đáp ứng nhu cầu tạo áp và lưu lượng cho hệ thống ống dẫn.
• Vận hành ổn định: Khả năng chạy liên tục, ít quá nhiệt nếu chọn đúng công suất và thông gió motor tốt.
• Có thể sử dụng motor Teco hoặc các thương hiệu uy tín: Giúp tăng độ tin cậy, dễ bảo hành và dễ thay thế trong quá trình sử dụng.

Ngoài ra, với các hệ thống cần điều chỉnh lưu lượng theo từng ca làm việc, có thể cân nhắc lắp thêm biến tần (VFD) để tối ưu điện năng và kiểm soát áp/lưu lượng linh hoạt.

Cánh quạt ly tâm

Cánh quạt là chi tiết quyết định mạnh đến hiệu suất khí động, độ rung và độ ồn. Quạt hút ly tâm trung áp QLT-4P15 thường dùng thiết kế tối ưu cho nhóm trung áp:

• Thiết kế cánh cong tối ưu áp suất: Tạo lực ly tâm tốt, giúp nâng cột áp so với quạt hướng trục.
• Tạo lưu lượng gió mạnh và ổn định: Phù hợp truyền tải khí qua đường ống dài hoặc có nhiều đoạn co nối.

Để tăng tuổi thọ, cánh thường được gia công chắc chắn, cân bằng động nhằm hạn chế rung lắc, đặc biệt khi vận hành ở tải cao.

Vỏ quạt dạng con sò

Vỏ quạt ly tâm dạng “con sò” (volute) là bộ phận quan trọng giúp gom dòng khí và chuyển đổi năng lượng động thành áp suất tĩnh:

• Hỗ trợ gom và đẩy khí hiệu quả: Dòng khí sau khi bị lực ly tâm đẩy ra rìa cánh sẽ được vỏ dẫn hướng và tập trung về cửa xả.
• Giảm rung khi hoạt động: Khi vỏ có độ cứng tốt và gia công đúng chuẩn, rung động hệ thống sẽ giảm đáng kể.

Trong thực tế, chất lượng vỏ (độ dày, mối hàn, độ kín, lớp sơn bảo vệ) ảnh hưởng trực tiếp đến độ bền và khả năng làm việc ở môi trường bụi/ẩm.

Khung chân quạt

Khung chân là “bệ đỡ” quyết định độ vững chắc khi lắp đặt, đặc biệt trong nhà xưởng có nền rung hoặc khu vực đặt gần máy móc:

• Gia cố chắc chắn: Tăng độ ổn định tổng thể, hạn chế biến dạng theo thời gian.
• Hạn chế rung lắc khi vận hành: Khi kết hợp với đế cao su/ lò xo chống rung, quạt vận hành êm hơn và giảm truyền rung sang sàn/khung ống.

Nếu hệ thống đường ống nặng hoặc treo cao, khung chân chắc chắn cũng giúp giảm lực kéo/đẩy lệch tâm lên cửa hút – cửa xả.

Nguyên lý hoạt động của quạt ly tâm trung áp QLT-4P-15

Quạt hút ly tâm QLT-4P-15 trung áp hoạt động dựa trên nguyên lý tạo lực ly tâm để dịch chuyển không khí từ tâm ra rìa cánh. Từ đó tạo chênh lệch áp suất và truyền tải khí qua hệ thống.

Cơ chế hút và đẩy khí ly tâm

Chu trình làm việc cơ bản của quạt hút ly tâm trung áp QLT-4P15 diễn ra như sau:

• Không khí được hút vào tâm quạt: Dòng khí đi vào cửa hút (inlet) nằm gần tâm cánh.
• Cánh quạt tạo lực ly tâm đẩy khí ra ngoài: Khi cánh quay, khí bị “hất” ra vùng rìa cánh nhờ lực ly tâm.
• Tạo áp suất lớn để truyền tải khí theo hệ thống ống dẫn: Khí sau đó được vỏ con sò gom lại, dẫn về cửa xả, tạo áp để đẩy khí đi xa.

Vì tạo áp tốt nên quạt ly tâm trung áp đặc biệt phù hợp các hệ thống cần thắng tổn thất áp suất do ma sát đường ống và các phụ kiện.

Khả năng truyền tải khí có áp

Điểm mạnh của QLT-4P-15 là khả năng làm việc “có áp” ổn định:

• Phù hợp hệ thống nhiều co nối: Càng nhiều co, cút, van, lọc… tổn thất áp càng tăng; quạt trung áp đáp ứng tốt hơn.
• Đáp ứng công trình cần cột áp cao: Từ hút bụi qua cyclone/túi lọc đến hút khói bếp có chụp hút – ống dẫn dài, quạt trung áp thường cho hiệu quả rõ rệt.

Việc tính đúng cột áp yêu cầu của hệ thống sẽ giúp chọn đúng công suất motor, tránh tình trạng quạt chạy “đuối” hoặc dư công suất gây tốn điện.

Ưu điểm của quạt hút ly tâm trung áp QLT-4P-15

Không chỉ mạnh về khả năng tạo áp, QLT-4P-15 còn có nhiều ưu điểm thực tế trong vận hành công nghiệp, giúp tối ưu hiệu quả hút – đẩy khí và giảm chi phí vận hành dài hạn.

Hút bụi và hút khói hiệu quả

Nhờ cột áp tốt, quạt có thể tạo lực hút đủ mạnh để thu gom bụi/khói từ nhiều điểm hút và đẩy về hệ thống xử lý. Với các hệ thống hút bụi nhà xưởng, quạt trung áp thường cải thiện đáng kể khả năng hút ở các nhánh xa.

Truyền tải khí theo đường ống tốt

So với quạt hướng trục, quạt ly tâm trung áp có lợi thế khi phải đẩy khí qua đường ống dài, nhiều đoạn đổi hướng hoặc đi qua thiết bị như lọc bụi, ống tiêu âm, chụp hút… Dòng khí ổn định hơn và ít bị sụt giảm hiệu suất khi hệ thống phức tạp.

Lưu lượng lớn và cột áp cao

Quạt hút ly tâm trung áp QLT-4P 15 được thiết kế cân bằng giữa lưu lượng và cột áp. Đây là “điểm ngọt” cho các ứng dụng thông gió – hút khí thải công nghiệp, nơi vừa cần lượng gió đủ lớn để trao đổi không khí, vừa cần áp đủ để thắng trở lực hệ thống.

Hoạt động ổn định liên tục

Khi được lắp đặt đúng kỹ thuật (cân bằng cánh, bệ chống rung, đường ống đúng kích thước), quạt có thể chạy liên tục theo ca/kíp, phù hợp môi trường sản xuất.

Độ bền cao

Độ bền đến từ:

• Kết cấu vỏ và cánh chắc chắn
• Motor chất lượng (ví dụ Teco hoặc thương hiệu uy tín)
• Gia công chuẩn, mối hàn kín và sơn phủ bảo vệ

Trong môi trường có bụi mài mòn, việc chọn độ dày phù hợp và thiết kế chống bám bụi sẽ giúp tăng tuổi thọ đáng kể.

Dễ bảo trì và vệ sinh

Quạt ly tâm thường thuận tiện trong bảo trì: kiểm tra motor, vòng bi, cánh, vệ sinh bám bụi ở cửa hút – cửa xả. Nếu thiết kế có cửa thăm/điểm mở kiểm tra, thời gian bảo trì càng được rút ngắn.

Phù hợp nhiều hệ thống công nghiệp

Một model trung áp như quạt hút ly tâm trung áp QLT-4P-15 có thể đáp ứng nhiều bài toán khác nhau: hút bụi, hút khói, hút khí thải, cấp khí tươi… tùy cấu hình và cách tích hợp vào hệ thống.

Ứng dụng quạt hút ly tâm trung áp QLT-4P-15

Nhờ khả năng tạo áp và lưu lượng ổn định, quạt QLT-4P-15 thường được dùng rộng rãi ở các hạng mục:

Hệ thống hút bụi nhà xưởng

Dùng cho các dây chuyền phát sinh bụi như cắt, mài, chà nhám… Quạt tạo lực hút thu gom bụi về cyclone hoặc túi lọc, góp phần cải thiện môi trường làm việc và giảm bụi phát tán.

Hệ thống hút khói bếp công nghiệp

Trong bếp ăn tập thể, nhà hàng, bếp nhà máy… quạt trung áp giúp hút khói – mùi qua chụp hút, đẩy ra ngoài hoặc qua bộ xử lý mùi. Hệ thống càng dài và nhiều co, quạt trung áp càng thể hiện lợi thế.

Hệ thống hút khí thải

Áp dụng cho các khu vực có hơi nóng, mùi, khí thải sản xuất… Quạt hỗ trợ đưa khí thải ra khu vực xả phù hợp hoặc đưa qua thiết bị xử lý.

Xưởng gỗ và xưởng cơ khí

Xưởng gỗ phát sinh mùn cưa, bụi mịn; xưởng cơ khí có bụi mài, khói hàn… QLT-4P-15 có thể cấu hình để hút tại máy hoặc hút theo tuyến ống, giảm bụi treo và cải thiện an toàn.

Nhà máy sản xuất

Các nhà máy có nhiều khu vực cần thông gió cục bộ hoặc hút khí tại nguồn thường lựa chọn quạt trung áp vì tính linh hoạt và khả năng làm việc “có áp”.

Hệ thống cấp khí tươi

Ngoài hút, quạt ly tâm còn có thể dùng để cấp khí tươi cho khu vực kín, tầng hầm, phòng kỹ thuật… khi cần đẩy gió qua ống và qua các phụ kiện (lọc, tiêu âm).

Tầng hầm và tòa nhà

Trong tầng hầm, phòng máy, khu vực kín… quạt giúp hút khí thải, cấp bù khí tươi hoặc tăng cường trao đổi không khí theo thiết kế của công trình.

Hướng dẫn lắp đặt quạt hút ly tâm trung áp QLT-4P-15

Lắp đặt đúng là yếu tố then chốt để quạt đạt hiệu suất, ít rung ồn và bền lâu. Dưới đây là các bước/điểm kiểm tra quan trọng:

Xác định vị trí đặt quạt

• Chọn nơi nền vững, dễ bảo trì (có khoảng trống thao tác)
• Hạn chế đặt nơi ẩm ướt trực tiếp hoặc nơi có khả năng ngập nước
• Đảm bảo khoảng cách hợp lý để đấu nối ống hút – ống xả và đi dây điện an toàn

Kết nối đường ống phù hợp

• Chọn đường kính ống đúng thiết kế để tránh tăng tổn thất áp
• Hạn chế co gấp, ưu tiên co bán kính lớn
• Dùng ống mềm/khớp nối mềm ở đoạn gần quạt để giảm truyền rung
• Bịt kín các mối nối để tránh rò rỉ, giảm hiệu quả hút

Gia cố chống rung

• Lắp đế cao su hoặc lò xo chống rung giữa chân quạt và nền
• Nếu đường ống treo, cần treo độc lập, tránh để trọng lượng ống “đè” lên họng quạt
• Cân chỉnh đồng tâm, tránh lệch gây rung và nhanh hỏng vòng bi

Đấu nối nguồn điện an toàn

• Dùng dây đúng tiết diện theo công suất motor
• Lắp aptomat/khởi động từ, rơ-le nhiệt (và biến tần nếu có)
• Nối đất đầy đủ, đảm bảo an toàn điện công nghiệp

Kiểm tra chiều quay của motor

Sau khi đấu điện, chạy nhấp (jog) để kiểm tra:

• Chiều quay đúng theo mũi tên (nếu có)
• Nếu quay ngược (đối với motor 3 pha), đảo 2 pha để đổi chiều

Chiều quay sai có thể làm giảm lưu lượng và tăng rung ồn.

Vận hành thử trước khi sử dụng

• Chạy không tải/ít tải để kiểm tra rung, tiếng ồn, nhiệt motor
• Kiểm tra dòng điện, nhiệt độ vòng bi, độ kín mối nối ống
• Sau 30-60 phút vận hành, siết lại bulông nếu cần và kiểm tra độ ổn định tổng thể

Báo giá quạt hút ly tâm trung áp QLT-4P-15

Giá quạt QLT-4P-15 thường không cố định một con số, vì phụ thuộc cấu hình và yêu cầu gia công. Dưới đây là những yếu tố ảnh hưởng giá và phần “giá tham khảo” theo hướng minh bạch.

Các yếu tố ảnh hưởng giá bán

Một số yếu tố chính quyết định chi phí:

• Loại motor
  • Motor phổ thông, motor hiệu suất cao, motor thương hiệu (ví dụ Teco)…
  • Điện áp 1 pha/3 pha, có/không có biến tần
• Chất liệu quạt
  • Thép sơn, thép mạ, inox…
  • Môi trường càng ăn mòn/nhiệt cao, yêu cầu vật liệu càng cao
• Độ dày thép
  • Độ dày vỏ và cánh tăng giúp quạt bền hơn, chịu mài mòn tốt hơn nhưng chi phí cũng tăng
• Kích thước và cấu hình
  • Kích thước họng hút/xả, kiểu truyền động, phụ kiện đi kèm (khớp mềm, bệ chống rung, tiêu âm…)

Để nhận báo giá chính xác, nên cung cấp: mục tiêu lưu lượng – cột áp, loại khí/bụi, nhiệt độ, chiều dài ống, số điểm hút, điện áp và không gian lắp đặt.

Phú Khang cung cấp quạt hút ly tâm trung áp QLT-4P-15

Nếu bạn đang tìm đơn vị cung cấp quạt ly tâm trung áp QLT-4P-15 cho công trình hoặc nhà xưởng, Phú Khang có thể đáp ứng theo nhiều cấu hình, tối ưu theo yêu cầu hệ thống và điều kiện vận hành thực tế.

Hàng chính hãng

Cung cấp sản phẩm theo cấu hình rõ ràng, linh kiện phù hợp tiêu chuẩn, đảm bảo chất lượng và độ ổn định khi vận hành dài hạn.

Gia công theo yêu cầu

Có thể gia công theo yêu cầu về:

• Kích thước họng hút – họng xả
• Vật liệu (thép/inox), độ dày
• Chống bám bụi, tăng cứng, gia cường khung chân
• Tùy chỉnh theo không gian lắp đặt và hướng thổi

Hỗ trợ tư vấn hệ thống

Tư vấn chọn quạt theo lưu lượng – cột áp và cấu hình đường ống, giúp giảm rủi ro chọn sai công suất, tối ưu hiệu suất vận hành và điện năng tiêu thụ.

Giao hàng toàn quốc

Hỗ trợ giao hàng đến công trình/nhà xưởng theo nhu cầu, phù hợp các dự án ở nhiều tỉnh thành.

Hỗ trợ kỹ thuật lắp đặt

Hỗ trợ hướng dẫn lắp đặt đúng kỹ thuật: chống rung, khớp nối mềm, kiểm tra chiều quay, vận hành thử… giúp quạt chạy êm và bền.

Đầy đủ motor Teco và nhiều cấu hình

Cung cấp nhiều lựa chọn motor, trong đó có motor Teco và các thương hiệu uy tín khác, đáp ứng yêu cầu từ phổ thông đến vận hành nặng, chạy liên tục.

Công ty TNHH đầu tư và phát triển dịch vụ Phú Khang là đơn vị sản xuất và phân phối quạt công nghiệp hàng đầu tại Việt Nam, với các sản phẩm quạt ly tâm có chất lượng cao, giá thành rẻ luôn mang đến cho quý khách hàng những giá trị thiết thực với chi phí đầu tư phù hợp nhất.
