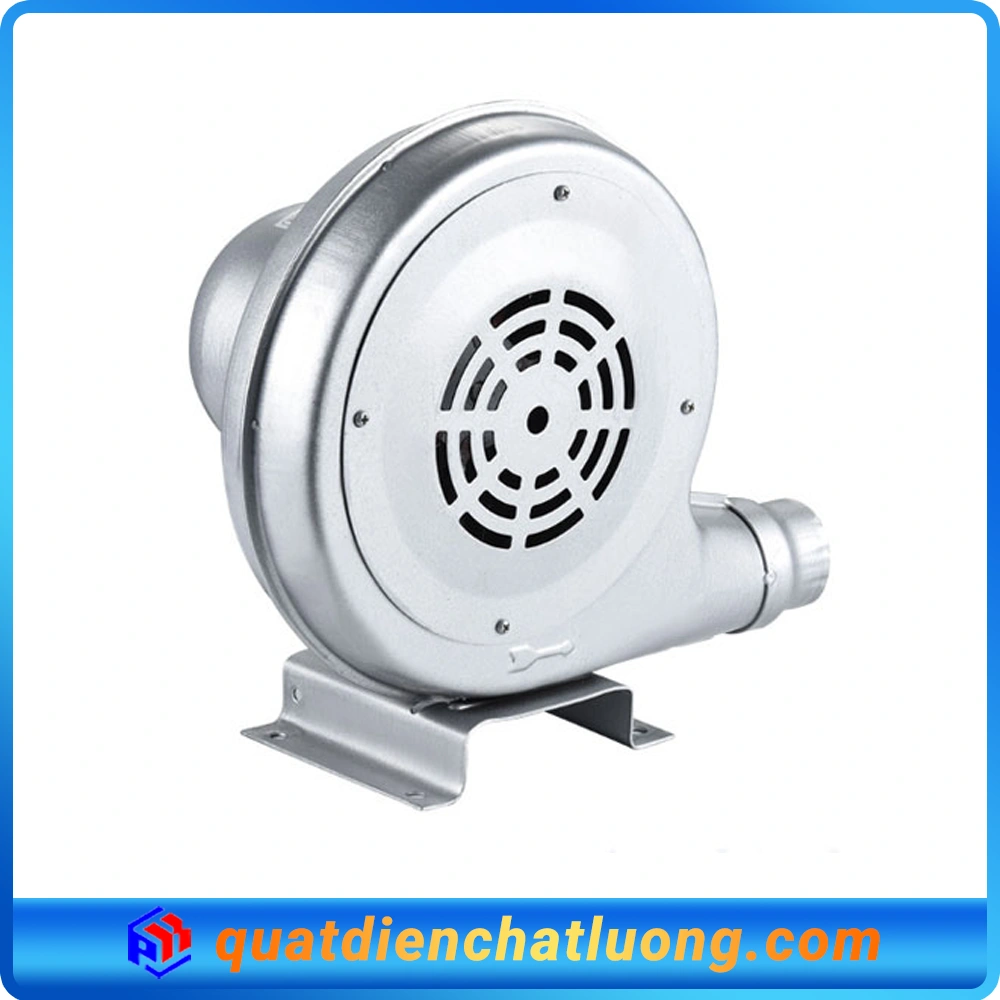

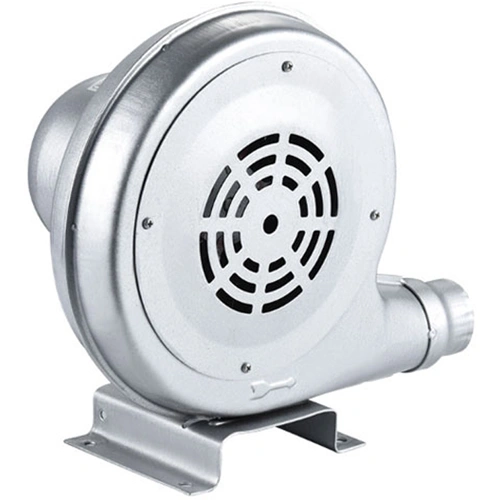

Quạt ly tâm thổi lò than

Quạt ly tâm thổi lò than có nhiệm vụ đưa không khí vào buồng đốt với lưu lượng và áp suất phù hợp để than cháy ổn định. Chọn quạt chỉ theo công suất động cơ hoặc đường kính cửa thổi thường dẫn đến tình trạng thiếu gió, cháy không hết, quạt chạy quá tải hoặc hệ thống tiêu thụ điện cao hơn cần thiết. Khi lựa chọn, cần xét đồng thời đặc tính của lò, nhiên liệu, đường gió và trở lực tại điểm làm việc.

Bài viết dưới đây giúp nhận biết cấu tạo, thông số cần kiểm tra và cách chọn quạt thổi lò than cho lò công nghiệp. Với từng hệ thống cụ thể, thông số cuối cùng cần được xác định từ dữ liệu vận hành và đường đặc tính quạt, không nên suy ra chỉ từ quy mô lò.

Quạt ly tâm thổi lò than là gì?

Quạt ly tâm thổi lò than là quạt công nghiệp tạo áp bằng lực ly tâm để vận chuyển không khí từ cửa hút qua bánh công tác rồi đẩy ra cửa thổi. Quạt thường được bố trí trên tuyến cấp gió, phía trước buồng đốt hoặc các cửa phân phối gió, tùy kết cấu lò.

Khác với quạt thông gió thông thường chủ yếu tạo lưu lượng ở áp suất thấp, quạt cấp gió cho lò cần thắng được trở lực của ống dẫn, van, bộ phân phối gió, lớp nhiên liệu và các chi tiết trong buồng đốt. Vì vậy, khi chọn quạt phải quan tâm đến cả lưu lượng lẫn áp suất tại điểm làm việc.

Cấu tạo và nguyên lý hoạt động của quạt ly tâm thổi lò than

Một bộ quạt thường gồm vỏ xoắn, bánh công tác, trục, gối đỡ, động cơ và bộ truyền động trực tiếp hoặc qua dây đai. Cửa hút dẫn không khí vào tâm bánh công tác. Khi bánh quay, cánh quạt gia tốc dòng khí và đẩy khí ra phía ngoài; vỏ xoắn thu dòng khí, chuyển một phần vận tốc thành áp suất rồi dẫn khí tới cửa thổi.

Hình dạng và số lượng cánh, tốc độ quay, đường kính bánh công tác và thiết kế vỏ ảnh hưởng đến lưu lượng, áp suất, hiệu suất và khả năng làm việc với bụi. Không thể kết luận quạt phù hợp chỉ bằng cách so sánh kích thước cửa hút hoặc công suất động cơ.

Thông số kỹ thuật của quạt ly tâm thổi lò than

Đặc điểm của quạt ly tâm dùng để thổi lò than

Quạt ly tâm thổi lò than cần được chọn theo điều kiện làm việc thực tế. Hai lò có cùng công suất danh định vẫn có thể cần quạt khác nhau nếu đường ống, phương thức cấp gió hoặc nhiên liệu khác nhau.

Tạo áp suất đủ lớn để cấp gió vào buồng đốt

Áp suất quạt phải đủ thắng tổng trở lực từ cửa hút đến điểm cấp gió. Các yếu tố gây cản trở gồm chiều dài và đường kính ống, co cút, van, lưới, bộ chia gió, lớp ghi và độ kín của hệ thống. Nếu áp suất quạt thấp hơn trở lực thực tế, lưu lượng sẽ giảm dù động cơ vẫn quay bình thường.

Cần phân biệt áp suất quạt với áp suất tĩnh tại một vị trí riêng lẻ. Khi làm việc với nhà sản xuất, nên cung cấp sơ đồ tuyến gió và yêu cầu áp suất theo điều kiện đo để tránh so sánh các thông số không cùng cơ sở.

Lưu lượng gió đáp ứng nhu cầu đốt nhiên liệu

Lưu lượng phải đủ cho tải đốt dự kiến và cách phân phối gió của lò. Chọn quá nhỏ khiến quá trình cháy thiếu không khí; chọn quá lớn không mặc nhiên làm lò cháy tốt hơn, bởi gió dư có thể kéo nhiệt ra khỏi vùng cháy và tăng điện năng vận hành.

Nếu tải lò thay đổi thường xuyên, cần xác định dải lưu lượng cần điều chỉnh và cách điều khiển phù hợp. Biến tần có thể hỗ trợ thay đổi tốc độ quạt, nhưng cần kiểm tra dải vận hành, động cơ, khả năng làm mát và đường đặc tính trước khi áp dụng.

Vật liệu cánh quạt và vỏ quạt phù hợp với môi trường làm việc

Quạt công nghiệp ly tâm cấp gió thường vận chuyển không khí ở phía ngoài vùng cháy, nhưng nhiệt độ tại vị trí lắp đặt vẫn có thể cao do bức xạ, hồi lưu khí nóng hoặc bố trí sát lò. Cần đánh giá riêng nhiệt độ không khí qua quạt, nhiệt độ môi trường quanh động cơ, bụi và nguy cơ ăn mòn.

Vật liệu và chiều dày cánh, vỏ, trục, mối hàn cần đáp ứng tải cơ học và điều kiện nhiệt. Nếu luồng khí có bụi than hoặc hạt mài mòn, thiết kế cánh và phương án bảo trì cũng cần được xem xét. Không nên mặc định mọi quạt thổi lò đều cần quạt chịu nhiệt cao; điều quan trọng là xác định đúng nhiệt độ thực tế tại quạt.

Khả năng vận hành liên tục trong hệ thống lò công nghiệp

Vận hành liên tục đòi hỏi chọn ổ bi, gối đỡ, trục, khớp nối hoặc dây đai phù hợp với tốc độ và tải. Cần có khoảng hở lắp đặt để kiểm tra, vệ sinh và thay thế linh kiện; đồng thời đặt quạt trên bệ vững chắc, cân chỉnh đồng tâm và xử lý rung động đúng cách.

Bụi bám không đều trên bánh công tác có thể gây mất cân bằng, rung và làm giảm tuổi thọ ổ bi. Lịch kiểm tra định kỳ nên bao gồm tiếng ồn, độ rung, nhiệt ổ bi, độ căng dây đai, tình trạng cánh và độ kín của đường gió.

Ứng dụng của quạt ly tâm thổi lò than

Tùy sơ đồ công nghệ, một quạt có thể cấp gió sơ cấp, gió thứ cấp hoặc gió cho một công đoạn riêng. Thiết kế quạt ly tâm công nghiệp cần bám sát chức năng trên sơ đồ, không chỉ căn cứ vào tên gọi của lò.

Cấp gió cho lò đốt than công nghiệp

Trong lò đốt than, quạt đưa gió đến ghi lò, hộp gió hoặc các cửa cấp khí để hỗ trợ nhiên liệu cháy. Việc phân phối đều rất quan trọng: một vùng thiếu gió có thể khiến than cháy không hết, trong khi vùng thừa gió làm phân bố nhiệt không đồng đều.

Cấp gió cho lò hơi và nồi hơi đốt than

Quạt cấp gió cho lò hơi phải phù hợp với tải hơi, kiểu ghi, loại than và cấu hình buồng đốt. Với hệ thống có quạt gió sơ cấp và thứ cấp riêng, cần xác định chức năng và lưu lượng của từng quạt; không nên thay thế qua lại chỉ dựa trên công suất động cơ.

Cấp gió cho lò nung, lò sấy sử dụng nhiên liệu rắn

Một số lò nung và lò sấy dùng than hoặc nhiên liệu rắn cần cấp khí để duy trì cháy và kiểm soát nhiệt. Điều kiện bụi, nhiệt độ, thời gian vận hành và yêu cầu phân bố nhiệt ở mỗi lò khác nhau, nên phải xác minh vị trí đặt quạt và nhiệt độ dòng khí trước khi chọn vật liệu.

Cấp khí cho hệ thống đốt cần điều chỉnh lưu lượng và áp suất

Các hệ thống đốt có tải thay đổi có thể cần điều chỉnh lưu lượng theo từng chế độ. Có thể dùng van điều tiết, biến tần hoặc giải pháp điều khiển khác tùy thiết kế. Việc chọn phương án cần xét hiệu suất ở nhiều điểm tải, độ ổn định ngọn lửa và yêu cầu điều khiển của hệ thống.

Cách chọn quạt ly tâm thổi lò than phù hợp

Quy trình chọn nên bắt đầu từ lò và tuyến gió, sau đó mới xác định model và động cơ. Bộ dữ liệu ban đầu tối thiểu gồm: loại và mức tiêu thụ nhiên liệu, tải lò, lưu lượng gió yêu cầu, sơ đồ đường ống, trở lực dự kiến, nhiệt độ tại quạt, điều kiện bụi và nguồn điện.

Chọn lưu lượng gió theo quy mô và nhu cầu đốt của lò

Tính nhu cầu gió dựa trên mức tiêu thụ than, đặc tính nhiên liệu, hiệu suất cháy và cách phân phối gió. Nếu chưa có số liệu thiết kế, nên thu thập dữ liệu vận hành hiện tại như tải lò, lượng than tiêu thụ, tình trạng cháy và lưu lượng đo được. Một con số ước lượng chỉ nên dùng để khảo sát ban đầu, không thay thế tính toán thiết kế.

Chọn áp suất theo trở lực đường ống và buồng đốt

Liệt kê các thành phần gây tổn thất áp suất: ống thẳng, co, tê, van, lưới, bộ chia và điểm phun. Với lò có ghi hoặc lớp nhiên liệu cản gió, cần tính cả trở lực phía buồng đốt theo điều kiện tải. Nếu thiếu sơ đồ hoặc dữ liệu trở lực, việc chọn áp suất chỉ dựa vào kinh nghiệm có rủi ro không đạt lưu lượng sau lắp đặt.

Chọn công suất động cơ theo điểm làm việc thực tế

Sau khi có lưu lượng và áp suất, đối chiếu điểm làm việc với đường đặc tính của quạt để xác định tốc độ và công suất cần thiết. Kiểm tra công suất động cơ trên toàn dải vận hành dự kiến, đặc biệt khi dùng biến tần hoặc van điều tiết. Tránh chọn động cơ theo quy tắc “lò lớn thì dùng motor lớn” mà không kiểm tra điểm làm việc.

Chọn vật liệu và kết cấu quạt theo nhiệt độ môi trường

Xác định nhiệt độ dòng khí và môi trường tại vị trí lắp, sau đó lựa chọn vật liệu cánh, vỏ, trục, ổ đỡ và cấu hình truyền động phù hợp. Nếu quạt đặt gần lò, có thể cần thay đổi vị trí, che chắn hoặc giải pháp cách nhiệt để bảo vệ động cơ và ổ bi. Không nên cho rằng chỉ cần dùng motor chịu nhiệt là giải quyết được toàn bộ vấn đề nhiệt.

Phân biệt quạt cấp gió đốt với quạt hút khói lò

Quạt cấp gió đốt đẩy không khí sạch hoặc không khí môi trường vào vùng cháy. Quạt hút khói vận chuyển khí thải nóng, có thể chứa bụi và các thành phần gây ăn mòn; điều kiện này đòi hỏi vật liệu, kết cấu, nhiệt độ làm việc và giải pháp bảo trì khác.

Do đó, quạt cấp gió không mặc nhiên dùng được làm quạt hút khói, và ngược lại. Khi thay thế, cần xác nhận chiều dòng khí, nhiệt độ, tính chất bụi, áp suất, lưu lượng và vị trí động cơ để tránh hỏng thiết bị hoặc mất an toàn.

Giá quạt ly tâm thổi lò than và các yếu tố ảnh hưởng

Giá quạt ly tâm thổi lò than không có một mức cố định cho mọi hệ thống. Thiết bị cùng công suất động cơ vẫn có thể khác giá đáng kể do lưu lượng, áp suất, tốc độ, vật liệu và cấu hình chế tạo. Muốn nhận báo giá sát nhu cầu, cần gửi thông số làm việc và điều kiện lắp đặt thay vì chỉ hỏi theo tên quạt.

Giá theo công suất, lưu lượng và áp suất

Quạt có yêu cầu áp suất cao, lưu lượng lớn hoặc chế tạo theo kích thước riêng thường cần kết cấu và động cơ tương ứng. Tuy nhiên, công suất motor không phải yếu tố duy nhất quyết định giá; cần so sánh các thiết bị ở cùng điểm làm việc và cùng phạm vi cung cấp.

Giá theo vật liệu chế tạo và yêu cầu chịu nhiệt

Vật liệu, chiều dày, kiểu cánh, xử lý bề mặt và yêu cầu cân bằng động ảnh hưởng tới giá thành. Cấu hình chịu nhiệt hoặc chống mài mòn chỉ nên áp dụng khi điều kiện vận hành đòi hỏi; chọn cấu hình quá mức cần thiết có thể làm tăng chi phí mà không đem lại lợi ích tương xứng.

Chi phí động cơ, biến tần, phụ kiện và lắp đặt

Tổng chi phí có thể bao gồm động cơ, biến tần, khớp nối hoặc dây đai, bệ đỡ, ống chuyển tiếp, van, giảm rung, tủ điều khiển, vận chuyển và lắp đặt. Khi so sánh báo giá, hãy kiểm tra rõ hạng mục nào đã bao gồm, thông số nào được cam kết và có yêu cầu khảo sát hay căn chỉnh tại hiện trường hay không.

Mua quạt ly tâm thổi lò than tại Phú Khang

Khi tìm quạt cấp gió lò than, nên chuẩn bị trước thông tin về loại lò, nhiên liệu, tải vận hành, lưu lượng và áp suất mong muốn, sơ đồ đường ống, nhiệt độ tại vị trí quạt, nguồn điện và yêu cầu điều khiển. Những dữ liệu này giúp Phú Khang có cơ sở trao đổi phương án phù hợp thay vì chọn thiết bị chỉ theo công suất hoặc kích thước.

Tư vấn chọn quạt theo thông số thực tế của lò

Cung cấp bản vẽ hoặc ảnh tuyến gió, kích thước ống, vị trí lắp và thông tin quạt đang sử dụng nếu có. Nếu chưa biết lưu lượng hoặc áp suất, hãy nêu tải lò, mức tiêu thụ than, hiện tượng đang gặp và các phép đo hiện có. Dữ liệu càng cụ thể thì việc đánh giá cấu hình càng có cơ sở.

Kiểm tra thông số kỹ thuật trước khi đặt mua

Trước khi xác nhận đơn hàng, đối chiếu lưu lượng, áp suất, tốc độ quay, công suất motor, điện áp, hướng quay, hướng cửa thổi, vật liệu và điều kiện nhiệt độ. Cần thống nhất rõ đây là quạt cấp gió hay quạt hút khói, thiết bị có kèm biến tần và phụ kiện gì, cũng như phạm vi giao hàng và lắp đặt nếu có.

Chính sách bảo hành, giao hàng và hỗ trợ kỹ thuật

Thời hạn và điều kiện bảo hành, tiến độ giao hàng, phạm vi hỗ trợ kỹ thuật phụ thuộc vào cấu hình và thỏa thuận của từng đơn hàng. Khách hàng nên xác nhận các nội dung này bằng văn bản cùng với thông số thiết bị trước khi đặt mua, đồng thời lưu lại hồ sơ bàn giao để thuận tiện cho vận hành và bảo trì.

Câu hỏi thường gặp về quạt ly tâm thổi lò than

Lò than nên sử dụng quạt ly tâm công suất bao nhiêu?

Không thể xác định công suất chỉ từ tên gọi hoặc kích thước lò. Cần biết lưu lượng gió, áp suất hệ thống, đường đặc tính quạt, tốc độ quay và chế độ tải. Quạt có công suất lớn nhưng không phù hợp điểm làm việc vẫn có thể cấp thiếu gió hoặc tiêu thụ điện không cần thiết.

Quạt thổi lò than cần lưu lượng gió và áp suất bao nhiêu?

Thông số phụ thuộc vào loại than, lượng nhiên liệu đốt, kết cấu buồng đốt, ghi lò, đường ống và mức tải. Nên lấy dữ liệu thiết kế hoặc đo tại hệ thống hiện hữu; nếu chưa có, cần tính toán từ nhu cầu đốt và trở lực tuyến gió trước khi chốt quạt.

Có thể dùng quạt ly tâm thông thường để thổi lò than không?

Có thể dùng quạt ly tâm tiêu chuẩn nếu nhiệt độ, áp suất, bụi, vật liệu và chế độ vận hành nằm trong giới hạn thiết kế của quạt. Không nên dùng quạt thông gió áp thấp thay cho quạt cấp gió lò nếu thiết bị không đáp ứng trở lực của hệ thống. Cần kiểm tra điều kiện thực tế thay vì dựa vào tên gọi “thông thường”.

Quạt thổi lò than có cần động cơ chịu nhiệt không?

Không phải trường hợp nào cũng cần. Động cơ thường nằm ngoài dòng khí, nhưng vẫn có thể chịu ảnh hưởng của nhiệt bức xạ, khí nóng hồi lưu hoặc môi trường xung quanh. Cần đo hoặc xác định nhiệt độ tại vị trí lắp động cơ, bảo đảm thông gió và chọn cấp bảo vệ phù hợp. Nếu dòng khí nóng đi qua quạt, phải đánh giá thêm khả năng chịu nhiệt của toàn bộ cụm quạt.

Nên chọn quạt thổi lò than trực tiếp hay gián tiếp?

Nếu “trực tiếp” là truyền động trực tiếp, động cơ nối thẳng với trục quạt, cấu hình này gọn và ít chi tiết truyền động. Truyền động gián tiếp qua dây đai hoặc khớp truyền có thể tạo linh hoạt nhất định về bố trí và tỷ số tốc độ, nhưng cần bảo trì các chi tiết truyền động. Lựa chọn phụ thuộc tốc độ thiết kế, công suất, nhiệt độ, không gian lắp và yêu cầu bảo trì; cần xác nhận rõ cách gọi cấu hình khi đặt hàng.

Để chọn đúng quạt ly tâm thổi lò than, hãy bắt đầu từ lưu lượng, áp suất và điều kiện làm việc của hệ thống, sau đó mới chốt công suất và vật liệu. Chuẩn bị sơ đồ tuyến gió cùng dữ liệu vận hành sẽ giúp Phú Khang tư vấn cấu hình sát nhu cầu và hạn chế phát sinh khi lắp đặt.
